La solution ultime aux interférences de flexion
La poinçonneuse à fenêtre personnalisée Bendmax permet un formage sans couture de pièces en forme de U profond
Le client utilisait outillage standard pour presse plieuseEn raison des dimensions globales importantes et des parois latérales élevées de la pièce, l'outillage supérieur et inférieur conventionnel ne pouvait pas fournir un dégagement suffisant, rendant les interférences inévitables.

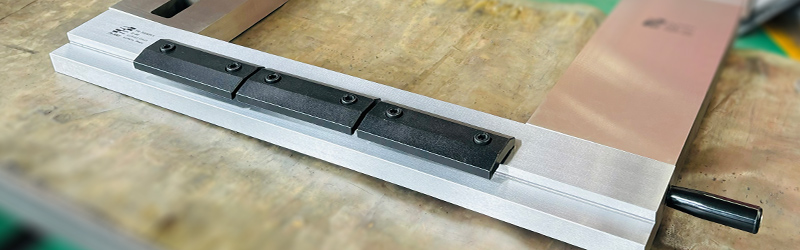

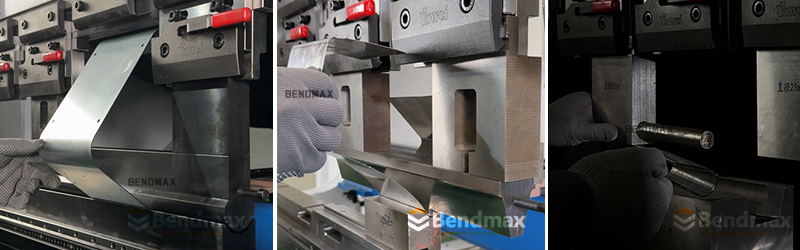

Dans un premier temps, l'équipe d'ingénierie de Bendmax a suggéré, comme solution rapide, d'inverser les segments gauche et droit du poinçon supérieur, créant ainsi un espace de dégagement au centre. Cela permettait à la pièce de passer dans cet espace central pendant le pliage, réduisant ainsi le risque de collision entre le poinçon et la pièce.
Après l'installation du poinçon segmenté et la réalisation d'essais de pliage, le client a constaté qu'en raison des dimensions importantes de la pièce et de la profondeur de pliage, le dégagement disponible restait insuffisant. Le problème d'interférence n'a donc pas pu être totalement résolu.
Suite à une analyse détaillée de la géométrie de la pièce, de la séquence de pliage, du parcours de pliage et de la configuration de la presse plieuse, les ingénieurs de Bendmax ont recommandé une solution plus professionnelle et fiable : une Perforatrice de fenêtre personnalisée(poinçon de dégagement / poinçon d'ouverture de fenêtre).

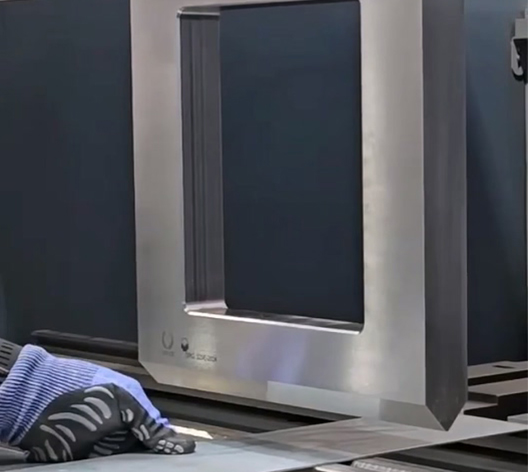

Le Window Punch est doté d'ungrande ouverture centraleLa taille de la fenêtre est entièrement personnalisable. Cette conception permet le passage de pièces surdimensionnées, en forme de U profond ou de type boîte, à travers le poinçon lors du pliage, éliminant ainsi efficacement les interférences entre l'outillage et la pièce. Parallèlement, le poinçon à fenêtre reste parfaitement compatible avec la presse plieuse existante du client et peut toujours être utilisé pour d'autres opérations de pliage non intrusives.
Le client a accepté notre recommandation et a commandé une perforatrice à fenêtre sur mesure, avec une taille de fenêtre spécifiquement conçue pour sa pièce.

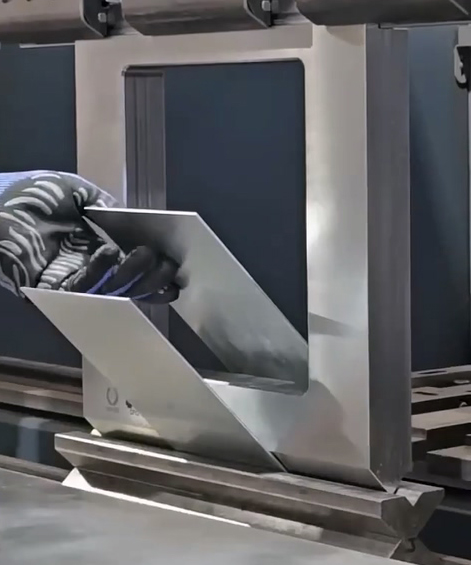

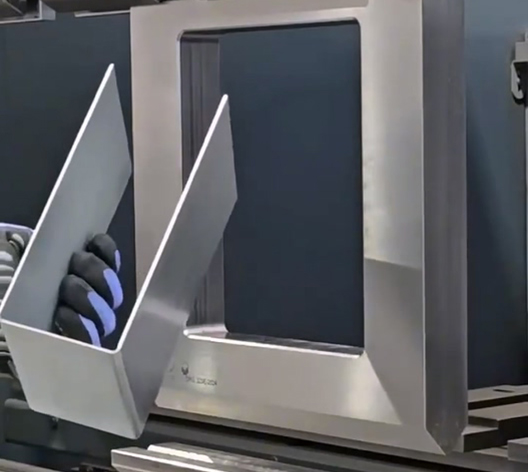

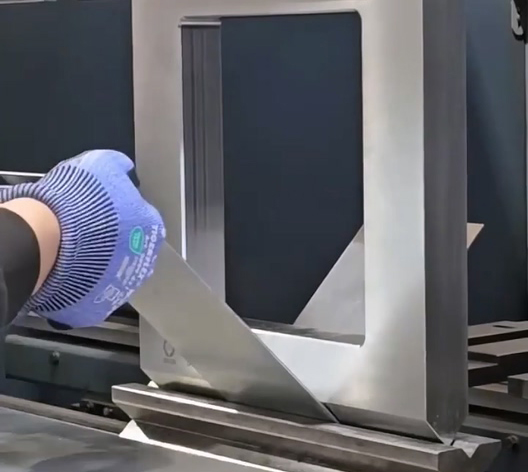

L'affichage de flexion de l'outil de fenêtre
Une fois la poinçonneuse à fenêtre arrivée dans l'usine du client au Brésil, elle a été rapidement mise en production. Les résultats ont été excellents. D'après les retours du client, les interférences de pliage ont été totalement éliminées, toutes les séquences de pliage se sont déroulées sans problème et des pièces complexes en forme de U profond ont pu être formées en une seule opération.
Le client a fortement apprécié ce professionnel. solution d'outillage pour presse plieuseet la poinçonneuse à fenêtre est depuis devenue un outil clé pour le traitement des grands composants structurels lors de leur production.

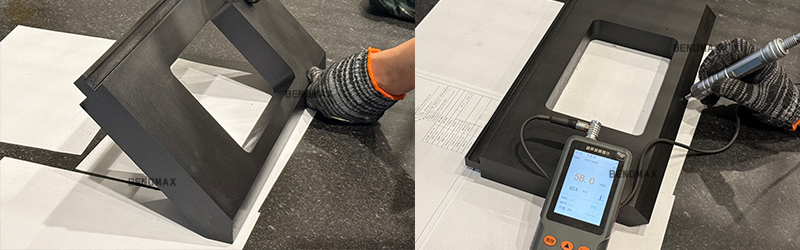

Outil de fenêtre pour les essais de dureté
• Amélioration de la résistance à la corrosion grâce à la formation d'une couche d'oxyde protectrice
• Réflectivité de surface réduite, améliorant la visibilité opérationnelle
• Résistance à l'usure améliorée, prolongeant la durée de vie du moule
• Apparence uniforme et professionnelle avec des variations dimensionnelles minimales
Forte d'une vaste expérience industrielle et de solides capacités de personnalisation, Bendmax a résolu avec succès un problème d'interférence de pliage que les outils conventionnels ne pouvaient traiter. Grâce à l'utilisation d'une poinçonneuse à fenêtre sur mesure, le client a non seulement rétabli une production stable, mais a également considérablement amélioré l'efficacité du pliage et la capacité de formage, démontrant une fois de plus l'expertise de Bendmax dans les situations complexes. solutions d'outillage pour presses plieuses pour les clients du monde entier.
Nous proposons une large gamme d'outils pour fenêtres afin de répondre à vos besoins, et une personnalisation est possible sur demande.
