Solutions de vérins hydrauliques sur mesure pour presses plieuses : précision, puissance et fiabilité à long termeComment choisir et personnaliser le vérin de presse plieuse adapté à votre application  Les vérins hydrauliques sont les composants essentiels qui fournissent la force nécessaire au fonctionnement de votre presse. Ils convertissent l'énergie hydraulique en mouvement mécanique linéaire, permettant ainsi à votre presse d'effectuer des opérations telles que le pliage, le formage, le poinçonnage ou le compactage. Les performances de votre machine dépendent fortement de la qualité et des spécifications des vérins hydrauliques installés. Un mauvais choix peut entraîner une faible précision, une usure prématurée et des pannes fréquentes.Exigences de charge et capacité de tonnageCommencez par identifier la charge maximale que votre presse devra supporter. Les vérins hydrauliques existent en différentes capacités de pression, et un mauvais choix peut endommager le vérin ou compromettre les performances de la presse. Si votre application requiert une force de pressage de 100 tonnes, par exemple, choisissez un vérin dont la force correspond ou dépasse légèrement cette exigence afin de garantir sécurité et efficacité. Course et plage de fonctionnementLa course correspond à la distance parcourue par la tige du vérin pendant le fonctionnement. Pour les opérations de formage ou de poinçonnage profonds, une course plus longue est nécessaire. Veillez à adapter la course à la conception de votre presse et aux matériaux utilisés. Une course trop courte peut limiter le champ d'application, tandis qu'une course trop longue peut réduire les temps de cycle et la précision. Composants essentiels des machines de fabrication métallique, nos vérins hydrauliques offrent des solutions optimales et précisément personnalisées pour les procédés de formage des métaux.Nos vérins sont essentiels aux industries clés et permettent des opérations critiques : les vérins de presse plieuse garantissent un pliage de précision dans les secteurs automobile et aérospatial ; les vérins de cisaille à balancier et à guillotine assurent une découpe efficace pour les centres de services sidérurgiques ; et le vérin de laminage de tôles principales fournit la force nécessaire au formage cylindrique dans la construction navale et les secteurs de l’énergie. Nous proposons des solutions robustes qui améliorent la productivité, la précision et la disponibilité des équipements pour nos clients du monde entier. Cintrage de précisionNous proposons des vérins hydrauliques sur mesure, adaptés à une large gamme de presses plieuses. Cette conception personnalisée, alliée à leur robustesse, garantit la puissance et la stabilité indispensables aux opérations de pliage de haute précision et à grand volume dans les secteurs de l'automobile et de l'aérospatiale, optimisant ainsi votre productivité. Découpe efficaceConçus pour une fiabilité à toute épreuve dans les environnements les plus exigeants, nos vérins de cisaille à balancier et à guillotine garantissent un mouvement synchronisé et une performance durable. Vous obtenez ainsi des coupes nettes et sans bavures lors du traitement et de la fabrication de l'acier, optimisant le rendement et la productivité. Formage robusteLorsque des puissances immenses sont requises, notre cylindre de laminage de plaques principales fournit la force contrôlée et puissante nécessaire pour former des plaques d'acier épaisses en cylindres et en arcs précis pour les secteurs de la construction navale, de l'énergie et des machines lourdes.  Erreurs courantes à éviter lors du choix des vérins hydrauliques En négligeant la répartition de la chargeSi votre presse répartit la charge de manière inégale, il vous faudra peut-être plusieurs vérins fonctionnant de concert. Dans ce cas, la synchronisation est primordiale. L'utilisation d'un seul vérin surdimensionné risque de ne pas garantir la précision souhaitée ou d'entraîner un pressage excentré, provoquant une usure prématurée des composants. Surveiller l'environnement de travailSi votre presse fonctionne dans des conditions difficiles (chaleur intense, environnements corrosifs ou utilisation en extérieur), vous aurez besoin d'un cylindre doté de revêtements et de joints de protection adaptés. Les tiges en acier inoxydable, les finitions de peinture spéciales et les joints haute température peuvent prolonger considérablement la durée de vie de votre cylindre. Choisir uniquement en fonction du prixBien qu'il soit tentant d'opter pour la solution la moins chère, il est essentiel de ne pas lésiner sur la qualité des vérins hydrauliques. Un vérin de mauvaise qualité engendrera des coûts supplémentaires en temps d'arrêt, en maintenance et en remplacement. Choisissez un vérin offrant un bon équilibre entre coût, qualité et service après-vente. Choisir les bons vérins hydrauliques pour votre presse est essentiel pour garantir performance, précision et sécurité. En tenant compte de facteurs tels que la capacité de charge, la course, le diamètre d'alésage et les conditions environnementales, vous pourrez sélectionner un vérin parfaitement adapté à vos besoins.  Chez Bendmax, nous concevons et fabriquons vérins hydrauliques sur mesure Pour les presses plieuses, les cisailles, les machines de formage lourdes et les systèmes hydrauliques industriels, garantissant précision et fiabilité à long terme.

27/11/2025Ce qui nous rend le plus heureux, même si nous vendons des matrices de pliage, c'est d'aider nos clients à résoudre toute une série de problèmes de pliage.  Solution Bendmax : Cintrage sans marques pour un client australien grâce à un outillage de cintrage à ailettesL'outillage de pliage à ailettes réduit la pression de contact pour un pliage sans marques.| Étude de cas d'un client australien  Bien que la vente de matrices de pliage nous apporte une grande satisfaction, c'est d'aider nos clients à résoudre leurs problèmes de pliage. Le mois dernier, notre client australien devait fournir des pièces en tôle à un fabricant local d'équipements haut de gamme. Les exigences en matière d'aspect et de précision étaient élevées : la surface pliée devait être exempte de toute indentation ou rayure ; la production en grande série exigeait des angles de pliage constants ; et des tolérances dimensionnelles strictes ainsi qu'une grande stabilité des lots étaient essentielles. Les outils de pliage existants du client ne permettaient pas d'atteindre les normes d'aspect élevées, ce qui entraînait des indentations sur les produits pliés. Même avec Malgré le film protecteur, il subsistait un léger écart angulaire, et le volume de production élevé engendrait des déchets importants. C'est pourquoi le client souhaitait un moule sur mesure. Nous avons été ravis de cette demande ; c'était une occasion parfaite de mettre en valeur nos compétences. Pour aider le client à obtenir un pliage parfaitement en retrait, l'équipe d'ingénierie de Bendmax a recommandé Outil de pliage d'ailesNous avons réalisé des échantillons de pliage pour le client, qui en a été très satisfait. Cinq jeux d'outillage de pliage Bendmax Wing ont été personnalisés. Pour s'assurer que le produit final réponde pleinement à leurs exigences rigoureuses, le client australien a dépêché un représentant des achats à l'usine Bendmax pour une inspection sur place. Sur le site de production, nous avons effectué : un essai de pliage sur la machine réelle ; une inspection de surface sans défaut ; et un contrôle de la cohérence des angles. Le représentant du client s'est déclaré très satisfait de la qualité du traitement, de l'effet de pliage à l'essai et des détails du processus de moulage, et a finalement confirmé l'acceptation.  L'outil de pliage d'ailes est utilisé depuis un certain temps déjà.Voici les commentaires du client :La production en série garantit systématiquement un pliage impeccable, sans aucune marque ;La précision angulaire est stable et le taux de retouche a considérablement diminué ; les commandes exigeant une grande précision esthétique ont été livrées sans problème ; Outillage de pliage d'ailes avec formage sans marques sont devenus les nouveaux outils de base de la chaîne de production du client. Le client australien a fait l'éloge de cette solution et prévoit d'acheter d'autres modèles.

Incohérence d'angle lors du pliage de pièces longues ? Le système de bombage manuel Bendmax résout avec précision le problème de déformation des presses plieuses.Le meilleur choix pour une régularité angulaire optimale : avantages des systèmes de couronnement Lors du cintrage de longues plaques, un problème courant est l'affaissement de la cintreuse au milieu et son inclinaison vers le haut aux deux extrémités, en particulier lors du traitement de plaques longues. Récemment, nous avons rencontré un client confronté à ce problème classique de déformation lors du pliage sur presse plieuse. Il a constaté que lors du pliage d'une plaque d'acier de 1200 mm de long et de 3 mm d'épaisseur, l'angle au centre de la pièce pliée était différent de celui des extrémités, ce qui entraînait une ligne de pliage irrégulière et un formage incohérent. Il a donc sollicité notre aide pour trouver une solution plus efficace et fiable. Il existe de nombreuses raisons expliquant l'affaissement au centre lors du pliage. Lors du pliage de pièces longues, la répartition des forces sur la plieuse est inégale, la partie centrale de la machine supportant une pression plus importante. Il en résulte un angle plus grand au centre et un angle plus petit aux extrémités, ce qui conduit à une ligne de pliage irrégulière et à un formage incohérent. compensation de déviationLes méthodes de pliage traditionnelles permettent difficilement d'obtenir un angle stable. Par conséquent, après avoir compris les besoins de pliage du client, notre équipe a immédiatement recommandé l'utilisation d'une Système de couronnement (Système de compensation de la déformation). Ce système compense en temps réel la déformation de flexion en ajustant la légère courbure de la table de travail inférieure, garantissant ainsi des angles constants sur toute la pièce. Nous proposons les deux systèmes mécaniques et hydrauliquesCependant, compte tenu des besoins du client en matière de production rapide et de contraintes budgétaires, nous lui avons recommandé le système de bombage manuel, compatible avec son équipement existant. Ce système présente plusieurs avantages : premièrement, un excellent rapport coût-efficacité et une installation simple ; deuxièmement, une grande compatibilité avec différentes marques de presses plieuses (leur équipement actuel utilise une presse plieuse Amazon) ; et surtout, une précision de compensation stable, ce qui le rend idéal pour le pliage régulier de plaques de 1 à 3 mm d’épaisseur.  Grâce à notre assistance technique à distance, le client a rapidement finalisé l'installation et la mise en service duSystème de couronnement manuel. Après la mise en production, le client a déclaré : « Le problème de fléchissement en cours de pliage est totalement éliminé et les angles des pièces de 1 200 mm sont enfin constants. » Grâce au système de bombage, les angles de pliage du client sont stables, l’efficacité est accrue et il n’est plus nécessaire d’effectuer des ajustements répétés de la séquence de pliage ni des corrections manuelles. Pour améliorer efficacement la qualité du cintrage des pièces longues, un système de bombage est la solution optimale. Cette étude de cas démontre une fois de plus que, pour les opérations de cintrage impliquant des plaques longues et épaisses, et exigeant une grande régularité, un tel système est la solution idéale. Système de couronnement est une solution indispensable. Bendmax continuera de fournir des solutions fiables d'outillage pour presses plieuses et de bombage à ses clients du monde entier, les aidant ainsi à résoudre des problèmes de pliage complexes.

Exploration des solutions d'outillage pour presses plieusesComment choisir l'outillage adapté au pliage de tôles ?   Dans le domaine de la fabrication de tôles,outillage de presse plieuse L'outillage joue un rôle crucial dans la qualité du pliage, l'efficacité de la production et la régularité des opérations. Choisir la solution d'outillage adaptée est essentiel pour gérer les différentes géométries de pièces, les types de matériaux et les exigences de production. En étudiant les difficultés courantes de pliage, les principes de sélection des outils et les structures innovantes, les fabricants peuvent améliorer considérablement la précision, réduire les retouches et optimiser l'ensemble du processus de formage. Typique défis d'outillage Les problèmes rencontrés incluent la déformation lors du pliage de tôles longues, un retour élastique excessif, des interférences entre les pièces ou les poinçons, des angles irréguliers et des difficultés lors du pliage de petites brides. Des solutions de pliage efficaces reposent souvent sur le choix d'une configuration d'outillage appropriée : poinçons segmentés pour plus de flexibilité, matrices à grande ouverture en V pour réduire les marques, outillage décalé pour réaliser plusieurs plis en une seule opération et poinçons à fenêtre pour éliminer les interférences dans les grandes pièces en forme de U. Face à la demande croissante de précision et d'efficacité accrues, de plus en plus d'entreprises se tournent vers Solutions d'outillage sur mesure pour presses plieusesGrâce à un soutien professionnel comprenant des conseils techniques, la vérification 3D et des outils conçus sur mesure, les fabricants de tôles peuvent obtenir des résultats plus fiables et maintenir une qualité de production stable. Outillage standard pour presse plieuseNous proposons une gamme complète de outillage standard pour presse plieuse d'une qualité et d'une compatibilité exceptionnelles. Que vous ayez besoin de Nouvelle norme, norme américaine, norme européenneou systèmes complémentaires, nos outils offrent la haute précision et la durabilité exigées par vos opérations de pliage.Solutions de serrage pour presses plieusesPresque toutes les presses plieuses peuvent être modernisées avec des options avancées. systèmes de serrage Ces solutions concernent à la fois le coulisseau et le bâti. Elles accélèrent les changements d'outils, réduisent les temps d'arrêt et contribuent à la remise en état des poutres existantes, modernisant ainsi votre presse plieuse actuelle pour une productivité accrue.Outillage sur mesure pour presses plieusesQuelle que soit la singularité de votre application, nous concevons outillage sur mesure pour presse plieuse Adaptées à vos défis de cintrage. Des caniveaux profonds aux formes complexes, nos solutions innovantes transforment les cintrages impossibles en résultats réalisables, grâce à notre engagement indéfectible envers la résolution de problèmes.Accessoires pour presse plieuseUtilisation professionnelle accessoires pour presse plieuse Nos outils permettent d'améliorer considérablement la qualité, la précision et l'efficacité globale du pliage. Nous proposons une gamme complète d'accessoires de haute qualité conçus pour optimiser la précision, protéger les matériaux et assister les opérateurs lors de chaque opération de pliage. Nos accessoires disponibles comprennent : accessoires pour presse plieuse, dispositif d’alignement laser, film protecteur, armoire à outils, outils de mesure d’angle, bras d’équerrage magnétique…Cylindre de presse-frein                                 Un bien conçu vérin hydraulique de presse plieuse Améliore considérablement la régularité du pliage et l'efficacité de la machine. Nous fournissons des cylindres de presse plieuse sur mesure pour différents modèles de machines utilisées dans les secteurs de l'automobile, de l'aérospatiale et de la production de haute précision. Si vous avez besoin d'aide, notre équipe d'ingénieurs est prête à vous accompagner dans votre prochain projet en vous proposant des solutions personnalisées et un soutien technique.Système de couronnement personnaliséUne haute précision système de bombage de presse plieuse est essentiel pour obtenir des angles de pliage constants sur toute la longueur de la pièce. Nous fournissons systèmes de couronnement personnalisés Conçu pour éliminer la déformation du vérin et de la table de la presse plieuse, garantissant des résultats stables et précis à chaque pliage. Qu'il soit hydraulique ou mécanique, chaque système de couronnement personnalisé Il est conçu pour s'adapter aux dimensions, à la capacité et aux exigences d'application de votre machine. Si vous avez besoin d'aide pour choisir le système adapté, notre équipe d'ingénieurs est à votre disposition pour vous fournir des conseils techniques, des conceptions sur mesure et une assistance complète à l'intégration.

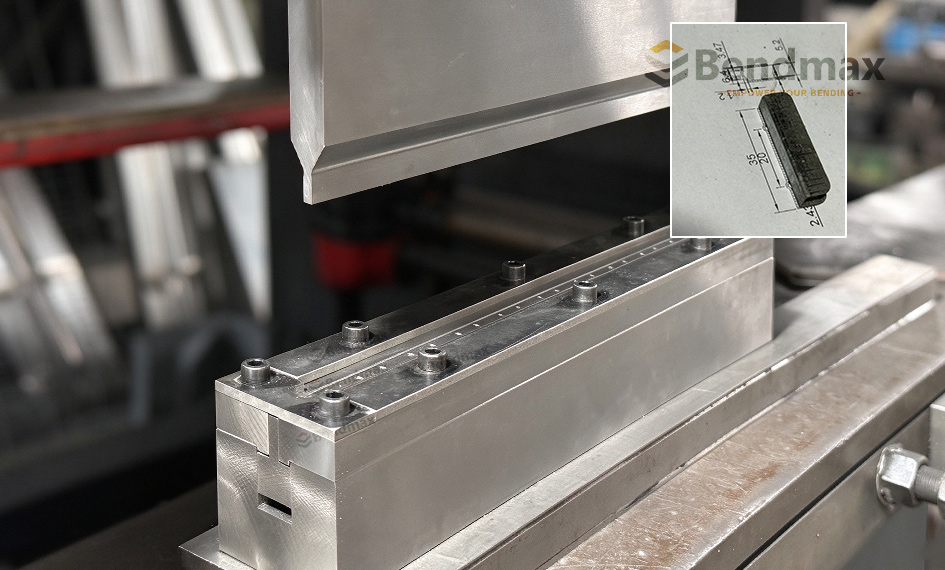

02/06/2026L'outillage standard ne permet pas un dégagement suffisant : un client brésilien rencontre de graves problèmes d'interférence de flexion.La solution ultime aux interférences de flexionLa poinçonneuse à fenêtre personnalisée Bendmax permet un formage sans couture de pièces en forme de U profond Le client utilisait outillage standard pour presse plieuseEn raison des dimensions globales importantes et des parois latérales élevées de la pièce, l'outillage supérieur et inférieur conventionnel ne pouvait pas fournir un dégagement suffisant, rendant les interférences inévitables.Dans un premier temps, l'équipe d'ingénierie de Bendmax a suggéré, comme solution rapide, d'inverser les segments gauche et droit du poinçon supérieur, créant ainsi un espace de dégagement au centre. Cela permettait à la pièce de passer dans cet espace central pendant le pliage, réduisant ainsi le risque de collision entre le poinçon et la pièce.Après l'installation du poinçon segmenté et la réalisation d'essais de pliage, le client a constaté qu'en raison des dimensions importantes de la pièce et de la profondeur de pliage, le dégagement disponible restait insuffisant. Le problème d'interférence n'a donc pas pu être totalement résolu.Suite à une analyse détaillée de la géométrie de la pièce, de la séquence de pliage, du parcours de pliage et de la configuration de la presse plieuse, les ingénieurs de Bendmax ont recommandé une solution plus professionnelle et fiable : une Perforatrice de fenêtre personnalisée(poinçon de dégagement / poinçon d'ouverture de fenêtre). Le Window Punch est doté d'ungrande ouverture centraleLa taille de la fenêtre est entièrement personnalisable. Cette conception permet le passage de pièces surdimensionnées, en forme de U profond ou de type boîte, à travers le poinçon lors du pliage, éliminant ainsi efficacement les interférences entre l'outillage et la pièce. Parallèlement, le poinçon à fenêtre reste parfaitement compatible avec la presse plieuse existante du client et peut toujours être utilisé pour d'autres opérations de pliage non intrusives. Le client a accepté notre recommandation et a commandé une perforatrice à fenêtre sur mesure, avec une taille de fenêtre spécifiquement conçue pour sa pièce. L'affichage de flexion de l'outil de fenêtrePréparation au pliageDouble courbureCourbure en U  Une fois la poinçonneuse à fenêtre arrivée dans l'usine du client au Brésil, elle a été rapidement mise en production. Les résultats ont été excellents. D'après les retours du client, les interférences de pliage ont été totalement éliminées, toutes les séquences de pliage se sont déroulées sans problème et des pièces complexes en forme de U profond ont pu être formées en une seule opération.Le client a fortement apprécié ce professionnel. solution d'outillage pour presse plieuseet la poinçonneuse à fenêtre est depuis devenue un outil clé pour le traitement des grands composants structurels lors de leur production. Outil de fenêtre pour les essais de dureté • Amélioration de la résistance à la corrosion grâce à la formation d'une couche d'oxyde protectrice• Réflectivité de surface réduite, améliorant la visibilité opérationnelle• Résistance à l'usure améliorée, prolongeant la durée de vie du moule • Apparence uniforme et professionnelle avec des variations dimensionnelles minimales  Forte d'une vaste expérience industrielle et de solides capacités de personnalisation, Bendmax a résolu avec succès un problème d'interférence de pliage que les outils conventionnels ne pouvaient traiter. Grâce à l'utilisation d'une poinçonneuse à fenêtre sur mesure, le client a non seulement rétabli une production stable, mais a également considérablement amélioré l'efficacité du pliage et la capacité de formage, démontrant une fois de plus l'expertise de Bendmax dans les situations complexes. solutions d'outillage pour presses plieuses pour les clients du monde entier. Nous proposons une large gamme d'outils pour fenêtres afin de répondre à vos besoins, et une personnalisation est possible sur demande.

 Comment choisir l'outillage adapté à une presse plieuseSolution complète de sélection d'outils pour le pliage de tôlesSélectionner la bonne réponse outillage de presse plieuse Le choix de l'outillage est essentiel pour obtenir des résultats de pliage de tôle précis et stables. Même avec des presses plieuses de pointe, un mauvais choix d'outillage peut entraîner de graves problèmes tels que des erreurs d'angle de pliage, des marques de surface, des fissures dans le matériau ou une usure excessive de l'outil.De nombreux fabricants de tôlerie comprennent la conception de leurs produits, mais sont incertains quant à quelle combinaison de poinçon et de matrice faut-il utiliserCe guide fournit un méthode de sélection d'outillage claire et pratique Utilisé par les ingénieurs en fabrication professionnels du monde entier.  Processus de sélection des outils de presse plieuseLe processus de sélection des outils peut être simplifié en plusieurs étapes :  1-Déterminer le type et l'épaisseur du matériau2-Tonnage et force de flexion de la machine3- Matériau d'outillage et dureté de surface4-Sélectionnez l'ouverture de la matrice en V appropriée5-Choisir la géométrie de poinçonnage appropriée6-Vérifier les exigences relatives au rayon de courbure7-Vérifier la longueur minimale de la bride8-Choisir entre outillage standard ou sur mesure9- Systèmes d'efficacité et de changement rapide  Le respect de ces étapes aide les fabricants à sélectionner l'outillage qui garantit angles de pliage précis, contraintes réduites sur les matériaux et durée de vie des outils prolongée.1 - Identifier le type et l'épaisseur du matériauLes propriétés des matériaux influencent considérablement le comportement en flexion.Différents matériaux nécessitent différentes considérations de pliage :MatérielCaractéristiques de flexionacier douxpropriétés de flexion standardAcier inoxydablerésistance et élasticité accruesAluminiumPlus doux mais sensible aux marques de surface À propos du matériauFacteur KLe facteur K est un paramètre de conception permettant d'estimer l'allongement d'une pièce en tôle lors du pliage. Il définit le rapport entre l'axe neutre et l'épaisseur totale de la tôle. Bien qu'il s'agisse principalement d'une valeur de fabrication, sa compréhension permet aux concepteurs de mieux anticiper les variations dimensionnelles après pliage.Le facteur K varie en fonction des propriétés du matériau (ductilité et résistance), du rayon de courbure intérieur par rapport à l'épaisseur de la tôle, de la méthode de pliage et de la précision de l'outillage.Recommandations concernant le facteur K :Augmenter le facteur K pour les matériaux à ductilité plus élevée, tels que le cuivre et le laiton, afin de tenir compte de l'étirement.Les matériaux souples et les angles aigus ont tendance à rapprocher l'axe neutre de la surface intérieure, abaissant ainsi le facteur K.Utilisez un facteur K plus élevé si les angles de flexion dépassent 120° pour compenser l'allongement du matériau.Un facteur K de 0,5 implique que l'axe neutre se situe à mi-chemin à travers le matériau.Le tableau ci-dessous présente les facteurs K recommandés pour les matériaux de tôlerie et les techniques de pliage les plus courants.Stratégies de rebond et de compensationLa tôle tend souvent à reprendre sa forme initiale après relâchement de la force de pliage ou de poinçonnage. Ce phénomène affecte la précision dimensionnelle des pièces et doit être pris en compte lors de la conception. L'amplitude du retour élastique dépend des propriétés du matériau et du rayon de pliage.Stratégies axées sur la conception pour compenser le retour élastiquePliez légèrement la pièce pour qu'elle corresponde à la géométrie finale souhaitée.Évitez les coudes brusques dans les matériaux à fort retour élastique (par exemple, l'aluminium 7075).Augmenter le rayon de courbure des métaux ductiles comme le cuivre afin de minimiser la concentration des contraintes.Les matériaux comme l'acier inoxydable et l'aluminium nécessitent des rayons de courbure plus importants pour réduire le retour élastique.Utilisez des matériaux à faible limite d'élasticité lorsque des tolérances angulaires serrées sont requises.Formule de compensation du retour élastiqueFormule approximative pour estimer l'angle de retour élastique (Δθ) :Δθ = (K x R) / TOù:Δθ = Angle de retour élastique (degrés)K = Constante du matériau (entre 0,8 et 2,0, plus élevée pour les matériaux plus résistants)R = Rayon de courbure intérieurT = Épaisseur du matériauIndemnité de pliage et déduction de pliageLa conception précise des patrons à plat repose sur la compréhension du comportement de la tôle lors du pliage. Deux valeurs clés permettent de calculer avec précision les longueurs dépliées :Allocation de flexion (BA)La tolérance de pliage correspond à la longueur de l'arc de pliage mesurée le long de l'axe neutre. Elle quantifie la quantité de matériau qui sera « consommée » lors du pliage.Formule de tolérance de flexion :BA = A × (π / 180) × (R + K × T)Où:A = Angle de courbure (en degrés)R = Rayon de courbure intérieurT = Épaisseur de la tôleK = Facteur KDéduction de courbure (BD)La déduction de pliage correspond à la quantité soustraite de la longueur totale des brides pour obtenir le gabarit plat correct.Formule de déduction de courbure :BD = L1 + L2 − (BA + coude intérieur)Où:L = Longueur de la brideBA = Tolérance de pliageConseils de conception :Pour la plupart des coudes à 90°, utilisez des tables de pliage pour matériaux standard si les formules sont trop complexes.Lors du pliage d'alliages à haute résistance (par exemple, 7075, 316L), attendez-vous à un BD plus important en raison du retour élastique et de l'accumulation de contraintes.Toujours aligner le sens du grain perpendiculairement à la ligne de pliage pour éviter les fissures dans l'aluminium et les aciers fragiles.Maintenir une épaisseur de paroi uniformeL'épaisseur de la tôle influe directement sur le rayon de courbure et d'autres paramètres de pliage critiques, tels que l'ouverture en V, la force de pliage et la longueur de la bride. Comprendre cette relation est essentiel pour garantir la qualité et la durabilité du pliage.Le maintien d'une épaisseur de paroi uniforme assure un comportement en flexion constant et prévient les problèmes tels que la déformation, le gauchissement ou la fissuration.Conseils de conception :Maintenir une épaisseur constante sur toute la pièce.Évitez les changements d'épaisseur brusques ou les nervures près des coudes.Si des changements d'épaisseur sont nécessaires, concevez des transitions progressives (au moins 3 fois l'épaisseur de la tôle) ou utilisez des chanfreins pour réduire les concentrations de contraintes.L'épaisseur du matériau est le paramètre clé pour calculer la taille de l'ouverture de la matrice en V et le rayon du poinçon.  2 -Tonnage et force de flexion de la machineChaque presse plieuse a une limite de tonnage maximale, et chaque outil nécessite une certaine force pour plier un matériau donné. L'utilisation d'un outillage inadapté peut endommager la machine et l'outil. Pour calculer le tonnage requis (T) pour le cintrage à l'air :T = (k × S² × L) / V Où:k = constante du matériau (1 pour l'acier doux)S = épaisseur de la feuille (mm)L = longueur de flexion (m)V = Largeur d'ouverture en V (mm) Consultez le tableau des capacités de votre machine ou le guide du fabricant pour vérifier la compatibilité.  3- Matériau d'outillage et dureté de surface Le matériau de l'outillage lui-même influe sur sa résistance, sa résistance à l'usure et sa précision.Les matériaux courants comprennent : 42CrMo (42CrMo4) : Acier à outils standard avec une bonne ténacité.Acier SKD11 / D2 : Dureté et résistance à l’usure élevées.Acier à outils trempé avec HRC 55–60 : Longue durée de vie pour la production en série. Les traitements de surface comme la nitruration ou le chromage contribuent à réduire le frottement et à prévenir la rouille. Investir dans des matériaux de haute qualité représente certes un coût initial plus élevé, mais permet de réaliser des économies grâce à une durée de vie accrue des outils et à des performances constantes.  4– Sélectionnez l'ouverture de matrice en V correcteLe Ouverture de la matrice en V (V) détermine la force de flexion et le rayon de courbure interne.Une règle largement utilisée dans la fabrication de tôles est :V = 6–10 × épaisseur du matériau (T)Pour la plupart des opérations de pliage d'acier doux, Règle des 8 est couramment appliqué :V ≈ 8 × TTableau de sélection des matrices en V recommandéesÉpaisseur du matériau (T)Ouverture de matrice en V recommandée1 mm6 – 8 mm2 mm12 – 16 mm3 mm18 – 24 mm4 mm24 – 32 mm6 mm48 – 60 mm8 mm64 – 80 mm L'utilisation d'une matrice en V incorrecte peut entraîner un tonnage excessif, une précision de pliage médiocre ou une déformation du matériau. 5-Sélectionnez le type de poinçon appropriéLe coup de poing supérieur détermine l'angle de pliage et si des interférences se produisent lors du formage.Types de poinçons courantsCoup de poing directUtilisé pour le pliage standard de la tôle.Poinçon à col de cygneFournit une autorisation pour pliage de boîtes et pièces profondes.Coup de poing aigu (30°)Utilisé pour opérations de pliage à angle aigu ou de pré-ourlage.Poinçon à rayonUtilisé lorsqu'un rayon de courbure contrôlé est requis.Le choix de la géométrie de poinçon appropriée permet d'éviter les collisions entre l'outil et la pièce à usiner.Si les moules standard ne répondent pas à vos exigences de pliage, vous devrez peut-être envisager des moules sur mesure.  6- Tenir compte des exigences relatives au rayon de courbureLe rayon de courbure joue un rôle crucial pour garantir l'intégrité structurelle et éviter les fissures. Un rayon trop petit peut engendrer des contraintes excessives sur le matériau, notamment avec les métaux épais ou peu ductiles (316L ou 7075). Des rayons plus grands améliorent la formabilité et réduisent le retour élastique, en particulier pour des matériaux comme l'acier inoxydable et l'aluminium.Conseils de conception :Utilisez un rayon interne minimal de ≥ 1 × T pour la plupart des métaux ductiles.Pour les matériaux plus durs, augmenter à ≥ 1,5 × T pour éviter les fissures.Évitez de spécifier des coudes à rayon de courbure aigu ou nul. Ceux-ci concentrent les contraintes et sont susceptibles de provoquer des fissures, en particulier dans les aciers inoxydables.Si un profil net est visuellement requis, utilisez l'usinage ou le chanfreinage après usinage plutôt que le pliage serré.Conserver des rayons de courbure constants sur les pièces à plusieurs plis afin de simplifier l'outillage et de réduire les coûts.Vérifiez les limites de l'outillage si vous concevez des coudes très serrés ou des géométries complexes.Recommandations typiques du secteur :MatérielRayon minimumacier douxR ≥ TAcier inoxydableR ≥ 1,5TAluminiumR ≥ 2TCourbes : Placer les courbes côte à côteIl convient d'éviter les pliages successifs, sauf en cas d'absolue nécessité. Un problème courant lié aux pliages successifs est la difficulté d'ajuster les pièces pliées sur la matrice. Toutefois, lorsque cela est inévitable, la pièce intermédiaire doit être plus longue que les brides.Caractéristiques autour des coudes : trous, encoches et dégagementsUn positionnement incorrect des éléments à proximité des lignes de pliage peut entraîner des déformations, une accumulation de contraintes ou des problèmes d'outillage. Cela concerne notamment les trous, les fentes, les extrusions et les dégagements de pliage. Un espacement et une géométrie bien pensés sont essentiels pour préserver la qualité des pièces lors du formage.Limites de flexion selon la géométrieRespectez les hauteurs minimales des coudes en ZUn coude en Z comporte deux coudes parallèles dans des directions opposées, créant un profil en forme de Z.Les pliages en Z (pliages décalés) nécessitent une hauteur de décalage verticale minimale pour permettre le positionnement de l'outil inférieur pendant le pliage. Cette hauteur dépend de facteurs tels que l'épaisseur du matériau, la largeur de la rainure de la matrice et le procédé de pliage utilisé, et permet d'éviter les collisions d'outils ou la déformation du matériau.Conseils de conception : Pour la fabricabilité, la hauteur minimale du pli en Z doit être ≥ 2,5× l'épaisseur de la tôle (T), assurant un dégagement d'outil suffisant et une intégrité structurelle.Maintenir une longueur de bride ≥ 1,5 × T pour assurer un engagement correct de l'outil.Évitez les coudes en Z serrés dans les alliages à haute résistance comme l'acier inoxydable 316L ou l'aluminium 7075.Envisagez d'augmenter la hauteur de marche au-delà des minimums pour des tolérances serrées ou des surfaces esthétiques.Utilisez les directives spécifiques aux matériaux figurant dans les tableaux de référence ci-dessous pour déterminer les hauteurs de marche sécuritaires.L'utilisation d'un rayon de poinçon inférieur à la valeur recommandée peut entraîner la fissuration du matériau lors du pliage.  7-Vérifier la longueur minimale de la brideLa longueur de la bride doit être suffisante pour reposer sur les épaulements de la matrice pendant le pliage.Une formule couramment utilisée est :Longueur minimale de la bride ≈ 0,77 × ouverture de la matrice en VExemple:Si V = 20 mmBride minimale ≈ 15 mmSi la bride est trop courte, la tôle risque de glisser dans l'ouverture de la matrice et de provoquer des pliages imprécis. 8-Choisir entre l'outillage standard et l'outillage spécialLa plupart des opérations de pliage peuvent être réalisées à l'aide de outillage standard pour presse plieuse, tel que:coups directspoinçons à col de cygnematrices en V standardpuces multi-VCependant, certaines pièces complexes peuvent nécessiter outillage sur mesure, y compris:outils de ourletoutils de pliage décalésoutils de corrugationoutils de gaufrageL'outillage sur mesure permet aux fabricants de produire des géométries complexes plus efficacement.  9- Systèmes d'efficacité et de changement rapideDans le contexte industriel concurrentiel actuel, les temps d'arrêt sont coûteux. Les systèmes d'outillage à changement rapide pour presses plieuses, tels que WILA ou Rolleri, permettent aux opérateurs de changer d'outil en quelques minutes, au lieu de plusieurs heures. Avantages des outils à changement rapide :Temps d'installation plus rapideRéduction de la fatigue de l'opérateurPrécision accrue grâce à l'auto-alignementIdéal pour la production en petites séries et à forte mixité Si votre atelier effectue des changements fréquents de production, la mise à niveau vers un système de serrage rapide rectifié avec précision améliorera considérablement le débit et l'efficacité.  Problèmes courants causés par un outillage incorrectUn mauvais choix d'outillage entraîne souvent des problèmes de production tels que :angles de flexion incohérentsrayures superficielles sur l'acier inoxydableforce de flexion excessiveusure prématurée des outilsdifficulté à former des formes complexesLe choix des outils appropriés permet d'éliminer ces problèmes et garantit une qualité de production stable.  Pourquoi le choix d'outillage professionnel est importantUn choix d'outillage incorrect peut entraîner plusieurs problèmes de production :angles de flexion inexactsfissuration du matériaurayures superficielles sur l'acier inoxydableexigences de tonnage excessivesdurée de vie des outils réduiteL'utilisation d'une méthode structurée de sélection d'outillage permet aux fabricants de maintenir qualité de production constante et réduction des temps d'arrêt.  Calculateur de sélection d'outillage pour presse plieuseGuide de calcul rapide pour la sélection des poinçons et des matricesLe choix de l'outillage approprié pour la presse plieuse peut être simplifié par l'utilisation de plusieurs formules d'ingénierie courantes. Ces règles permettent aux opérateurs et aux ingénieurs d'estimer rapidement la configuration d'outillage optimale pour la plupart des applications de pliage de tôle.Vous trouverez ci-dessous les méthodes de calcul les plus couramment utilisées dans l'industrie de la fabrication de tôles.  1. Calcul de l'ouverture de la matrice en VLe recommandé Ouverture de la matrice en V (V) est généralement déterminée en fonction de l'épaisseur du matériau.Règle de l'industrieV = 6 – 10 × Épaisseur du matériau (T)Pour la plupart des applications de pliage d'acier doux, la règle couramment utilisée est la suivante :V ≈ 8 × TExempleÉpaisseur du matériau = 3 mmOuverture de matrice recommandée :V ≈ 3 × 8 = 24 mmDé recommandé :V24 die  2. Calcul de la longueur minimale de la brideLa bride doit être suffisamment longue pour reposer sur les épaulements de la matrice pendant le pliage.Formule de calculLongueur minimale de la bride ≈ 0,77 × VExempleSi V = 24 mmLongueur minimale de la bride :0,77 × 24 ≈ 18,5 mmCela signifie que la bride doit être au moins 18–19 mm pour une flexion stable.  3. Estimation de la force de flexion (tonnage)La force de flexion approximative requise peut être estimée à l'aide de la formule simplifiée suivante.Formule de tonnageTonnage (kN/m) = 1,42 × σ × T² / VOù:σ = résistance à la traction du matériauT = épaisseur de la feuilleV = ouverture du déRègle simplifiée (acier doux)Pour le pliage de l'acier doux :Tonnage approximatif ≈ 8 × T² (par mètre)Exemple:acier de 3 mm8 × 3² = 72 tonnes par mètre 4. Rayon de poinçonnage recommandéLe rayon du poinçon doit être choisi en fonction du type et de l'épaisseur du matériau.MatérielRayon recommandéacier douxR ≈ 1 × TAcier inoxydableR ≈ 1,5 × TAluminiumR ≈ 2 × T L'utilisation d'un rayon de poinçonnage trop petit peut entraîner fissuration du matériau lors du pliage.  5. Angles de poinçonnage standardLes poinçons des presses plieuses sont généralement produits selon des angles standard afin de permettre une compensation adéquate du retour élastique.Les angles de poinçonnage courants comprennent :poinçon à 30° – préparation au pliage et à l'ourlet aiguspoinçon à 60° – pliage à angle moyenCoup de poing à 85° – applications spécialesCoup de poing à 88° – cintrage à l'air standard à 90°Le poinçon à 88° + matrice à 78° Cette combinaison est largement considérée comme la norme industrielle pour le pliage à 90°.  Exemple de sélection complète d'outillageSpécifications de la pièce :Matériau : Acier douxÉpaisseur: 4 mmCourbure requise : 90°Configuration d'outillage recommandée :Punch: poinçon à 88° avec rayon R4Mourir: Puce V32 (8 × épaisseur)Méthode de pliage : la maîtrise de l'airCette combinaison assure un angle de pliage stable et une force de formage équilibrée.Assistance technique BendmaxBien que ces formules fournissent une estimation rapide, les pièces complexes nécessitent souvent une analyse d'outillage professionnelle.Les ingénieurs de Bendmax peuvent aider les clients en :analyse des dessins de piècesrecommandations de combinaisons de poinçons et de matricesconception de solutions d'outillage sur mesure pour des applications de pliage complexesCela garantit des performances de pliage fiables et une efficacité de production améliorée.   FAQ – Sélection d'outillage pour presse plieuseQuelle est la taille de matrice en V la plus courante pour le pliage de tôles ?La règle la plus courante est V = 8 × épaisseur du matériau, souvent appelé le Règle des 8.Pourquoi la plupart des coups de poing utilisent-ils un angle de 88° ?Un Coup de poing à 88° permet de compenser le retour élastique du matériau et contribue à obtenir une précision optimale angles de flexion de 90°.Quand dois-je utiliser une perforatrice à col de cygne ?Les poinçons à col de cygne sont utilisés pour plier formes cubiques ou profils profonds, là où un poinçon droit gênerait la pièce à usiner.Un même outillage peut-il plier des tôles d'épaisseurs différentes ?Oui. Puces multi-V permettre aux opérateurs de sélectionner différentes ouvertures en V pour différentes épaisseurs de matériau. Besoin d'aide pour choisir l'outillage de votre presse plieuse ?Si vous n'êtes pas certain de la configuration d'outillage la mieux adaptée à votre application, les ingénieurs de Bendmax peuvent vous aider à analyser vos plans de pièces et à vous recommander la solution la plus appropriée. solution d'outillage pour presse plieuse.

  Solution : Pliage en une seule opération des nervures d'une tôle d'acier de 1,2 mm à l'aide d'une presse plieuse AmadaExigence du client  Le client nous a contactés pour un problème de pliage spécifique impliquant untôle d'acier mince à structure nervurée, nécessitant à la fois efficacité et cohérence dimensionnelle.Les principales exigences du client étaient les suivantes :Matériel:Tôle d'acier,1,2 mm d'épaisseurMachine: Presse plieuse AmadaOuverture inférieure de la matrice : V = 60 mmMéthode de formage : Formage en une seule étape (pliage en une seule étape)Caractéristiques de la pièce :Profil multi-angles avecnervure de renfort (structure de rigidification)Exigence de qualité :angles de flexion stablesFormage net sans déformationForme des côtes régulièreHaute répétabilité pour la production par lots Parce que la pièce comprend géométrie des nervures et angles de flexion multiplesLes poinçons droits standard ne convenaient pas pour obtenir la forme requise en une seule opération. Analyse des défisAprès avoir examiné le dessin, notre équipe d'ingénieurs a identifié plusieurs défis majeurs :1. La structure nervurée nécessite un flux de matière contrôléLa présence d'un nervure (élément de renforcement) augmente la résistance au formage et modifie le comportement du matériau lors du pliage. Sans outillage adapté :La côte peut s'effondrer ou se déformerLes contraintes matérielles peuvent provoquer déviation angulairePlusieurs étapes de formage peuvent être nécessairesCela réduirait l'efficacité de la production et augmenterait le temps de cycle. 2. Le formage en une seule opération exige un appariement précis des outilsLe client a spécifiquement demandé formation à succès unique, signification:Tous les angles doivent être formés. en un seul coupLa géométrie de l'outil doit correspondre précisément au profil de la pièceLe retour élastique doit être correctement compensé.Cela nécessite outillage de profil personnalisé, pas des coups de poing standard. 3. Les matériaux minces nécessitent un support stable.Avec acier de 1,2 mm, un choix d'outillage incorrect peut entraîner :RidesAngles inégauxDéformation de surfacePrécision des côtes réduiteUn support adéquat au niveau des épaules de la matrice est essentiel. Notre solution : Recommandation d’outillage pour le cintrage des nervuresAprès évaluation technique, nos ingénieurs ont recommandé l'utilisation de Outillage de pliage de nervures sur mesure, spécialement conçu pour correspondre au profil représenté sur le dessin. Configuration d'outillage recommandée :Type d'outil :Ensemble poinçon et matrice pour pliage de nervuresCompatibilité machine :Système AmadaOuverture inférieure de la matrice :V = 60 mmMéthode de formage :Formation d'un profil à un seul coupSoutien matériel :Optimisé pour le formage de feuilles mincesCorrespondance des profils :Géométrie personnalisée suivant la forme de la nervure partielleCette conception d'outillage permet de former simultanément la nervure et les angles en une seule course de presse. Pourquoi l'outillage de pliage des nervures a-t-il été choisi ?La structure nervurée représentée sur le dessin comprend :Angles de pliage multiples (155° + 110°)Géométrie des nervures de renfortEspacement dimensionnel contrôléLes poinçons standard ne permettent pas de contrôler précisément la déformation de telles structures. L'outillage de pliage des nervures offre :Formation précise des côtesLe nez de poinçon spécialement conçu soutient la géométrie des nervures et empêche leur affaissement pendant le formage.Efficacité de production en une seule étapeAvec une géométrie d'outillage adaptée :Aucun formage secondaire requisTemps de cycle réduitune efficacité de production accrueCohérence dimensionnelle amélioréeL'outillage sur mesure des nervures garantit :Précision angulaire stableHauteur de côtes uniformeVariation de retour élastique réduiteRésultat obtenuAprès la mise en œuvre de l'outillage de cintrage de nervures recommandé, le client a obtenu avec succès :Opération de formage en une seule étape réussieStructure costale stable sans déformationAngles de pliage précisAmélioration de l'efficacité de la productionQualité de production par lots constanteLes pièces finales obtenues répondaient aux exigences dimensionnelles et fonctionnelles du client.  Perspectives d'ingénierieCe cas démontre que lors du pliage de pièces avec structures de renfort ou de rigidification, le choix du profil d'outillage approprié est crucial.Pour les composants nécessitant :Caractéristiques des nervures renforcéesFormage multi-anglespliage de précision de tôles mincesEfficacité de formation en un seul coupOutillage sur mesure pour le cintrage des nervures est souvent la solution la plus fiable.

Dans la fabrication de tôles, opérations d'ourlet et d'aplatissement Ces procédés sont largement utilisés pour améliorer la résistance, la sécurité et l'aspect des pièces. Ils sont essentiels dans des secteurs tels que la fabrication automobile, les armoires électriques, l'électroménager et la production de meubles métalliques.Sélectionner la bonne réponse outillage de pliage et d'aplatissement pour presse plieuse Il est essentiel de maîtriser l'usinage pour obtenir des résultats constants, éviter d'endommager les surfaces et améliorer l'efficacité de la production. Différents types d'outillage sont conçus pour répondre à des exigences spécifiques en matière d'épaisseur de matériau, de volume de production et de qualité de surface.Ce guide présente les types les plus courants de outillage d'aplatissement et d'ourlet, explique leurs principes de fonctionnement, leurs avantages et leurs applications, et aide les fabricants à choisir la solution d'outillage adaptée.1. Qu'est-ce que l'aplatissement et le sertissage dans le pliage de tôles ?Ourlet Le pliage est un procédé de pliage dans lequel le bord d'une pièce de tôle est replié sur lui-même. L'étape finale du pliage est appelée aplanissement, où le bord plié est pressé à plat pour créer un bord lisse et renforcé.Pourquoi l'ourlet est importantL'ourlet est largement utilisé car il :Améliore la force des bordsÉlimine les arêtes vivesAméliore la sécurité des produitsAméliore la qualité de l'apparenceAjoute de la rigidité structurelleTypes courants d'ourletsOurlet ouvert – Un petit espace subsiste entre les couchesOurlet fermé – Complètement aplatiOurlet en forme de larme – Utilisé pour éviter les fissuresOurlet roulé – Bord arrondi de l'ourlet1/ Outillage standard de sertissage en deux étapesPrincipe de fonctionnement : L'ourlet standard est généralement réalisé en deux étapes:Étape 1 – Pré-cintrage : La tôle est pliée à environ 30°–45°.Étape 2 – Aplatissement : On utilise un poinçon et une matrice d'aplatissement pour presser l'ourlet à plat.Avantages :méthode la plus couramment utiliséeOutillage rentableFacile à utiliserConvient à de nombreux matériauxDes résultats stables et fiablesApplications typiques :armoires électriquesBoîtiers métalliquespanneaux de meublesboîtiers d'appareils électroménagers2/ Outillage d'angle aigu + aplatissementPrincipe de fonctionnement : Un coup de poing aigu Elle sert à créer un angle de pré-pliage aigu avant l'aplatissement. Cela améliore la précision du ourlet et réduit la déformation du matériau.Avantages :Précision accrueMeilleur contrôle de l'angle de flexionConvient aux matériaux mincesRéduit le risque de fissurationMatériaux typiques :Acier inoxydableAcier galvaniséAluminiumAcier laminé à froid3/ Outillage d'ourlet en une étapeL'outillage de ourlet en une seule étape complète pré-cintrage et aplatissement en une seule étape.Avantages :Efficacité extrêmement élevéeIdéal pour la production de masseAdapté aux lignes automatiséesRéduit le temps de cycleSecteurs d'activité typiques :fabrication automobileAppareils électroménagersLignes de production à grande échelle4/ Outillage de ourlet à ressortL'outillage à ressort comprend des ressorts internes qui ajustement automatique de la pression pendant l'aplatissement.Avantages :Compense les variations d'épaisseurAméliore la régularitéProduit des ourlets uniformesConvient aux pièces de précisionApplications :Panneaux automobilespièces de tôlerie de précisionéléments décoratifs5/ Outillage de ourlage sans marqueL'outillage sans marques utilise des rouleaux, des inserts en nylon ou des inserts en PU pour éviter d'endommager la surface.Avantages :Prévient les rayuresAméliore la qualité de surfaceRéduit les travaux de finitionIdéal pour les parties visiblesMatériaux typiques :Acier inoxydableAluminiumFeuilles enduitespanneaux décoratifs2. Comment choisir l'outillage de ourlet appropriéLe type de matériau à cintrer joue un rôle crucial dans le choix de l'outillage. Différents matériaux se comportent différemment lors des opérations d'aplatissement et de sertissage.1/ Considérations relatives aux matériaux communsAcier doux (CRS)L'acier doux est l'un des matériaux les plus faciles à sertir. Un outillage de sertissage standard en deux étapes est généralement suffisant pour la plupart des applications.Acier inoxydableL'acier inoxydable possède une résistance plus élevée et une ductilité plus faible, ce qui le rend plus susceptible de se fissurer lors de l'aplatissement. Dans ce cas :L'outillage de pré-cintrage aigu est recommandéUn rayon de courbure intérieur plus grand peut être nécessaireL'outillage de sertissage à ressort améliore les résultatsAluminiumL'aluminium est plus tendre mais plus sensible aux dommages de surface. Pour les tôles d'aluminium :Il est recommandé d'utiliser des outils de ourlet sans marques.Les matrices à rouleau ou à insert en nylon aident à prévenir les rayuresMatériaux galvanisés ou revêtusLa protection de la surface est essentielle. L'utilisation de matrices en acier standard peut provoquer des rayures.Outils de ourlet sans marquagematrices de planage protégées en PU ou en nylon2/ Épaisseur de la feuilleL'épaisseur de la tôle est l'un des paramètres les plus importants lors du choix des outils de planage. Différents types d'outils conviennent à différentes plages d'épaisseur.Feuille mince (0,5–1,5 mm)Les matériaux minces nécessitent un contrôle précis pour éviter les plis et les fissures. Outillage recommandé :Outil d'angle aigu + aplatissementOutillage standard de ourlet en deux étapesÉpaisseur moyenne (1,5–3,0 mm)Cette gamme d'épaisseurs est courante pour les armoires électriques, le mobilier métallique et les boîtiers d'équipements. Outillage recommandé :outillage de planage standardOutils de ourlet à ressortFeuille épaisse (>3,0 mm)Une force de pliage supplémentaire est nécessaire, et la résistance de l'outillage devient cruciale. Outillage recommandé :Outillage de planage robusteMatrices en acier allié à haute résistance3/ Exigences relatives au type d'ourletOurlet ouvertLaisse un petit espace intérieur, nécessite moins de force, plus facile à produire. Convient aux composants structurels et aux pièces non visibles.Ourlet ferméParfaitement aplatie, elle exige une précision accrue et un outillage plus sophistiqué. Convient aux pièces décoratives et aux arêtes apparentes.Ourlet en forme de larmeUtilisé lorsque le risque de fissuration est élevé. Recommandé pour l'acier inoxydable et les matériaux épais.4/ Exigences relatives à la qualité de surfaceLa qualité de surface est un enjeu majeur. Les outils de planage standard peuvent laisser des marques, des rayures ou des lignes de pression. Si l'aspect de la surface est primordial, Outils de ourlet sans marque (avec rouleaux, inserts en nylon ou protection PU) est fortement recommandé pour :panneaux en acier inoxydablepièces décoratives en aluminiumcomposants extérieurs de l'appareilPanneaux d'ascenseur5/ Volume de productionFaible volume : Outillage de ourlet standard en deux étapes (Coût initial inférieur, flexible).Volume moyen : Outillage de sertissage à ressort (Performances plus stables, répétabilité améliorée).Volume élevé : Outillage de sertissage en une étape (Haute efficacité, idéal pour l'automatisation automobile et électroménager).6/ Compatibilité avec la presse plieuseLes systèmes d'outillage ne sont pas tous interchangeables. Les systèmes d'outillage courants comprennent : Système Wila, système Trumpf, système Amada et système LVD.Par exemple, si vous utilisez une presse plieuse de type Wila, des outils compatibles tels que Poinçon d'aplatissement n° 19.041 et Matrice d'aplatissement n° 29.384 assure un positionnement précis et des résultats de pliage fiables.7/ Matériau et dureté de l'outillageLa durabilité des outils dépend fortement de la qualité des matériaux et du traitement thermique. Les outils de planage de haute qualité sont généralement fabriqués à partir de 42CrMo avec une gamme de dureté de HRC 54–60Cela permet une durée de vie plus longue, une meilleure résistance à l'usure et des performances d'aplatissement stables.8/ Équilibre coût/performanceLe choix de l'outillage ne se résume pas à la performance ; la rentabilité est également un facteur important. L'utilisation d'outillage de planage de haute qualité peut représenter un investissement initial plus élevé, mais permet de réduire considérablement les coûts de remplacement à long terme.3. Solutions d'outillage recommandées pour les problèmes de sertissage courantsDans la production pratique de tôles, le choix de la bonne combinaison d'outillage est souvent le moyen le plus efficace de résoudre les défauts de sertissage.Problème 1 — Fissures le long de l'ourletCauses : Rayon de courbure intérieur trop petit, faible ductilité, compression excessive.Solutions : Utiliser un poinçon de pré-cintrage aigu, augmenter le rayon de courbure, appliquer un processus en deux étapes.Avantage technique :✔ Réduit la contrainte de traction✔ Améliore le flux de matériaux✔ Empêche la formation de fissuresProblème 2 — Apparition de rides lors de l'aplatissementCauses : Matériau en feuille mince, support de matrice insuffisant, pression inégale.Solutions : Utilisez des outils de sertissage à ressort, augmentez la surface de support d'aplatissement, utilisez des matrices plus larges.Avantage technique :✔ Améliore l'uniformité de la pression✔ Stabilise les matériaux en feuilles minces✔ Réduit le risque de déformationProblème 3 — Marques ou rayures superficiellesCauses : Contact direct acier sur acier, surface d'outillage rugueuse, usure de l'outil.Solutions : Utilisez des outils de ourlet sans marquage, appliquez des matrices d'aplatissement de type rouleau, utilisez des inserts en nylon ou en PU.Avantage technique :✔ Protège les surfaces visibles✔ Améliore l'apparence du produit✔ Réduit les coûts de finitionProblème 4 — Aplatissement irrégulierCauses : Mauvais alignement de l'outil, charge inégale de la presse plieuse, déformation de l'outil.Solutions : Utilisez des outils de planage rectifiés avec précision, vérifiez l'alignement et calibrez régulièrement la presse plieuse.Avantage technique :✔ Assure un aplatissement uniforme✔ Améliore la précision dimensionnelle✔ Améliore la résistance structurelleProblème 5 — Usure excessive des outilsCauses : Matériau de mauvaise qualité, dureté insuffisante, frottement élevé.Solutions : Utiliser de l'acier allié à haute résistance (HRC 54–60), des matrices trempées en profondeur, une inspection régulière.Avantage technique :✔ Prolonge la durée de vie des outils✔ Réduit les coûts de maintenance✔ Améliore la fiabilité à long termeExemple d'outillage de sertissage recommandéPour les opérations de sertissage standard en deux étapes sur tôles d'épaisseur moyenne, une combinaison d'outillage généralement recommandée comprend :Poinçon aigu pour pré-cintragePoinçon de planage Wila-System n° 19.041Matrice de planage Wila-System n° 29.384Cette combinaison assure un aplatissement stable, une précision dimensionnelle améliorée et une qualité de sertissage constante pour les armoires électriques, les boîtiers métalliques et les appareils électroménagers.4. Conseils d'entretien des outils de sertissage et d'aplatissementUn entretien adéquat outillage de ourlet et d'aplatissement est essentiel pour garantir une qualité de pliage constante, prolonger la durée de vie des outils et réduire les coûts de production à long terme.1/ Nettoyage régulier des surfaces d'outillageNettoyer les surfaces d'outillage après chaque poste de productionUtilisez des chiffons doux ou des outils de nettoyage non abrasifsEnlevez immédiatement les copeaux de métal et la poussière.Évitez d'utiliser des outils durs susceptibles d'endommager les surfaces d'outillage.2/ Inspection régulière de l'usure des outilsInspectez régulièrement les arêtes des outils par voie visuelle.Vérifier la rugosité de la surface ou la présence de microfissures.Mesurer périodiquement les dimensions critiques. Mesurer les dimensions critiques. Attendre périodiquement. Mesurer les dimensions critiques. Faire varier les dimensions critiquesRemplacer l'outillage lorsque l'usure dépasse les limites de tolérance3/ Bonnes pratiques de lubrificationAppliquer de l'huile antirouille pendant le stockageUtilisez des lubrifiants appropriés lors du traitement de matériaux difficiles.Évitez une lubrification excessive susceptible de contaminer les surfaces.Nettoyer l'excédent d'huile avant utilisation4/ Méthodes de rangement correctes des outilsRangez les outils dans des armoires à outils dédiées.Utilisez des séparateurs de protection entre les outilsConserver les outils dans des environnements secsÉvitez d'empiler les outils directement les uns sur les autres.5/ Prévention de la surcharge des outilsVérifiez toujours le tonnage requis avant l'opération.Utiliser l'outillage dans les limites de sa capacité de charge.Évitez les charges à impact soudainSurveillez régulièrement les réglages de pression de la machine6/ Rectification et finition de surface périodiquesProcéder à un réaffûtage lorsque l'usure devient visible.Conserver une géométrie correcte après rectificationUtilisez un équipement de meulage professionnelVérifier les dimensions après la remise en état7/ Programme d'entretien recommandéTous les jours: Nettoyer les surfaces, enlever les débris métalliques, appliquer une fine couche d'huile protectrice.Hebdomadaire: Inspectez les bords, vérifiez l'alignement, contrôlez la finition de surface.Mensuel: Mesurer les dimensions, vérifier la dureté, effectuer une légère remise en état si nécessaire.5. Pourquoi choisir des solutions d'outillage de sertissage professionnelles ?Dans la fabrication moderne de tôles, la qualité de outillage de ourlet et d'aplatissement L'aspect final du produit, sa résistance structurelle et l'efficacité de la production sont directement liés à la qualité de l'outillage. Choisir un fournisseur d'outillage fiable ne se résume pas au prix ; il s'agit également de privilégier la précision, la durabilité et la stabilité à long terme.1/ La fabrication de précision garantit des performances stablesL'outillage professionnel de sertissage est fabriqué à partir d'acier allié de haute qualité et grâce à des procédés d'usinage CNC avancés afin de garantir la précision et la constance des dimensions.Haute précision dimensionnellePerformance de formage stableQualité d'ourlet constanteVariation de production réduite2/ Matériaux de haute qualité et traitement thermiqueLes outils de sertissage fiables sont généralement fabriqués à partir d'aciers alliés à haute résistance tels que 42CrMo et des aciers à outils trempés. Grâce à un traitement thermique contrôlé, l'outillage atteint un niveau de dureté de HRC 54–60Cela garantit :Excellente résistance à l'usureLongue durée de vieRésistance stable à la déformation sous charge3/ Conception d'outillage éprouvée en applicationLes solutions d'outillage professionnelles sont conçues sur la base d'applications industrielles réelles, garantissant la compatibilité avec les procédés de sertissage standard, les exigences de surface sans marques et les lignes de production à haut volume.panneaux de carrosserie automobileenceintes électriquesarmoires en acier inoxydableAppareils électroménagers

Collection de matrices pour presses plieuses robustesmatrices de presse plieuse robustes sont spécialement conçus pour cintrage de tôles épaisses et à tonnage élevé, applications industrielles exigeantesComparées aux matrices standard, elles offrent capacité de charge plus élevée, durabilité accrue et stabilité structurelle supérieure.Les matrices de presse plieuse robustes sont utilisées pour plier des matériaux épais sous une force élevée, offrant une meilleure résistance, une durée de vie plus longue et un fonctionnement plus sûr.Que sont les matrices de presse plieuse robustes ?(Présentation des matrices d'ouverture en V robustes pour presse plieuse partielle Bendmax)Les matrices robustes sont conçues avec :Structures de carrosserie renforcéesSurfaces de travail profondément trempéesGéométrie optimisée pour la répartition de la chargeIls sont généralement utilisés lorsque :L'épaisseur du matériau dépasse 6 mmDes matériaux à haute résistance sont impliquésLa production continue exige une longue durée de vie des outilsPourquoi utiliser des matrices de presse plieuse robustes ?(Exemple de matrices d'ouverture en V robustes/matrices en V multiples pour presse plieuse Bendmax)1. Capacité de charge plus élevéeLes matrices robustes peuvent supporter des tonnages nettement supérieurs à ceux des outils standard.Capacité typique :Matrices standard : service léger à moyenMatrices robustes : jusqu'à 1000 kN/m ou plus2. Durée de vie des outils améliorée(Test de dureté des outils de presse plieuse haute performance Bendmax)Grâce à:Surfaces de travail trempées (HRC 54–60)Acier allié résistant à l'usureCes matrices conservent leur précision même sous des charges extrêmes.3. Meilleure stabilité en flexionUn corps de matrice rigide réduit :DéviationVariation d'angleErreurs dimensionnelles👉 Ceci est essentiel pour les composants structurels.Principales caractéristiques de conceptionStructure renforcéeSection transversale plus grandeCapacité de charge supérieureDurcissement profondZone de travail durcie pour une meilleure résistance à l'usureLe noyau conserve sa robustesse pour éviter les fissures.Rectification de précisionGarantit des angles de pliage précisAméliore la répétabilité(Caractéristiques de conception de Bendmax : Le durcissement par induction chauffe la zone de travail / Comparaison d'aspect / Rectification CNC)Sélection de l'ouverture en V pour matrices robustesChoisir la bonne ouverture en V est crucial pour les deux contrôle du tonnage et qualité de pliage.Règle recommandée :Ouverture en V = 6 à 10 fois l'épaisseur du matériauÉpaisseurOuverture en V recommandée6 mm36 – 60 mm8 mm48 – 80 mm10 mm60 – 100 mm12 mm72 – 120 mm👉 Des ouvertures en V plus petites augmentent considérablement le tonnage.Considérations relatives au tonnageLe tonnage augmente avec :Épaisseur du matériau (effet au carré)Ouvertures en V plus petitesrésistance des matériaux plus élevéeÀ titre de référence, la formule de la courbure de l'air est :T = (1,42 × σ × t²) / VImplication:Plaque épaisse + petite matrice en V = exigences de tonnage extrêmement élevées👉 C'est exactement là que matrices de presse plieuse robustes sont essentiels.Types de matrices pour presses plieuses robustes1. Matrices robustes à simple VType le plus courantHaute résistance et stabilitéAdapté à une production constante2. Matrices doubles en V robustesDeux ouvertures en VLa conception à retournement prolonge la durée de vie de l'outilrentable3. Matrices robustes Multi VMoissonneuses-batteuses :flexibilité de matrices de presse plieuse multi-Vrobustesse de la construction👉 Idéal pour les ateliers manipulant des épaisseurs variables.4. Matrices robustes sur mesureConçu pour :grandes structuresangles de pliage spéciauxcomposants surdimensionnésApplicationsLes matrices de presse plieuse robustes sont largement utilisées dans :engins de chantierfabrication de châssis de camionsConstruction navaleÉquipements énergétiquesstructures en acierPièces typiques :supports épaispoutrescadresstructures de soutienMatrices robustes vs matrices standardFonctionnalitéMatrices standardMatrices robustesCapacité de chargeMoyenTrès élevéÉpaisseur du matériauMince à moyenPlaque épaisseDurée de vie de l'outilStandardÉtenduStructureRégulierRenforcéCoûtInférieurPlus haut👉 L'investissement initial est plus élevé, mais le coût à long terme est inférieur grâce à la durabilité.Erreurs courantes à éviter❌ Utilisation de matrices standard pour plaques épaissesConduit à :déformation de la matricemauvaise précisiondéfaillance de l'outil❌ Choisir une ouverture en V trop petiteCauses :tonnage excessifsurcharge de la machine❌ Négliger la résistance du matériauL'acier à haute résistance nécessite une force nettement supérieure.Conseils de pro pour le choix des outilsToujours assortir résistance de la matrice avec capacité de la machineUtiliser ouvertures en V plus grandes réduire le tonnage lorsque cela est possibleCombiner avec un rayon de poinçonnage appropriéPour plus de flexibilité, envisagez de l'associer à matrices de presse plieuse multi-VPour la flexion à faible force, utilisez un matrice de pliage à grande ouverture en VFAQ : Matrices de presse plieuse robustesÀ quoi servent les matrices de presse plieuse robustes ?Ils servent à :pliage de matériaux épaisopérations à tonnage élevécomposants structurels industrielsComment choisir la bonne ouverture en V ?Utilisez la règle :V = 6–10 × épaisseurAjuster en fonction de :type de matériaurayon de courburecapacité de tonnageLes matrices robustes valent-elles leur prix ?Oui. Ils fournissent :durée de vie plus longuemeilleure précisionsécurité accrue👉 Surtout dans les environnements à forte charge.Les matrices de presse plieuse robustes sont essentielles pour toute opération impliquant exigences de pliage de tôles épaisses et de tonnage élevé.Ils fournissent :force supérieurelongue durée de vieprécision de pliage constanteÀ BENDMAX, nos solutions d'outillage robustes sont conçues pour :durabilité maximaleperformances de précisioncompatibilité avec les principaux systèmes de presses plieusesAppel à l'actionJe recherche un fournisseur fiable matrices de presse plieuse robustes?Contact BENDMAX aujourd'hui pour :solutions d'outillage sur mesureassistance techniquelivraison rapide dans le monde entierProduits recommandésJe recherche un fournisseur fiable matrices de presse plieuse robustes?👉 Découvrez notre collection complète ici :Comment choisir l'outillage adapté à une presse plieuseQu’est-ce que l’outillage de presse plieuse ? Le guide ultime pour les fabricantsComment choisir l'outillage de presse plieuse adapté en fonction de la force de pliageNormes communes d'outillage de presse plieuse et analyse d'interfaceExploration des solutions d'outillage pour presses plieuses
