Collection de matrices pour presses plieuses robustes

matrices de presse plieuse robustes sont spécialement conçus pour cintrage de tôles épaisses et à tonnage élevé, applications industrielles exigeantesComparées aux matrices standard, elles offrent capacité de charge plus élevée, durabilité accrue et stabilité structurelle supérieure.

Les matrices de presse plieuse robustes sont utilisées pour plier des matériaux épais sous une force élevée, offrant une meilleure résistance, une durée de vie plus longue et un fonctionnement plus sûr.

Que sont les matrices de presse plieuse robustes ?

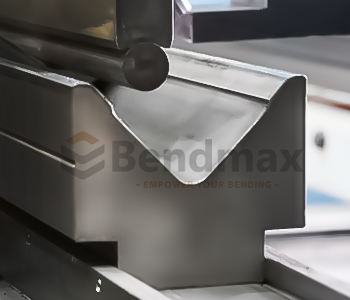

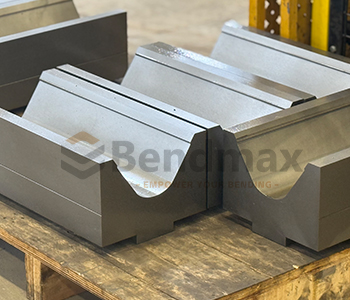

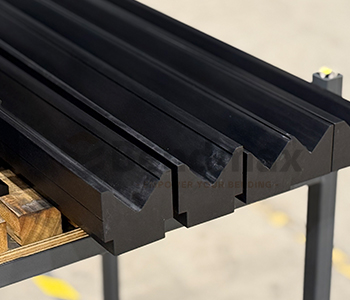

(Présentation des matrices d'ouverture en V robustes pour presse plieuse partielle Bendmax)

Les matrices robustes sont conçues avec :

• Structures de carrosserie renforcées
• Surfaces de travail profondément trempées
• Géométrie optimisée pour la répartition de la charge

Ils sont généralement utilisés lorsque :

• L'épaisseur du matériau dépasse 6 mm
• Des matériaux à haute résistance sont impliqués
• La production continue exige une longue durée de vie des outils

Pourquoi utiliser des matrices de presse plieuse robustes ?

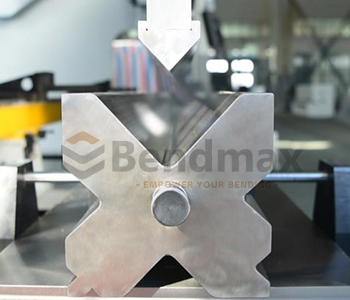

(Exemple de matrices d'ouverture en V robustes/matrices en V multiples pour presse plieuse Bendmax)

1. Capacité de charge plus élevée

Les matrices robustes peuvent supporter des tonnages nettement supérieurs à ceux des outils standard.

Capacité typique :

• Matrices standard : service léger à moyen
• Matrices robustes : jusqu'à 1000 kN/m ou plus

2. Durée de vie des outils améliorée

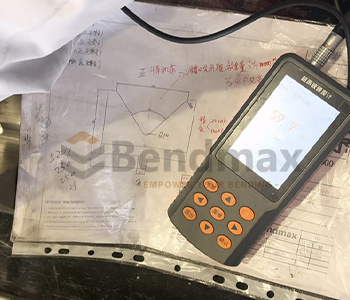

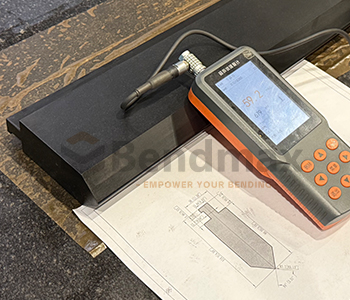

(Test de dureté des outils de presse plieuse haute performance Bendmax)

Grâce à:

• Surfaces de travail trempées (HRC 54–60)
• Acier allié résistant à l'usure

Ces matrices conservent leur précision même sous des charges extrêmes.

3. Meilleure stabilité en flexion

Un corps de matrice rigide réduit :

• Déviation
• Variation d'angle
• Erreurs dimensionnelles

👉 Ceci est essentiel pour les composants structurels.

Principales caractéristiques de conception

Structure renforcée

• Section transversale plus grande
• Capacité de charge supérieure

Durcissement profond

• Zone de travail durcie pour une meilleure résistance à l'usure
• Le noyau conserve sa robustesse pour éviter les fissures.

Rectification de précision

• Garantit des angles de pliage précis
• Améliore la répétabilité

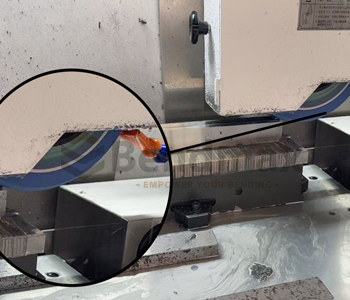

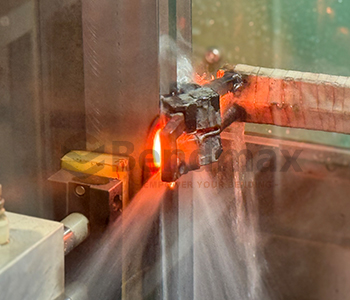

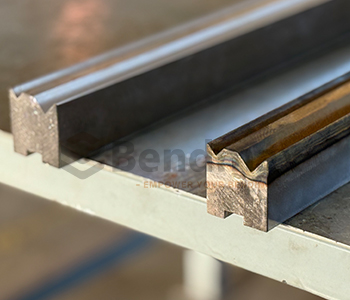

(Caractéristiques de conception de Bendmax : Le durcissement par induction chauffe la zone de travail / Comparaison d'aspect / Rectification CNC)

Sélection de l'ouverture en V pour matrices robustes

Choisir la bonne ouverture en V est crucial pour les deux contrôle du tonnage et qualité de pliage.

Règle recommandée :

Ouverture en V = 6 à 10 fois l'épaisseur du matériau

👉 Des ouvertures en V plus petites augmentent considérablement le tonnage.

Considérations relatives au tonnage

Le tonnage augmente avec :

• Épaisseur du matériau (effet au carré)
• Ouvertures en V plus petites
• résistance des matériaux plus élevée

À titre de référence, la formule de la courbure de l'air est :

Implication:

• Plaque épaisse + petite matrice en V = exigences de tonnage extrêmement élevées

👉 C'est exactement là que matrices de presse plieuse robustes sont essentiels.

Types de matrices pour presses plieuses robustes

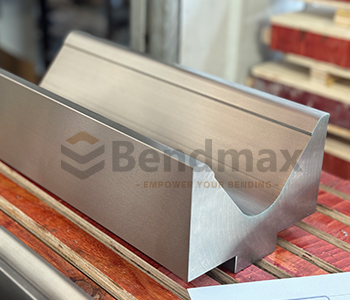

1. Matrices robustes à simple V

• Type le plus courant
• Haute résistance et stabilité
• Adapté à une production constante

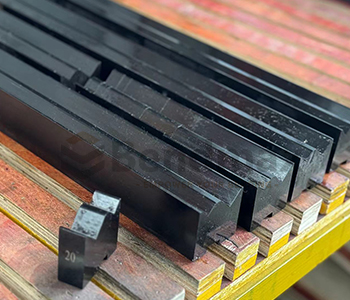

2. Matrices doubles en V robustes

• Deux ouvertures en V
• La conception à retournement prolonge la durée de vie de l'outil
• rentable

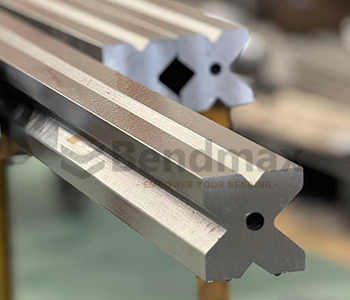

3. Matrices robustes Multi V

Moissonneuses-batteuses :

• flexibilité de matrices de presse plieuse multi-V
• robustesse de la construction

👉 Idéal pour les ateliers manipulant des épaisseurs variables.

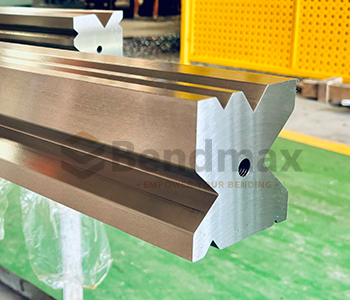

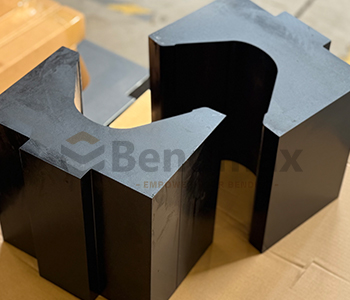

4. Matrices robustes sur mesure

Conçu pour :

• grandes structures
• angles de pliage spéciaux
• composants surdimensionnés

Applications

Les matrices de presse plieuse robustes sont largement utilisées dans :

• engins de chantier
• fabrication de châssis de camions
• Construction navale
• Équipements énergétiques
• structures en acier

Pièces typiques :

• supports épais
• poutres
• cadres
• structures de soutien

Matrices robustes vs matrices standard

👉 L'investissement initial est plus élevé, mais le coût à long terme est inférieur grâce à la durabilité.

Erreurs courantes à éviter

❌ Utilisation de matrices standard pour plaques épaisses

Conduit à :

• déformation de la matrice
• mauvaise précision
• défaillance de l'outil

❌ Choisir une ouverture en V trop petite

Causes :

• tonnage excessif
• surcharge de la machine

❌ Négliger la résistance du matériau

L'acier à haute résistance nécessite une force nettement supérieure.

Conseils de pro pour le choix des outils

• Toujours assortir résistance de la matrice avec capacité de la machine
• Utiliser ouvertures en V plus grandes réduire le tonnage lorsque cela est possible
• Combiner avec un rayon de poinçonnage approprié
• Pour plus de flexibilité, envisagez de l'associer à matrices de presse plieuse multi-V

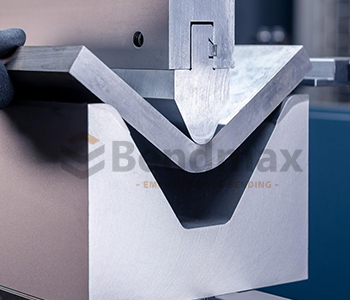

• Pour la flexion à faible force, utilisez un matrice de pliage à grande ouverture en V

FAQ : Matrices de presse plieuse robustes

À quoi servent les matrices de presse plieuse robustes ?

Ils servent à :

• pliage de matériaux épais
• opérations à tonnage élevé
• composants structurels industriels

Comment choisir la bonne ouverture en V ?

Utilisez la règle :

V = 6–10 × épaisseur

Ajuster en fonction de :

• type de matériau
• rayon de courbure
• capacité de tonnage

Les matrices robustes valent-elles leur prix ?

Oui. Ils fournissent :

• durée de vie plus longue
• meilleure précision
• sécurité accrue

👉 Surtout dans les environnements à forte charge.

Les matrices de presse plieuse robustes sont essentielles pour toute opération impliquant exigences de pliage de tôles épaisses et de tonnage élevé.

Ils fournissent :

• force supérieure
• longue durée de vie
• précision de pliage constante

À BENDMAX, nos solutions d'outillage robustes sont conçues pour :

• durabilité maximale
• performances de précision
• compatibilité avec les principaux systèmes de presses plieuses
