Normes communes d'outillage de presse plieuse et analyse d'interface

Normes communes d'outillage de presse plieuse et analyse d'interface

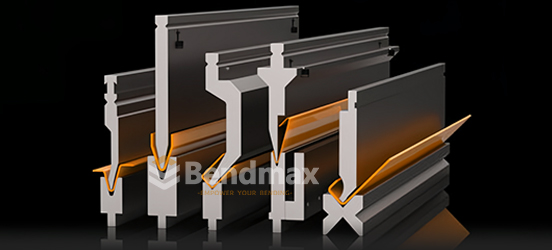

Un aperçu complet des systèmes d'outillage de presses plieuses mondiaux — Wila, Trumpf, Amada, Bystronic — pour vous aider à choisir la bonne interface, à améliorer la compatibilité et à optimiser les performances de pliage.

Dans le pliage de tôles, les normes et interfaces d'outillage déterminent directement la production. compatibilité, précision et efficacitéPour les fabricants comme pour les utilisateurs finaux, la compréhension des normes d'outillage de presses plieuses les plus courantes permet de sélectionner les poinçons et matrices appropriés, d'éviter les incompatibilités et d'améliorer la productivité globale.

L'article d'aujourd'hui analyse les cinq normes industrielles les plus courantes et leurs caractéristiques d'interface :

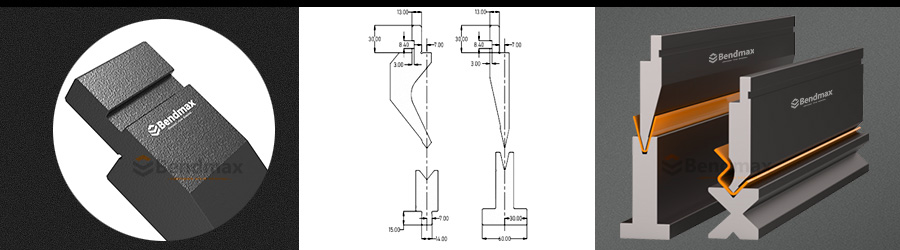

1. Norme Amada

• Type d'interface: Fentes à queue d'aronde / épaulement rectangulaire
• Interface de poinçonnageHauteurs courantes 85 mm ou 90 mm, largeur de la rainure en queue d'aronde 13 mm, fixées par des cales ou des boulons.
• Interface de la puce: Rainure en T ou rainure en queue d'aronde, largeur 12–13 mm.
• Caractéristiques:
  • Léger, facile à installer et à retirer.
  • Principalement utilisé sur les presses plieuses de petite et moyenne taille.
  • Grande interchangeabilité grâce à des hauteurs et des interfaces standardisées.
• Machines représentatives: Amada, presses plieuses japonaises, taïwanaises et la plupart des presses plieuses chinoises de petite et moyenne taille.

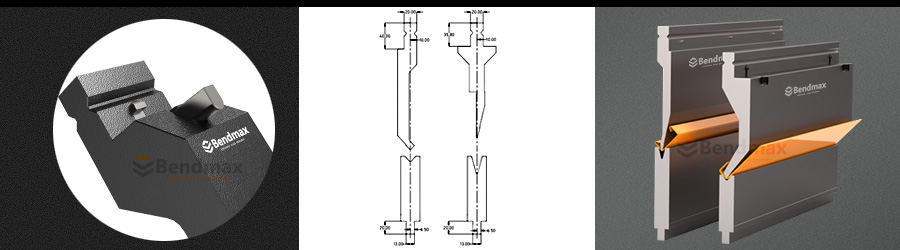

2. Trumpf / Wila Standard

• Type d'interfaceSurface plane de précision + coin autobloquant / système de serrage rapide
• Interface de poinçonnageHauteur standard 231 mm, rainure en queue d'aronde de 20 mm avec rainure de positionnement, auto-positionnement.
• Interface de la puce: Base plate, généralement de 60 mm ou 90 mm de large, fixée par des pinces rapides.
• Caractéristiques:
  • Interface haute précision, compatible avec le serrage rapide hydraulique ou pneumatique.
  • Les rainures auto-positionnantes garantissent la répétabilité.
  • Structure modulaire, idéale pour des changements d'outils rapides.
• Machines représentatives: Trumpf, Bystronic (en partie), LVD, Durma et autres presses plieuses européennes haut de gamme.

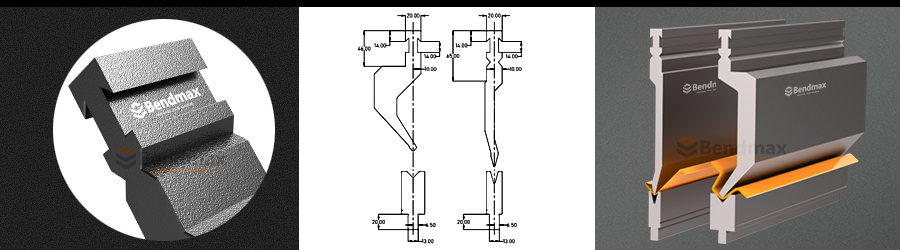

3. Norme Bystronic

• Type d'interfaceSimilaire à Wila, mais avec une géométrie de fente unique.
• Interface de poinçonnage: Hauteur de 231 mm, similaire à Wila mais avec un système de fixation légèrement différent.
• Interface de la puce: Fentes de 90 mm de large, compatibles pour la plupart avec Wila, mais certains outils spécifiques sont exclusifs aux machines Bystronic.
• Caractéristiques:
  • Conception exclusive pour les machines Bystronic.
  • Largement interchangeable avec Wila, mais pas universel à 100 %.
• Machines représentativesPresses plieuses Bystronic.

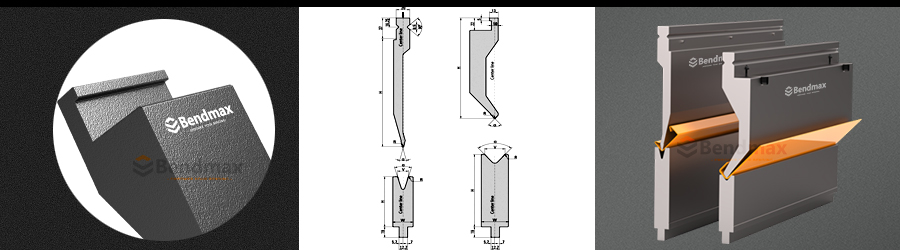

4. Norme LVD

• Type d'interface: Fentes à queue d'aronde + goupilles de positionnement
• Interface de poinçonnageHauteur standard de 231 mm, similaire à Wila mais avec une largeur de queue d'aronde et des positions de goupille différentes.
• Interface de la puce: 60–90 mm de large, avec des trous pour empêcher tout mouvement latéral.
• Caractéristiques:
  • Système propriétaire avec compatibilité partielle avec Wila.
  • Accent mis davantage sur la stabilité de la puce.
• Machines représentatives: Presses plieuses LVD.

Cependant, ces différences de normes créent souvent des difficultés : lorsqu’une usine possède des machines de plusieurs marques, elle doit généralement acheter plusieurs jeux d’outillage, ce qui augmente les coûts d’investissement et de gestion.

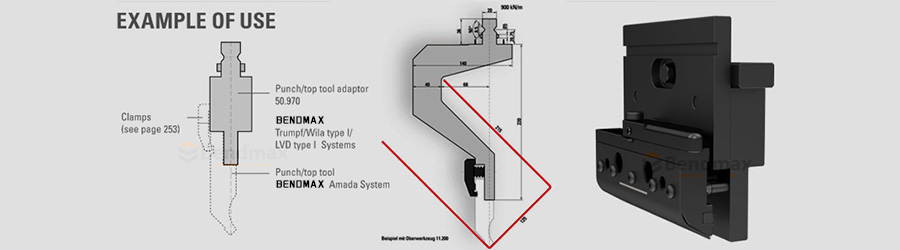

Le Adaptateurs d'outillage pour presses plieuses Bendmaxsont conçus pour résoudre ce problème. Grâce à une conversion d'interface de haute précision, ils permettent Outillage Amada à utiliser sur les presses plieuses Wilaou permettre l'interchangeabilité entre différents systèmes. Cela améliore non seulement la flexibilité, mais réduit également les achats redondants, ce qui permet de réaliser des économies.

• Forte compatibilité: Prend en charge l'échange entre Amada, Trumpf, Wila et d'autres systèmes majeurs.
• Haute précisionUne précision d'usinage de ±0,01 mm garantit la précision du pliage.
• Économies de coûts: Élimine le besoin d'acheter plusieurs jeux d'outillage.
• Grande flexibilité: Idéal pour les ateliers utilisant plusieurs marques de presses plieuses.


Les adaptateurs sont largement utilisés dans les usines qui possèdent plusieurs marques de presses plieuses. Par exemple, une usine utilisant des machines Amada mais souhaitant adopter l'outillage robuste de Wila peut facilement y parvenir grâce aux adaptateurs, ce qui permet une gestion unifiée de l'outillage et améliore l'efficacité de la production.

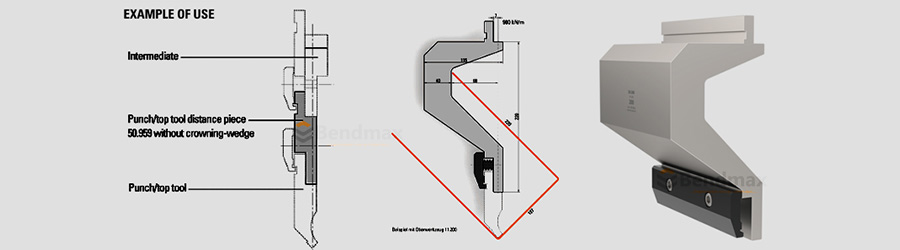

De nombreux clients posent encore la question suivante : S'il s'agit déjà d'une interface standard Amada, pourquoi avons-nous encore besoin d'adaptateurs ou d'entretoises ?

En réalité, ces adaptateurs jouent un rôle essentiel dans la production de cintres :

• Compensation de tolérance
  Même au sein d'une même norme, de légères variations peuvent exister entre différents modèles de machines et années de production. Les adaptateurs corrigent ces différences afin de garantir un serrage stable.
• Flexibilité accrue
  Les adaptateurs permettent aux opérateurs d'ajuster la hauteur ou l'espacement des outils pour différentes pièces, permettant ainsi un pliage polyvalent sans investir dans des outils personnalisés supplémentaires.
• Assurance de précision
  Grâce à leurs surfaces finement rectifiées, les adaptateurs assurent un alignement et un parallélisme parfaits entre le poinçon et la matrice, évitant ainsi les écarts d'angle et garantissant des résultats constants.
• Capacité de charge élevée
  Fabriqué en acier à haute résistance (par exemple, 42C)_rM_O), les adaptateurs résistent à des charges allant jusqu'à 900 kN/m, garantissant durabilité et stabilité même en cas de flexion intensive.

Les adaptateurs ne sont pas de simples « éléments d'interface » — ce sont des composants essentiels au maintien précision, flexibilité et fiabilitédans les opérations de pliage.

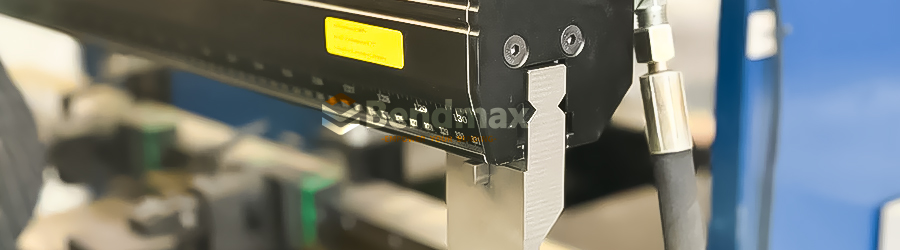

(Système de serrage pneumatique supérieur Bendmax-Wila)

L'adaptateur Bendmax permet non seulement de résoudre les différences entre différentes presses plieuses et matrices de presse plieuse, mais aussi de résoudre les problèmes entre les presses plieuses et les matrices de presse plieuse d'une même marque.
