Qu’est-ce que l’outillage de presse plieuse ? Le guide ultime pour les fabricants

Dans le monde de la fabrication métallique, si la presse plieuse est la force vive, l'outillage en est incontestablement le cerveau. C'est lui qui fait la différence entre une pièce précise et un morceau de rebut.

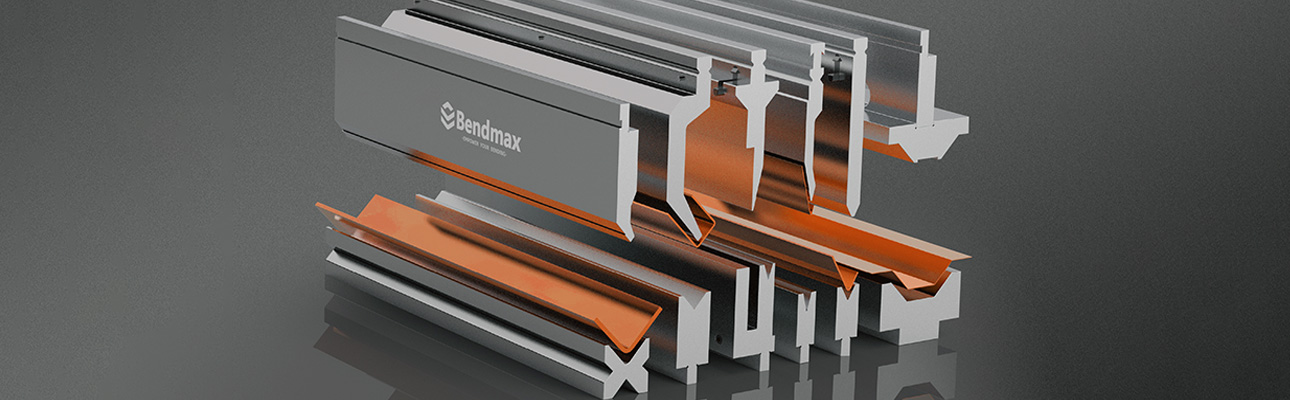

L'outillage de presse plieuse désigne les outils spécialisés — composés d'un poinçon supérieur et d'une matrice inférieure — utilisés sur une presse plieuse pour plier et façonner la tôle. Ces outils fonctionnent de concert : la matrice crée la cavité et le poinçon applique la force pour obtenir des angles et des formes précis.

En tant que Fabricant d'outillage pour presses plieusesNous gérons quotidiennement des projets de pliage complexes. Cependant, nous constatons souvent que même les clients expérimentés ne maîtrisent pas toujours parfaitement les principes de base de l'outillage. C'est pourquoi, du point de vue d'un responsable d'usine, voici une explication simple et pratique.

1. Qu'est-ce que l'outillage de presse plieuse ? Les bases

En termes simples, l'outillage de presse plieuse désigne les outils spécialisés installés sur une presse plieuse pour plier et former la tôle. Son fonctionnement repose sur un principe simple :

• Le poinçon (outil supérieur) : monté sur le piston supérieur, il applique une pression sur le métal.
• La matrice (outil inférieur) : montée sur le plateau, elle supporte le métal et détermine l'angle de pliage.

La tôle est placée entre ces deux outils. Lorsque le piston descend, il force le matériau dans la matrice, créant ainsi un pli précis. Bien que cela paraisse simple, la géométrie, la dureté et la conception de ces outils font toute la différence entre une pièce parfaite et une pièce à rebuter.

Composants clés d'un ensemble d'outils

Avant de nous pencher sur les différents types, examinons l'anatomie :

• Béquille et plateau : La partie supérieure mobile et la partie inférieure fixe de la machine.
• Système de serrage : Le mécanisme (mécanique ou hydraulique) qui maintient fermement le poinçon et la matrice.
• Système de sécurité/Clic de sécurité : dispositif de sécurité sur les poinçons pour les empêcher de tomber lors des changements d’outils.

2. Classification : Types de poinçons (outils supérieurs)

La forme du poinçon détermine les profils que vous pouvez cintrer. Voici les types les plus courants rencontrés en atelier :

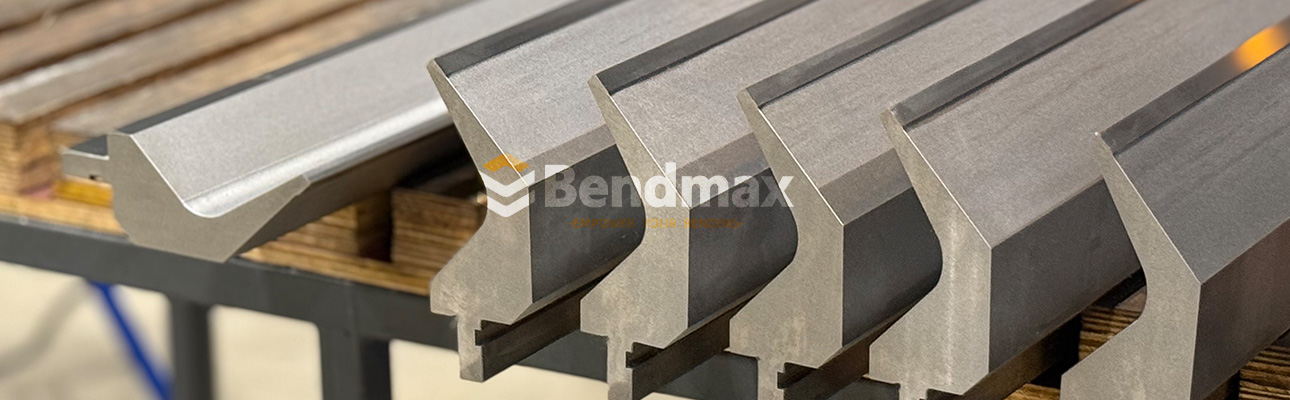

Poinçon standard (poinçon droit)

L'outil indispensable du secteur. Il présente généralement une forme simple et est utilisé pour les coudes standard à 90° ou les angles simples sur des pièces sans brides de retour.

1. Poinçon à col de cygne

Nommé d'après sa forme, le poinçon à col de cygne possède un profil profondément en retrait (relief).

Elle est indispensable pour le cintrage des profilés en U ou des pièces à rebords profonds. La découpe permet à la partie métallique déjà cintrée de s'évacuer du poinçon sans risque de collision.

2. Poinçon à angle aigu

Ces poinçons ont un angle de pointe très aigu (généralement de 30° à 60°).

Elles servent principalement au cintrage pneumatique. En pliant le métal au-delà de 90° (par exemple, à 85°), on compense le retour élastique, permettant au métal de revenir à un angle parfait de 90°. Elles sont également utilisées pour créer des angles aigus.

3. Poinçon de ceinture

Un poinçon étroit et spécialisé, souvent utilisé dans l'industrie des cadres de portes et fenêtres. Son profil mince lui permet d'accéder à des espaces très restreints ou de réaliser des profils de chambranle complexes.

3. Classification : Types de matrices (outils inférieurs)

Matrices en V (La norme)

Le type de matrice le plus courant. Elle présente une rainure en forme de V.

• Matrice en V simple : possède une seule gorge. Haute précision, souvent utilisée pour le pliage intensif.
• Matrice multi-V (matrice 4 voies) : Bloc comportant quatre ouvertures en V de largeurs différentes sur chaque face. La rotation du bloc permet de modifier la largeur des V. Idéal pour les ateliers qui changent fréquemment d'épaisseur de matériau.

Matrices d'ourlet / d'aplatissement

Utilisé pour créer un ourlet (un bord replié et sécurisé) sur une tôle. Il s'agit d'un processus en deux étapes :

• Pliez la feuille à un angle aigu (environ 30°).
• Utilisez la partie supérieure plate de la matrice pour aplatir le métal.

Application : Protection des bords des armoires, tiroirs et boîtiers électroniques.

4. Types d'outillage pour presses plieuses : tableau comparatif

L'un des aspects les plus déroutants pour les débutants est le « style » ou la « norme ». On ne peut pas utiliser une perforatrice américaine dans un porte-perforateur européen sans adaptateur.

Voici un tableau comparatif rapide pour vous aider à identifier ce dont vous avez besoin :

Si vous gérez un atelier à forte mixité et faible volume (changement de configuration 10 fois par jour), investir dans des pinces de type Wila/Trumpf ou à changement rapide pour l'outillage européen sera rentabilisé en termes d'économies de main-d'œuvre en moins d'un an.

5. Comment choisir l'outillage approprié ?

Le choix de l'outil adéquat repose sur des principes physiques, et pas seulement sur la forme. Le choix le plus crucial concerne l'ouverture de la matrice en V.

La « règle des 8 » (pour la maîtrise de l'air)

Pour l'acier doux standard, la règle générale pour choisir l'ouverture de votre matrice en V est la suivante :

Exemple : Si vous pliez de l'acier doux de 2 mm d'épaisseur, vous avez besoin d'une ouverture en V de 16 mm (2*8=16).

Guide de sélection des ouvertures en V

L'utilisation d'une matrice en V plus petite réduit le rayon de courbure, mais exige une force de serrage nettement supérieure. L'utilisation d'une matrice en V plus grande réduit la force de serrage, mais augmente le rayon de courbure.

Matériau et dureté

Ne vous contentez pas de regarder la forme ; regardez aussi la qualité de l'acier.

• 42CrMo (acier au chrome-molybdène) : La norme industrielle pour les outils de haute qualité.
• Dureté : Un bon outil doit présenter une dureté à cœur pour une bonne ténacité (environ 30 HRC) et une dureté superficielle de 50 à 60 HRC (obtenue par trempe laser ou par induction). Cette dureté superficielle élevée est absolument essentielle pour une durabilité optimale. Outillage de presse plieuse pour acier inoxydable, car l'acier inoxydable est abrasif et peut rapidement s'oxyder ou endommager les outils plus tendres.

6. Maintenance : Prolonger la durée de vie des outils

Les outils représentent un investissement important. Voici nos recommandations pour leur entretien en usine :

• Nettoyage avant utilisation : Essuyez toujours la pointe du poinçon et l’épaulement de la matrice. La calamine provenant de l’acier laminé à chaud agit comme du papier de verre et finira par nuire à la précision de votre outil.
• Chargement centralisé : Évitez de plier les petites pièces toujours au même endroit sur la machine. Cela provoque une usure irrégulière. Déplacez l’outillage le long du banc.
• Rangement adéquat : Ne jetez pas vos outils dans une poubelle. Utilisez une armoire à outils avec des compartiments en bois ou en plastique. Le contact direct entre les outils en acier pendant le rangement provoque des ébréchures et des bosses.
• Lubrification : Pour les opérations de pliage intensives, utilisez un film protecteur ou un lubrifiant afin de réduire la friction et les marques.

7.Réflexions finales

L'outillage d'une presse plieuse n'est pas qu'un simple bloc de métal ; c'est un instrument de précision. Comprendre la différence entre un poinçon à col de cygne et un poinçon droit, ou savoir quand appliquer la « règle des 8 », a un impact direct sur votre efficacité de production et la qualité de vos produits.
