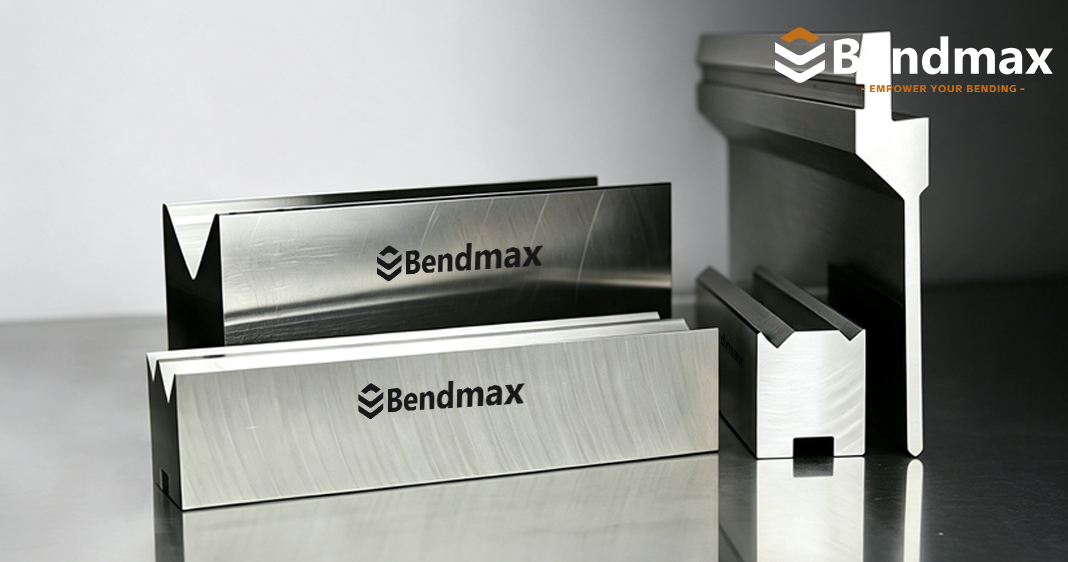

Outillage de presse plieuse de style européen vs américain

Quel modèle convient le mieux à votre presse plieuse ?

Si vous achetez de l'outillage pour presse plieuse, tôt ou tard, vous vous poserez la même question :

Style européen ou style américain ?

À première vue, il peut sembler qu'il s'agisse de deux méthodes différentes pour fabriquer un poinçon et une matrice identiques. Mais les différences résident en réalité dans la géométrie de l'outillage, la méthode de serrage, le transfert de charge et même la façon dont les opérateurs règlent la presse plieuse.

Et non, l'un n'est pas automatiquement « meilleur » que l'autre.

Le bon choix dépend de votre presse plieuse, votre système d'outillage existant et la manière dont vous utilisez réellement la machine.

1. Avant toute chose : quelle est la différence ?

La manière la plus simple de distinguer les deux systèmes est d'examiner le méthode de poinçonnage et de serrage.

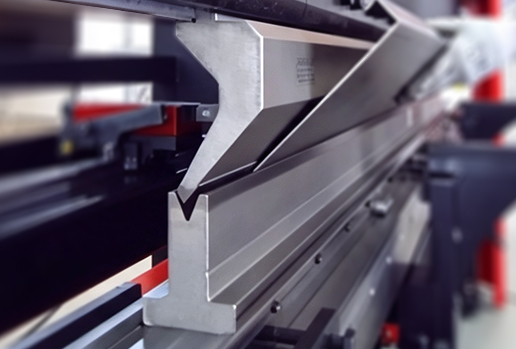

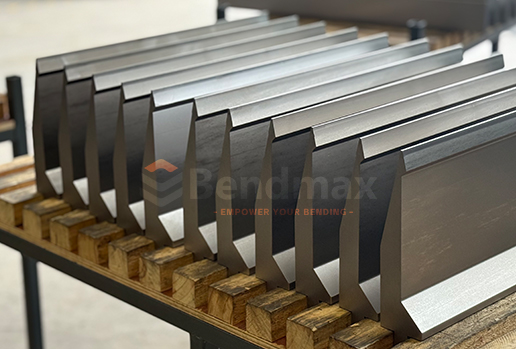

Outillage de style européen

L'outillage de style européen, généralement associé à Outillage de type Promecam, utilise une soie relativement étroite, généralement autour de 13 mm, avec une rainure de sécurité ou un dispositif de verrouillage,Pour plus d'informations, consultez notre [Outillage de presse plieuse de type européen] gamme.

Le poinçon est normalement installé dans un support dédié et peut être utilisé avec systèmes de serrage rapide, hydrauliques ou mécaniques. L'outillage segmenté est également très courant.

Ce modèle est particulièrement apprécié sur les presses plieuses CNC modernes car il permet aux opérateurs de changer rapidement d'outils et de combiner différentes sections de poinçon et de matrice pour obtenir des pièces de différentes longueurs.

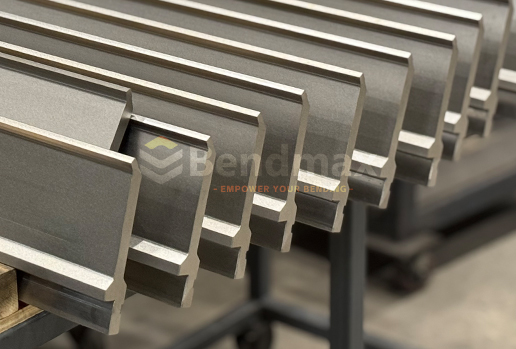

Outillage de style américain

L'outillage de style américain correspond à l'approche nord-américaine plus traditionnelle. [Outillage de presse plieuse de type américain] est conçu pour les machines utilisant cette interface d'outillage traditionnelle.

Une dimension de référence commune est une 1/2 po (12,7 mm) de queue, le poinçon étant fixé par un système de serrage mécanique, des vis de réglage, des boulons ou un porte-poinçon compatible selon la conception spécifique de l'outillage.

Il est simple, robuste et largement utilisé sur les presses plieuses conventionnelles et anciennes.

En termes simples :

Européen = modulaire + changement rapide + orienté précision

Américain = traditionnel + robuste + direct

Mais l'histoire ne s'arrête pas là.

2. Outillage européen vs américain : comparaison rapide

Un avertissement important : Le « style européen » et le « style américain » ne sont pas des dimensions universelles. Les interfaces peuvent varier selon les fabricants et les modèles de machines. Avant de passer commande, vérifiez toujours le profil du poinçon, la languette, le porte-poinçon, la hauteur de travail et le système de serrage.

Une soie de 13 mm qui « ressemble suffisamment » à une soie de 1/2 pouce est il ne s'agit pas d'une norme de compatibilité.

3. Pourquoi le système de serrage est-il si important ?

C'est là que les choses deviennent intéressantes.

Une presse plieuse peut développer une force de plusieurs centaines de tonnes, mais cette force doit encore se propager à travers… piston → porte-poinçon → poinçon → tôle → matrice → poutre inférieure.

L'interface d'outillage contrôle la position et le maintien du poinçon pendant ce processus, tandis qu'un dispositif approprié [système de serrage de presse plieuse] permet de modifier les outils plus rapidement et de manière plus cohérente.

Dans de nombreux systèmes traditionnels de type américain, l'opérateur positionne manuellement l'outillage et le fixe à l'aide du système de serrage mécanique de la machine.

L'outillage de type européen utilise généralement une queue décalée et une géométrie de porte-outil spécifique. Le mécanisme de verrouillage assure un positionnement précis du poinçon et facilite grandement les changements d'outils rapides.

Ceci est particulièrement utile lorsque votre production ressemble à ceci :

Partie A → changer d'outils → Partie B → changer d'outils → Partie C → changer d'outils à nouveau.

Si votre opérateur change d'outillage 15 fois par jour, gagner quelques minutes par changement devient rapidement plus important que la différence de prix entre deux poinçons.

4. L'outillage européen : son véritable atout

L'outillage de style européen est un choix judicieux lorsque temps de configuration et répétabilité sont importants.

Changements d'outils rapides

[Outillage de presse plieuse segmentée] facilite la fabrication de la longueur de travail exacte requise tout en réduisant l'effort nécessaire pour les changements d'outils fréquents.

Au lieu de se battre avec un outil long et lourd à chaque fois, les opérateurs peuvent manipuler des sections plus courtes et les agencer selon les besoins.

C'est un avantage considérable pour production à forte mixité et faible volume.

Options de géométrie d'outil supplémentaires

Les systèmes d'outillage européens proposent généralement une large gamme de profils de poinçons, notamment :

• Poings standard
• poinçons à col de cygne

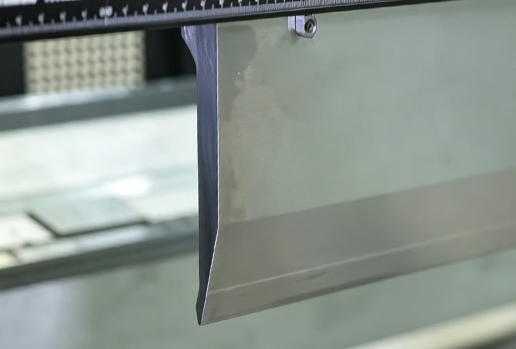

• Coups de poing à angle aigu
• Coups de rayon
• Coups de ceinture
• Outils de ourlet
• Outils de pliage décalés/en Z
• Outils de formage spéciaux

Le profil plus fin de l'outillage peut également faciliter le travail autour de géométries de brides complexes.

Compatibilité avec le serrage rapide

Si votre presse plieuse est équipée d'un système hydraulique ou de serrage rapide adapté, l'outillage européen peut considérablement accélérer la mise en place.

Pour les ateliers effectuant des changements fréquents de production, cela peut se traduire directement par une disponibilité accrue des machines.

5. L'outillage américain : pourquoi est-il encore si populaire ?

Parce que parfois La simplicité est une bonne chose.

L'outillage de type américain est utilisé depuis des décennies dans les ateliers de pliage nord-américains. De nombreux opérateurs connaissent déjà le système et de nombreuses machines sont déjà équipées des porte-outils et de l'outillage appropriés.

Cela signifie que vous n'avez pas forcément besoin de repenser l'ensemble de votre installation simplement pour adopter une nouvelle norme d'outillage.

L'outillage américain peut s'avérer particulièrement intéressant lorsque :

• Vous disposez déjà d'un important stock d'outillage de type américain.
• Votre presse plieuse est conçue autour d'outillage américain.
• Les changements d'outils sont relativement peu fréquents.
• Vous effectuez principalement des opérations de pliage standard
• Le coût initial de l'outillage est un élément important à prendre en compte.
• Votre production ne nécessite pas une segmentation poussée.

Autrement dit, si votre système actuel fonctionne bien, il n'y a peut-être aucune raison de le changer simplement parce qu'un autre système d'outillage semble plus moderne.

6. Qu'en est-il de la précision ?

C'est là que les arguments marketing peuvent parfois devenir un peu trop enthousiastes.

L'outillage de précision européen est souvent associé à rectification de précision, dimensions contrôlées et positionnement répétableDe nombreux systèmes d'outillage de précision sont fabriqués selon des tolérances dimensionnelles strictes, ce qui contribue à maintenir une géométrie constante des poinçons et des matrices.

Mais l'outillage ne représente qu'une partie de l'équation.

La précision finale de votre pliage dépend également de :

• rigidité du châssis de la presse plieuse
• Parallélisme entre le bélier et le lit
• étalonnage de la machine
• Compensation du bombage/de la déviation
• Précision de la butée arrière
• Épaisseur du matériau
• résistance des matériaux
• Usure des outils
• Sélection correcte de la puce V
• Configuration de l'opérateur

L'achat d'un poinçon rectifié avec précision ne transformera donc pas comme par magie une presse plieuse mal calibrée en une machine de précision.

Bon outillage + bon réglage de la machine = bons résultats de pliage.

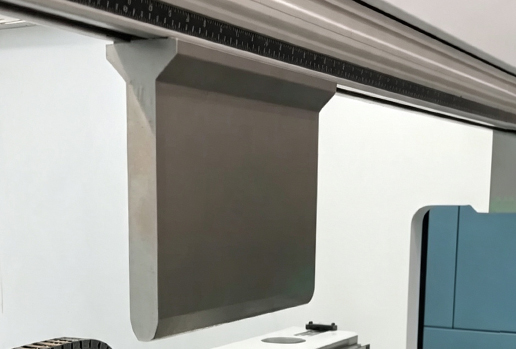

7. Qu'en est-il du pliage à haute résistance ?

Voici un autre domaine où il faut regarder au-delà de l'étiquette de l'outillage.

Si vous vous penchez régulièrement tôles épaisses, acier à haute résistance ou pièces de grande taille, les questions importantes sont :

Quelle est la charge admissible ?

Comment la charge est-elle transférée ?

Quelle est la géométrie du poinçon ?

Quelle est l'ouverture du dé ?

Le support est-il conçu pour le tonnage requis ?

Par exemple, choisir un poinçon simplement parce qu'il est de « style européen » ou de « style américain » sans vérifier sa charge admissible n'est pas une bonne idée.

Le système d'outillage doit être adapté à la machine. tonnage, capacité de charge de l'outillage, épaisseur du matériau, longueur de pliage et application.

Cet article pourra peut-être vous aider à en apprendre davantage.Collection de matrices pour presses plieuses industrielles >

8. Lequel choisir ?

Voici la réponse pratique.

Choisissez l'outillage de style européen si :

Vous disposez d'une presse plieuse CNC moderne.

Vous changez fréquemment d'outillage.

Vous fabriquez de nombreuses pièces différentes.

Il vous faut des poinçons et des matrices segmentés.

Vous privilégiez la rapidité de mise en place et la reproductibilité.

Vous envisagez un serrage hydraulique ou rapide.

Vous souhaitez une large gamme d'outillage spécialisé.

Pour un atelier de fabrication à forte mixité, l'outillage de type européen peut constituer une solution très efficace.



Choisissez l'outillage de style américain si :

Votre machine est déjà configurée pour l'outillage américain.

Vous disposez d'un important stock d'outillage existant.

Votre production utilise un outillage relativement standard.

Les changements d'outils ne sont pas particulièrement fréquents.

Vous préférez une configuration mécanique simple.

Conserver son écosystème d'outillage existant est plus économique que de changer de système.



9. N'oubliez pas que la machine passe avant tout.

C'est probablement la règle la plus importante :

Choisissez le système d'outillage en fonction de la presse plieuse, et non l'inverse.

Avant de commander un nouveau poinçon ou une nouvelle matrice, vérifiez :



Système d'outillage

dimensions de la tige du poinçon

configuration du support/serrage

hauteur du poinçon

Dimensions de la matrice

Longueur de travail

Charge maximale admissible

Angle et rayon de courbure requis

tonnage de machines

Inventaire d'outillage existant

...

Et ne vous fiez pas uniquement à la marque de la machine.



Une machine fabriquée en Europe n'utilise pas forcément tous les types d'outillage européens. De même, une presse plieuse de fabrication américaine peut utiliser un système d'outillage spécifique, propriétaire ou compatible.

C'est l'interface qui compte.

Vous ne savez pas quel système d'outillage ou quelle ouverture de matrice en V convient à votre application ? [Qu'est-ce que l'outillage de presse plieuse ? Le guide ultime pour les fabricants] explique les principaux facteurs à prendre en compte avant de passer commande.

Pour plus d'informations sur le pliage de tôles épaisses, consultez notre guide : [Adaptation de l'outillage aux capacités de la machine].

10. Alors… Européen ou Américain ?

Il n'y a pas de match de boxe ici.

L'outillage européen n'est pas automatiquement meilleur.

L'outillage américain n'est pas automatiquement démodé.

Ils ont simplement été conçus autour de différentes approches de bridage, transfert de force, géométrie de l'outil et flux de production.

Si votre magasin valorise changements rapides, outillage modulaire, précision et flexibilité de productionL'outillage de style européen est généralement le choix le plus judicieux.

Si votre priorité est compatibilité, simplicité, durabilité et optimisation d'une configuration américaine existanteL'outillage américain peut être un excellent choix.

Et si vous remplacez l'outillage d'une machine existante, la meilleure solution est souvent beaucoup moins palpitante :

Achetez l'outillage qui convient réellement à votre presse plieuse.

Car même l'outillage de presse plieuse le plus cher au monde reste inutile s'il n'est pas adapté à la machine.
