Quand l'espace de pliage se restreint, les poinçons à ceinture trouvent leur chemin

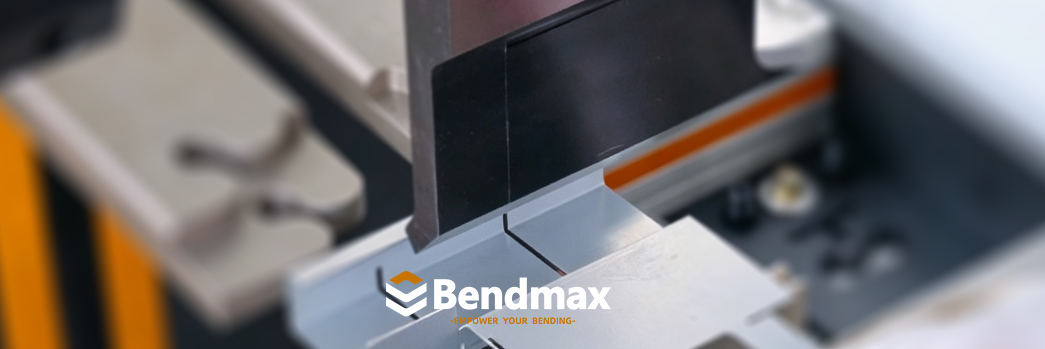

Comment la géométrie des poinçons à châssis améliore l'accès aux angles, aux cadres de porte et aux profils de fenêtre

Dans les articles précédents de la série d'outils courants pour presses plieuses Bendmax, nous avons présenté le poinçon standard pour le pliage quotidien et le poinçon à col de cygne pour les applications nécessitant un dégagement supplémentaire.

Cette fois-ci, nous examinons un autre type pratique de poinçon de presse plieuse standard : le Poinçon de ceinture.

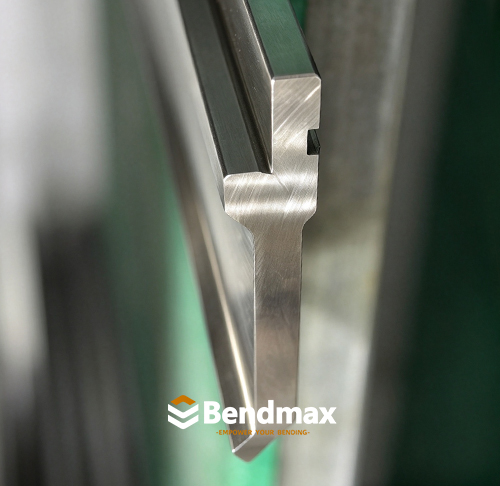

Un poinçon à ceinture a un corps étroit et pointe inclinée vers l'intérieurCette géométrie compacte permet au poinçon d'atteindre des zones de pliage où un poinçon plus large et conventionnel pourrait interférer avec la pièce à usiner.

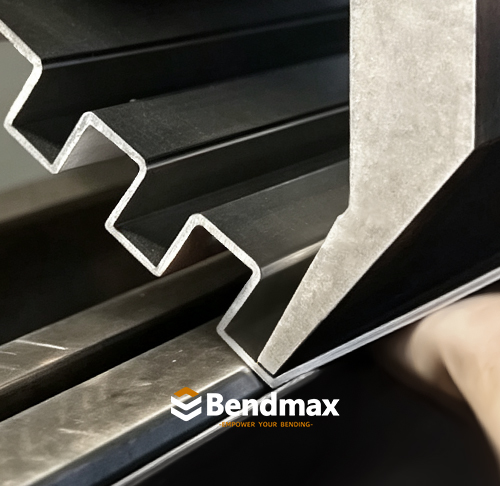

Qu'est-ce qu'un poinçon à écharpe ?



Un poinçon à ceinture est un type de poinçonnage étroit pour presse plieuse utilisé pour plier la tôle dans des espaces restreints ou exigus.

Son corps étroit et son embout biseauté le rendent adapté à des applications telles que :

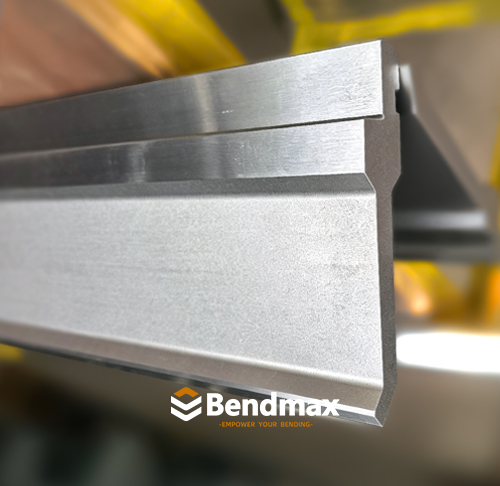

• Montants et cadres de porte

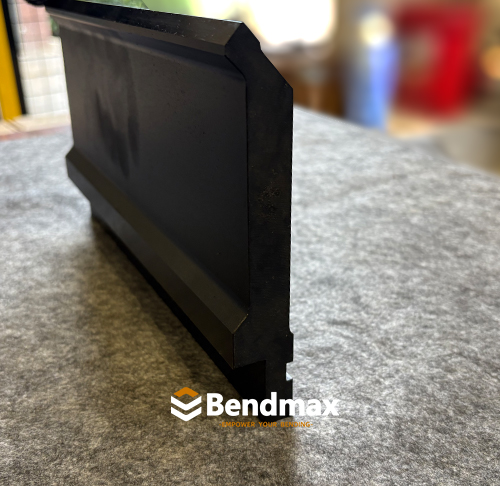

• Profilés des cadres et châssis de fenêtres

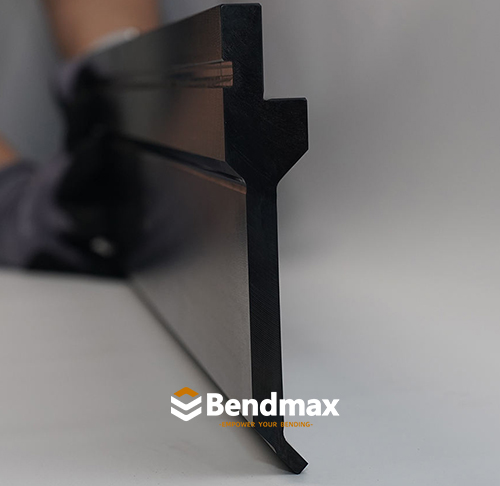

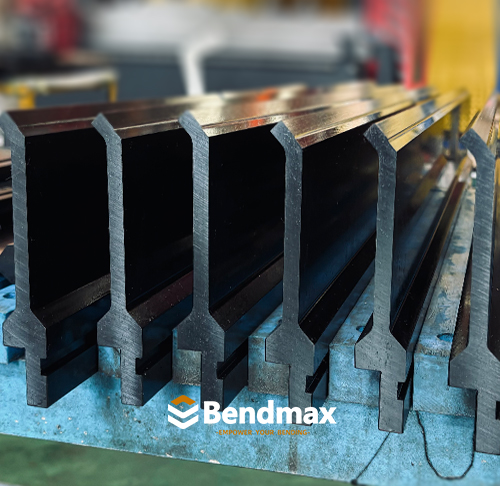

• Sections étroites en tôle

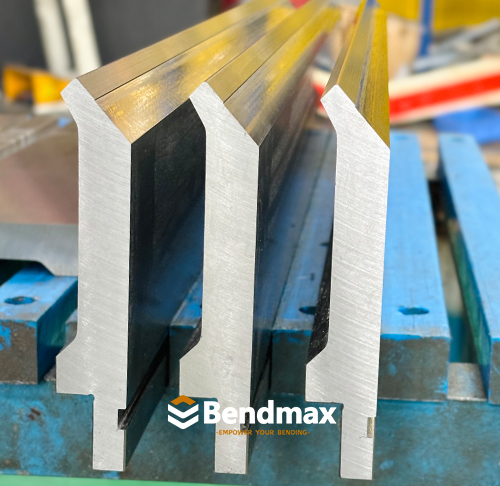

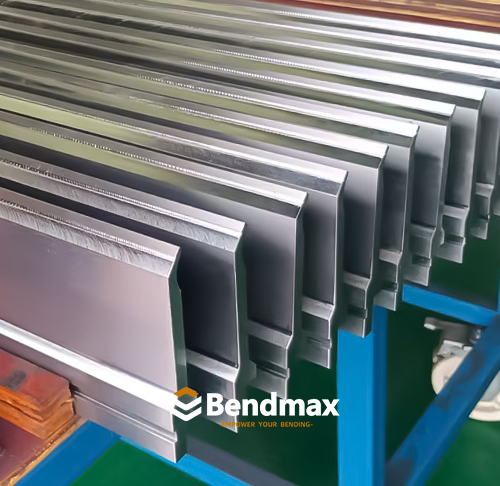

• Pliage des coins

• Petites brides de retour

• Ferronnerie architecturale

• Se courber autour de profils restreints

Bien qu'elle ait une forme particulière, une emporte-pièce à châssis n'est pas nécessairement un outil de formage spécial. Elle est généralement considérée comme un Version spécialisée d'un poinçon standard, conçu principalement pour améliorer l'accès dans les zones de virage étroites.



Comment fonctionne une perforatrice à châssis ?

Lors du pliage, le corps étroit du poinçon réduit les frottements entre l'outil et la pièce. Son extrémité biseautée permet au poinçon d'atteindre la ligne de pliage souhaitée et de travailler autour des angles ou des brides adjacentes.

Le processus de base est le suivant :

1. La tôle est positionnée sur la matrice inférieure.

2. La pointe inclinée du poinçon entre en contact avec le matériau.

3. La feuille se forme autour du poinçon et de la matrice.

4. Le profil étroit du poinçon permet un meilleur accès aux zones restreintes.

5. Le cintrage requis est réalisé avec une intervention minimale des outils.

Le résultat final du pliage dépend toujours de l'angle du poinçon, du rayon du nez, de l'ouverture de la matrice, de l'épaisseur du matériau et de la profondeur de pliage.

Coup de poing avec ceinture contre coup de poing standard

Un poinçon standard est généralement utilisé pour le pliage courant. Un poinçon à profil étroit s'avère utile lorsque la géométrie de la pièce exige un outil plus fin.

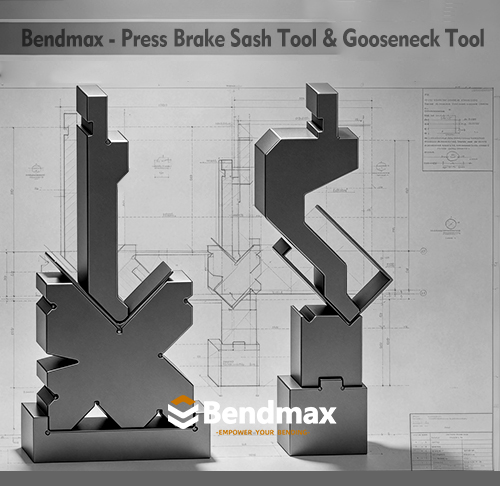

Coup de poing à la ceinture contre coup de poing au col de cygne



Les perforatrices à cadre et les perforatrices à col de cygne résolvent des problèmes différents.

• • Poinçon standard : Utilisé pour le pliage à usage général.

  • Poinçon de ceinture : Permet un meilleur accès dans les espaces étroits et dans les virages.

  • Poinçon à col de cygne : Offre un dégagement supplémentaire pour les boîtes profondes, les profilés en U et les brides de retour.

En termes simples :

Une perforatrice à châssis est conçue pour les accès étroits, tandis qu'une perforatrice à col de cygne est conçue pour les dégagements plus importants.

Le choix correct dépend de la forme et de la position de la pièce à usiner, et non du seul nom du poinçon.

Principaux avantages d'une perforatrice à ceinture

Une perforatrice à châssis adaptée peut fournir :

• Meilleur accès aux zones de virage étroites

• Interférences réduites dans les virages

• Flexibilité accrue pour la production de cadres de portes et de fenêtres

• Cintrage plus aisé des profils étroits

• Des résultats constants en production répétée

• Compatibilité avec différents types de matériaux, notamment l'acier au carbone, l'acier inoxydable et l'aluminium

Cependant, les performances réelles dépendent du matériau de l'outillage, du traitement thermique, des dimensions, de la capacité de la machine et des exigences de l'application.

Comment choisir la bonne perforatrice à ceinture ?

Avant de choisir une perforatrice à châssis, vérifiez les informations suivantes :

• Dessin ou échantillon de la pièce

• type et épaisseur du matériau

• Angle de flexion requis

• rayon de courbure intérieur

• Largeur de la bride et profondeur du profil

• Dégagement disponible autour du virage

• matrice inférieure correspondante

• système d'outillage de presse plieuse

• Tonnage de la machine et longueur de pliage

Le poinçon le plus étroit n'est pas toujours le meilleur choix. L'outil doit néanmoins offrir une résistance et une stabilité suffisantes pour la charge de flexion requise.

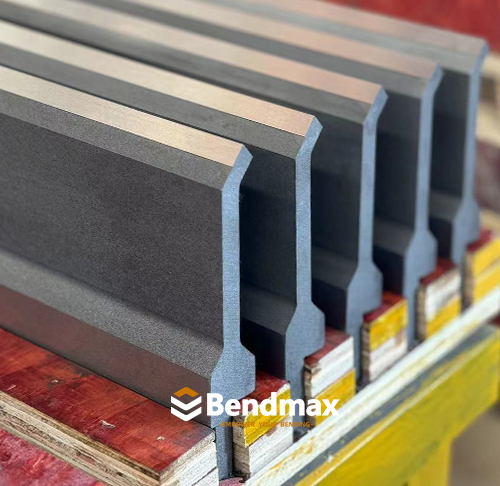

Poinçons à ceinture de Bendmax

Bendmax fabrique des poinçons et des matrices pour presses plieuses destinés aux applications de pliage standard et spécialisées.

Nos solutions de poinçonnage pour châssis sont conçues pour le cintrage de profilés étroits, l'accès aux angles et des applications telles que la production de cadres de portes et de fenêtres. Selon les exigences de la machine et de la pièce à usiner, l'outillage peut être fourni dans différentes dimensions, matériaux et systèmes de presses plieuses compatibles.

Pour obtenir une recommandation adaptée, les clients peuvent fournir :

• dessins de pièces

• Matériau et épaisseur

• Angle de flexion

• Rayon intérieur requis

• Modèle de machine

• Système d'outillage

• Longueur de poinçonnage requise

Bendmax peut alors évaluer le profil de travail et recommander l'outillage adapté à l'application.

La poinçonneuse à châssis est un type pratique de poinçon standard étroit. Son corps étroit et sa pointe inclinée offrent un meilleur accès aux zones de pliage restreintes, notamment autour des angles, des cadres de portes, des cadres de fenêtres et des profilés de tôle étroits.

Il n'est pas principalement conçu pour le dégagement de boîtes profondes comme une perforatrice à col de cygne. Son but principal est de atteindre des zones de pliage étroites où un poinçon standard conventionnel pourrait interférer.

Les poinçons standard offrent une polyvalence générale. Les poinçons à col de cygne permettent un dégagement plus important. Les poinçons à châssis améliorent l'accès dans les zones de pliage étroites.

FAQ

1. Quels matériaux peuvent être pliés avec une poinçonneuse à châssis ?

Les poinçons à châssis peuvent être utilisés pour les tôles courantes telles que l'acier au carbone, l'acier inoxydable et l'aluminium. L'épaisseur du matériau et la force de pliage appropriées dépendent du poinçon, de l'ouverture de la matrice et de la capacité de la machine.



2. Quels systèmes d'outillage de presse plieuse sont compatibles avec les poinçonneuses à châssis ?

Les poinçons Sash peuvent être fabriqués pour différents systèmes d'outillage de presse plieuse, notamment les systèmes Amada, WILA, Trumpf, LVD et de type Bystronic, en fonction de l'interface requise et de la configuration de la machine.



3. Peut-on utiliser une poinçonneuse à châssis pour des ailes courtes et des profils étroits ?



Oui. Son corps mince et son profil de travail angulaire permettent un meilleur accès lors du pliage de brides courtes, de sections étroites et de profils proches des angles, là où un poinçon conventionnel peut avoir un accès limité.

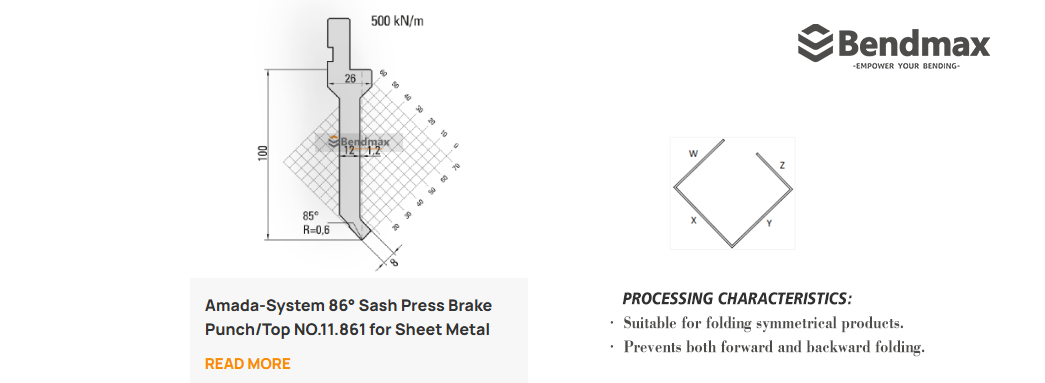

4. Quelles spécifications de poinçonnage dois-je vérifier avant de commander ?



Les spécifications importantes comprennent l'angle de poinçonnage, le rayon de bec, la hauteur et la longueur de l'outil, le système d'outillage, le matériau, le jeu requis et la charge maximale. Les dimensions de la pièce et la séquence de pliage doivent également être prises en compte.



5. Bendmax peut-il fabriquer des poinçonneuses à châssis sur mesure ?



Oui. Bendmax peut fabriquer des poinçonneuses à châssis selon des plans, des échantillons ou des dimensions spécifiées. Les angles, hauteurs, rayons, longueurs et interfaces d'outillage personnalisés peuvent être évalués en fonction de l'application.



6. Comment puis-je sélectionner la perforatrice à châssis adaptée à mon application ?



Veuillez indiquer le matériau, l'épaisseur, l'angle de pliage, le rayon intérieur, les dimensions de la bride, le modèle de la machine et le système d'outillage. Un dessin ou une photo de la pièce est particulièrement utile pour vérifier le jeu et choisir la combinaison poinçon/matrice appropriée.



7. Un poinçon à châssis peut-il être utilisé avec ma matrice de presse plieuse existante ?



Dans de nombreux cas, oui, à condition que le poinçon et la matrice soient compatibles au niveau du système d'outillage, de l'angle de travail, du rayon et des exigences de formage. L'ouverture de la matrice existante doit également être vérifiée en fonction de l'épaisseur du matériau et du rayon de pliage requis. Bendmax peut vous aider à vérifier la compatibilité de l'outillage avant de passer commande.
