Dans le premier article de la série sur les outils courants pour presses plieuses Bendmax, nous avons présenté… poinçonnage standard pour presse plieuse comme base polyvalente des flexions quotidiennes.
Un poinçon standard est robuste, pratique et adapté à de nombreuses opérations de pliage classiques. Cependant, certaines pièces présentent un défi différent : Le problème ne vient pas de la force de flexion, mais d'un jeu insuffisant..
Les caissons profonds, les profilés en U, les brides de retour et les boîtiers à plis multiples peuvent gêner le poinçonnage droit classique avant la fin du processus de formage. Dans ce cas, augmenter la force de la machine ne résoudra pas le problème.
La solution réside souvent dans une géométrie d'outil différente.

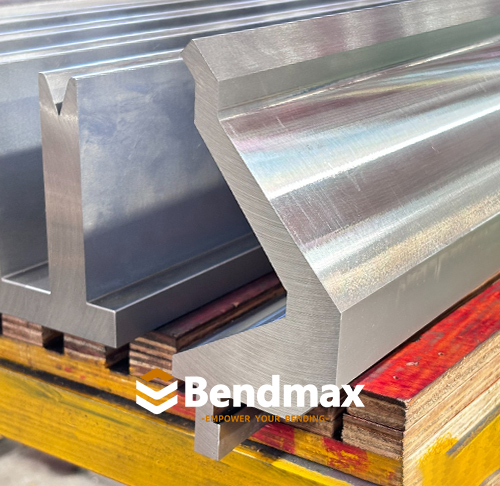

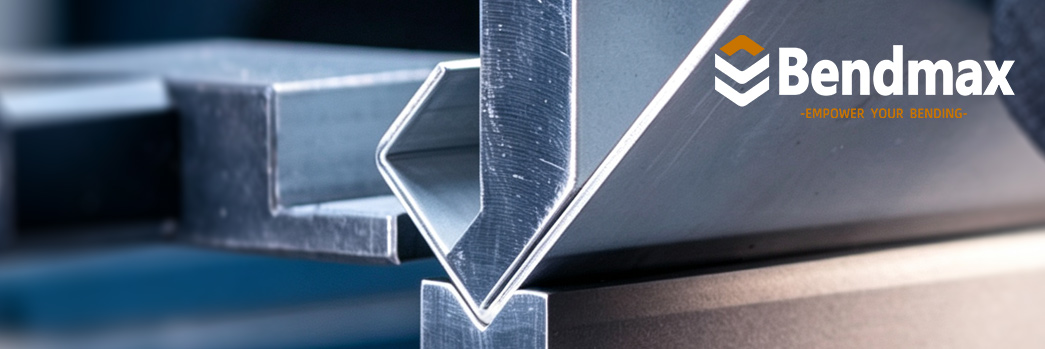

Quand les poinçons standard manquent de place, les poinçons à col de cygne prennent le relais.

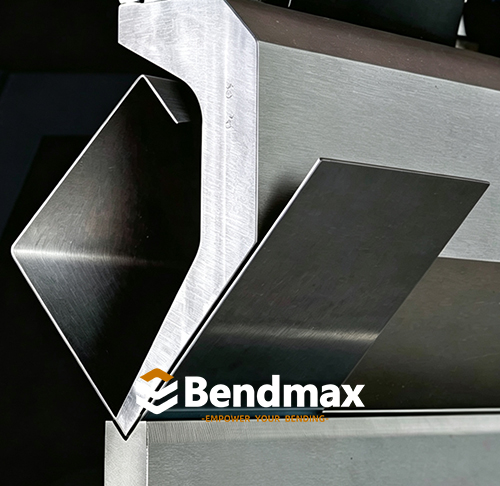

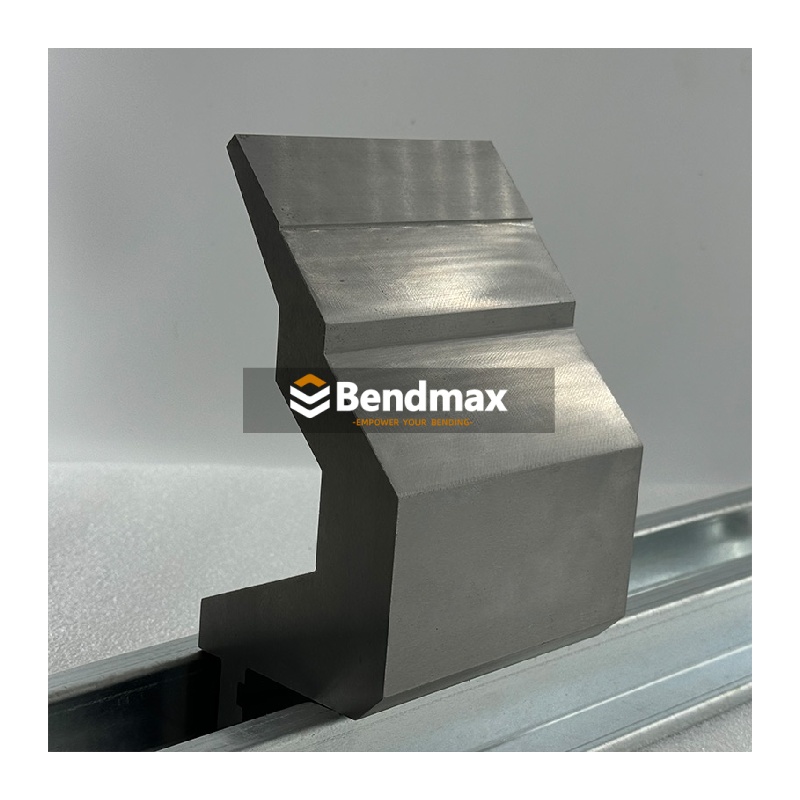

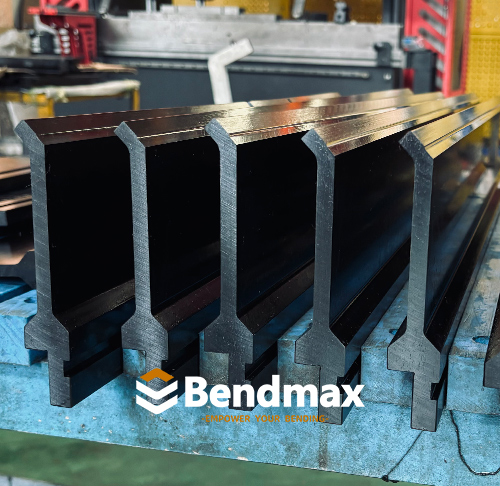

A Poinçon à col de cygne Il s'agit d'un outil supérieur spécialisé pour presse plieuse. Son profil encastré, incurvé ou décalé crée un dégagement supplémentaire derrière la pointe du poinçon.
Cette zone ouverte permet aux brides préalablement formées et aux sections profondes des pièces de se déplacer autour du corps du poinçon sans entrer en collision avec l'outillage.
Comparée à une perforatrice standard classique, une perforatrice à col de cygne est particulièrement utile pour :
Son nom provient du profil caractéristique en forme de col de cygne de l'outil. Sa géométrie est conçue pour créer l'espace nécessaire là où un poinçon droit gênerait normalement la pièce à usiner.

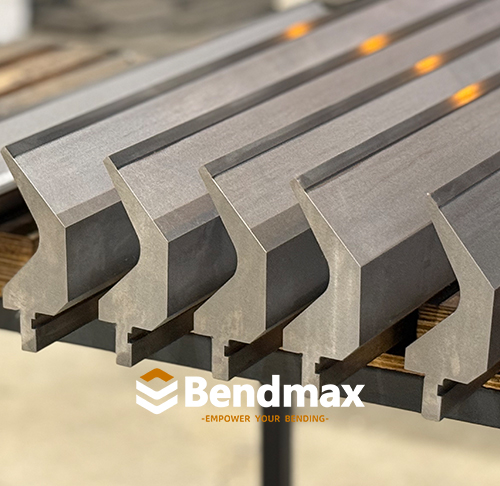

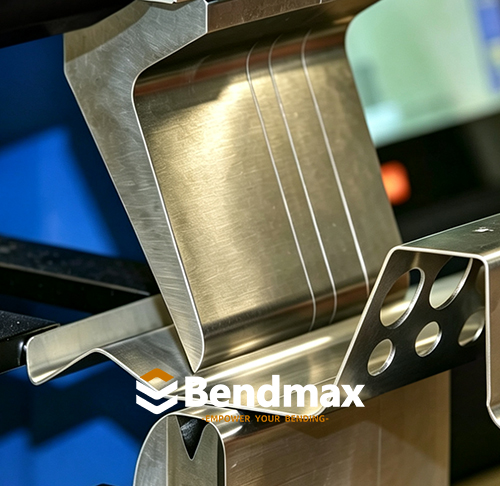

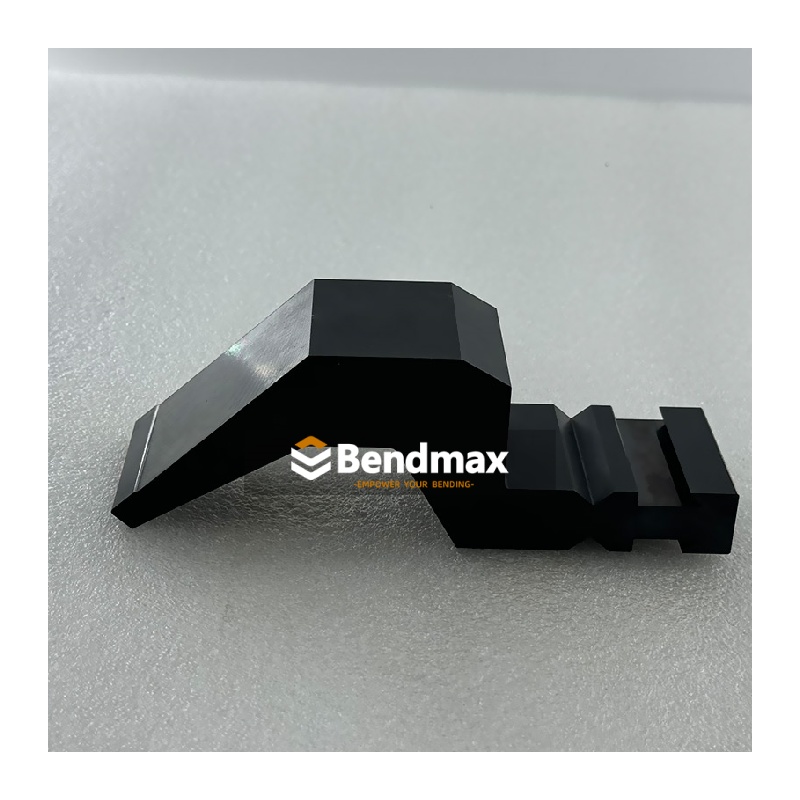

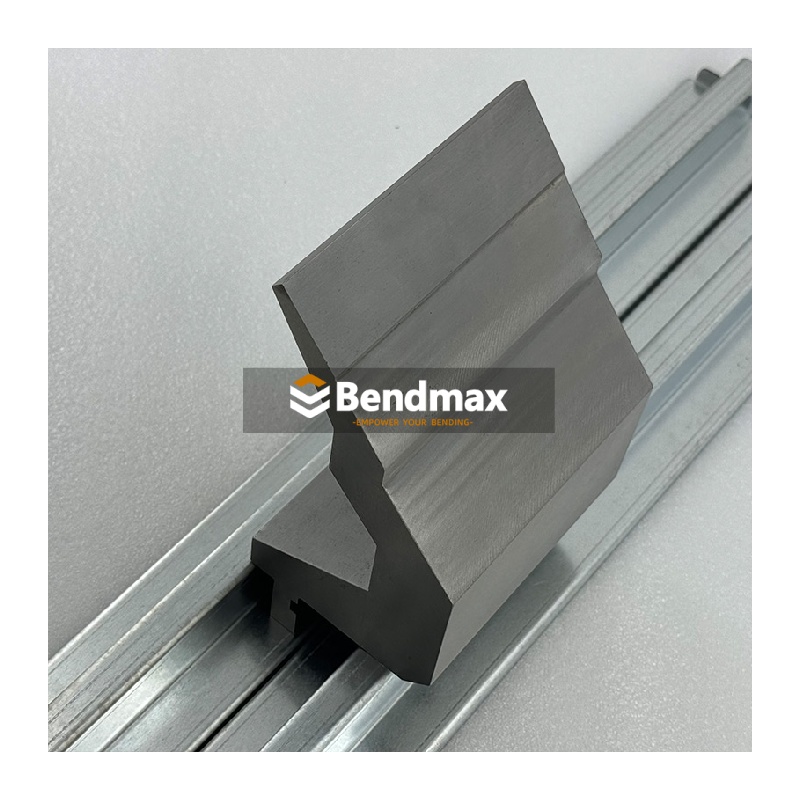

 Bednmax - Système Amada de presse plieuse à col de cygne/poinçonneuse |  Bednmax - Système Amada de presse plieuse à col de cygne/poinçonneuse |  Presse plieuse à col de cygne/poinçonneuse à col de cygne Bednmax - Système WILA/Trumpf |  Bednmax - Système Bystronic de presse plieuse à col de cygne/poinçonneuse |
Une poinçonneuse standard possède un corps relativement solide et robuste. Cette conception lui confère une bonne résistance structurelle et la rend adaptée aux travaux de pliage courants.
Cependant, lors de pliages complexes, la pièce ne reste pas plane.
Après le premier pliage, la bride se soulève. Après plusieurs pliages, la pièce peut commencer à entourer l'outil supérieur. Lorsque la bride suivante se soulève, elle peut entrer en collision avec le corps plein du poinçon standard.
Les problèmes d'interférence typiques comprennent :
Ceci est un problème de dégagement, pas nécessairement un problème de force.
La résistance mécanique résout les problèmes de charge. La géométrie résout les problèmes de dégagement.
Un poinçon standard plus résistant peut supporter une force de flexion plus importante, mais il ne peut pas créer d'espace supplémentaire autour d'une bride profonde ou déjà formée.

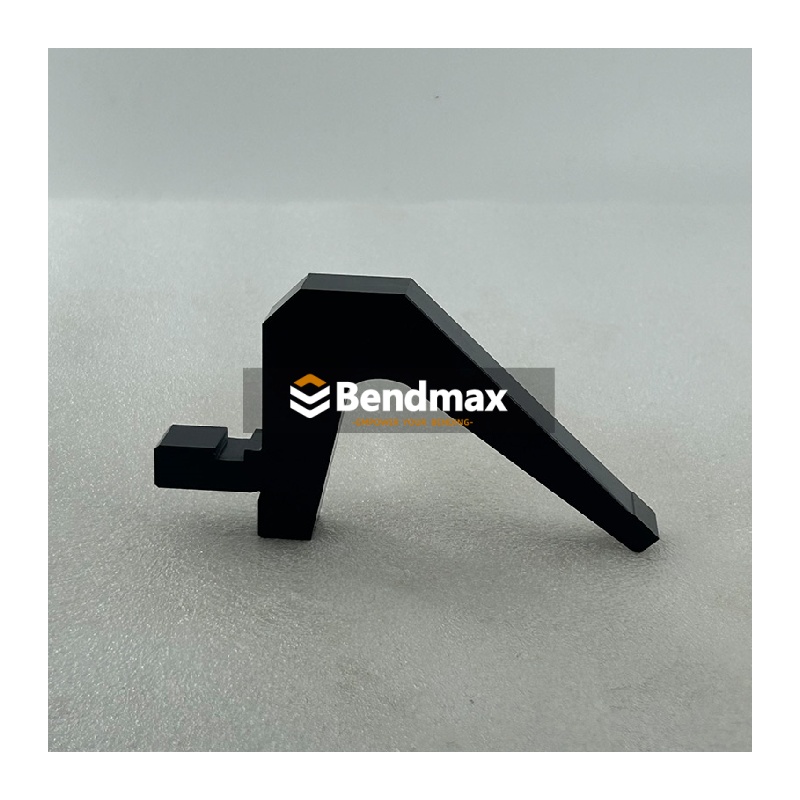

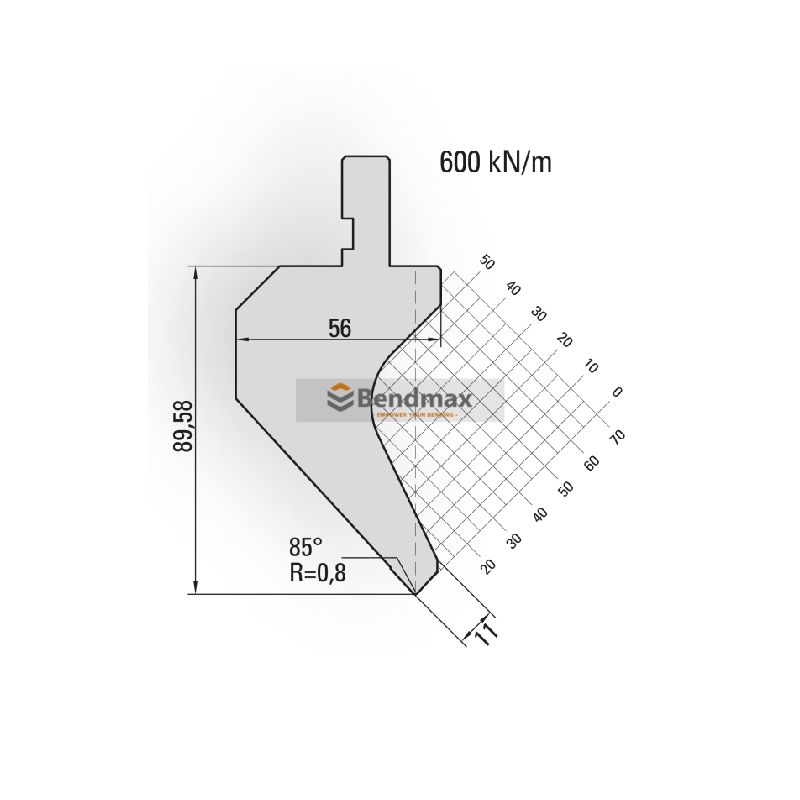

N° 11.660

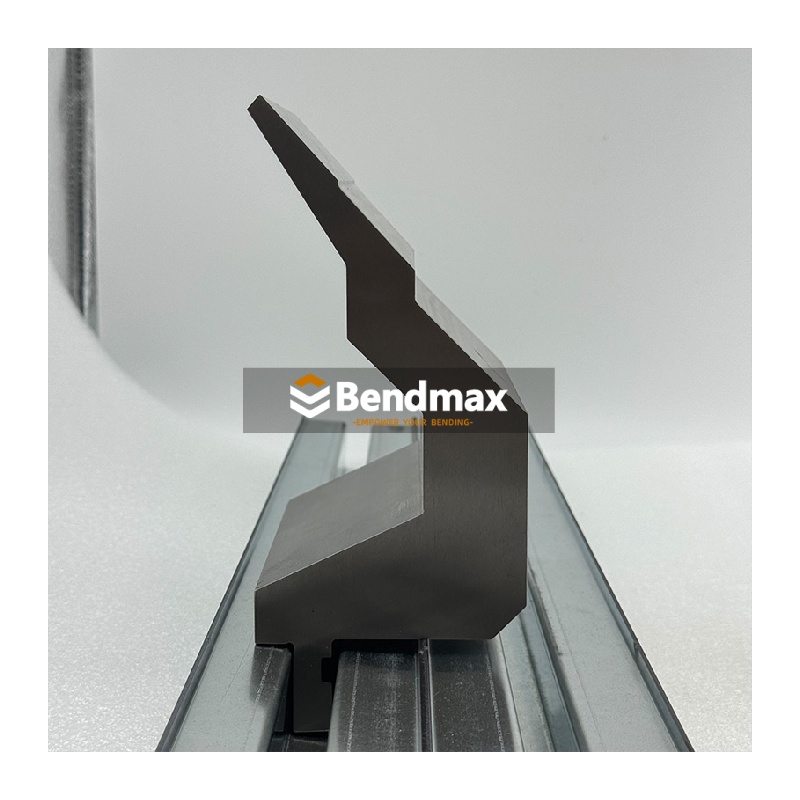

Bednmax - Système Amada de presse plieuse à col de cygne/poinçonneuse
N° 19.226

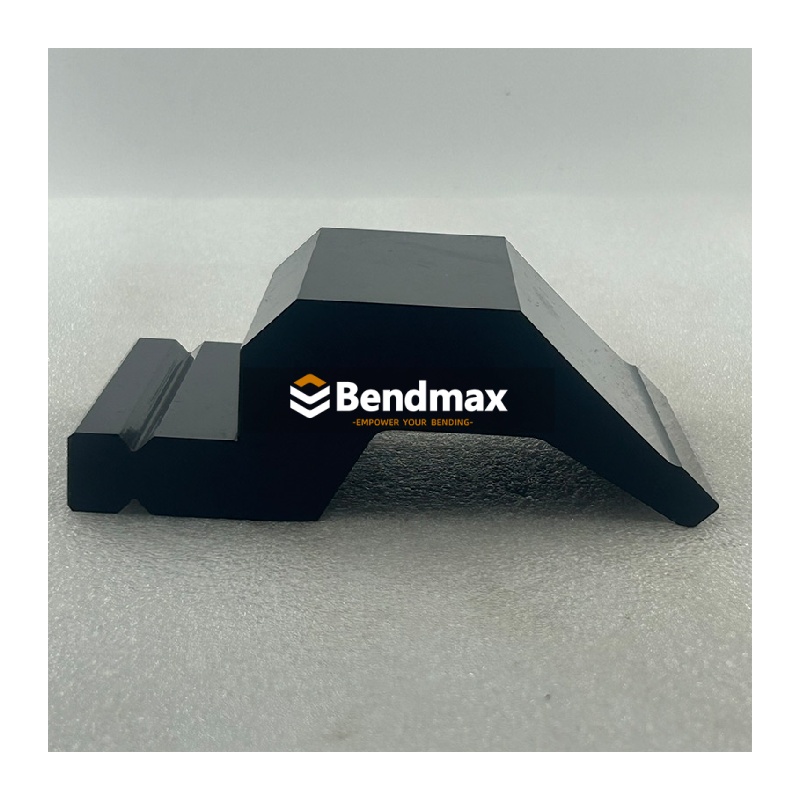

Bednmax - Système de presse plieuse Wila à col de cygne/poinçonneuse

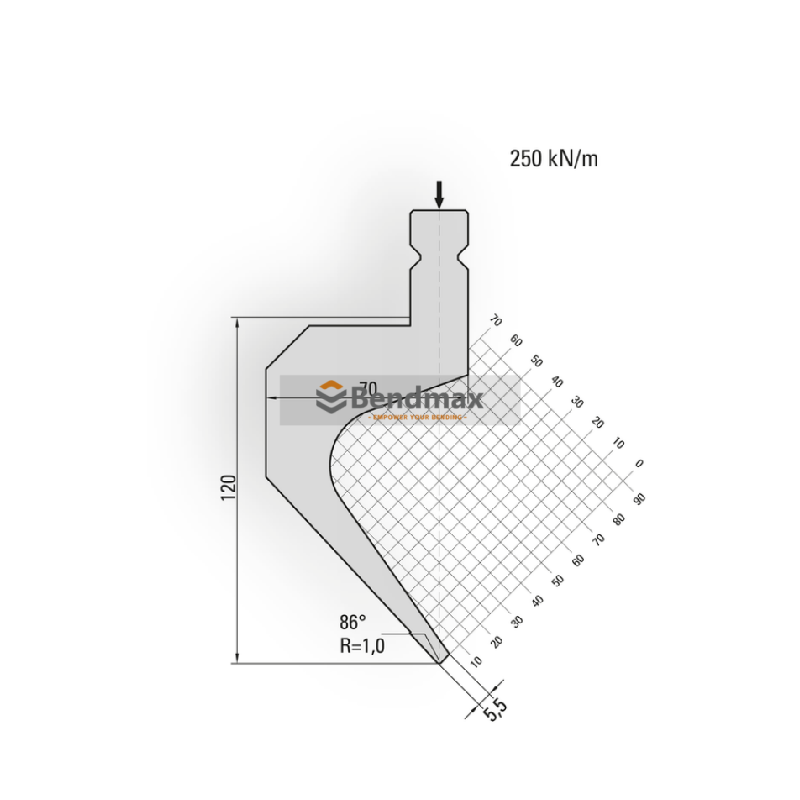

N° 15.380

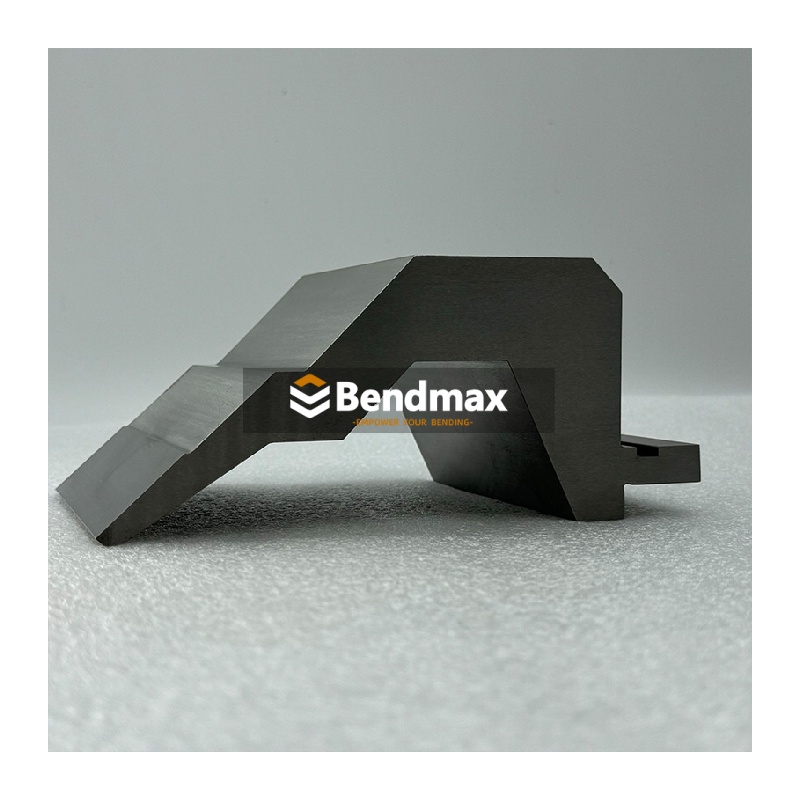

Bednmax - Système Trumpf - Presse plieuse à col de cygne/poinçonneuse

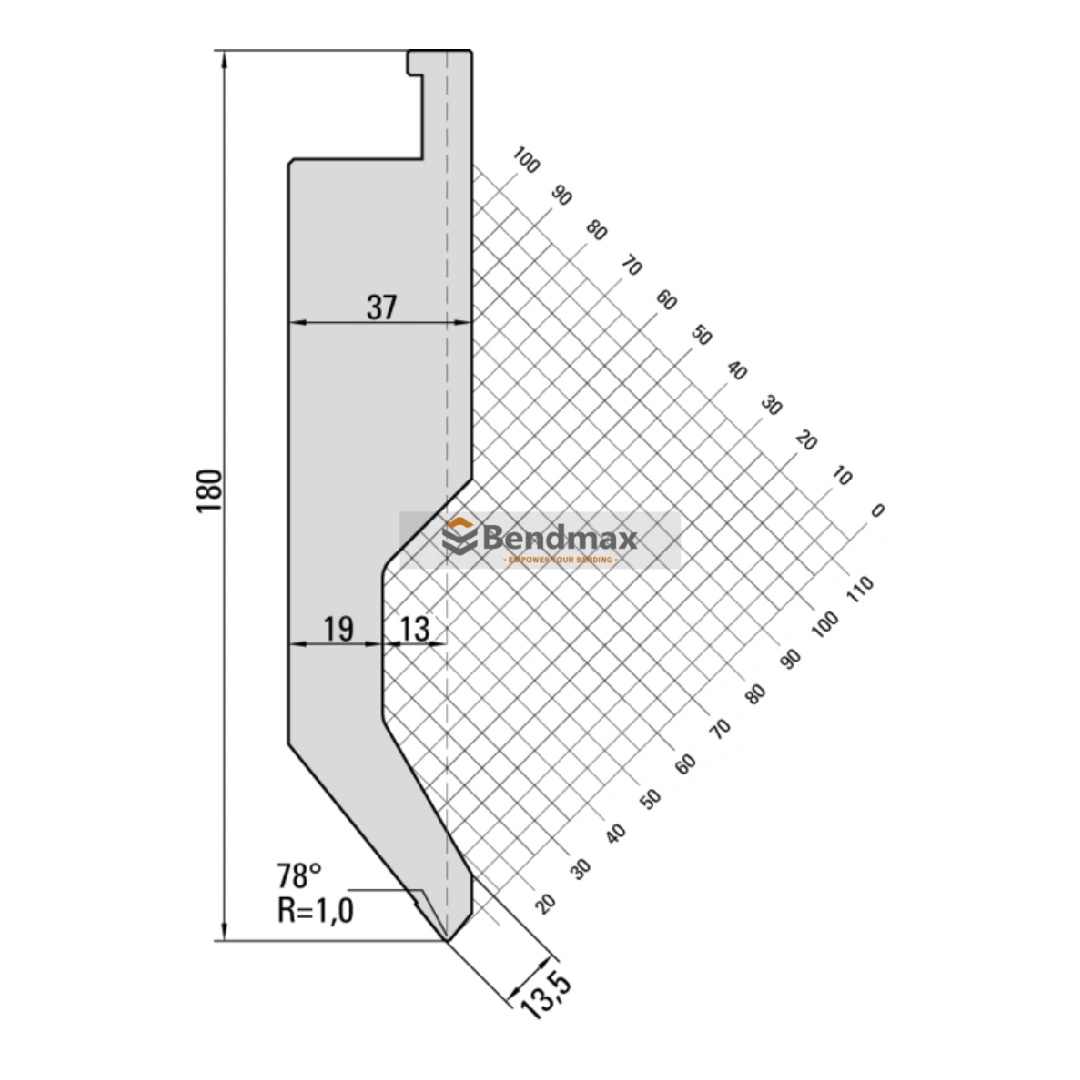

N° 16. 500
Bednmax - Système Amada de presse plieuse à col de cygne/poinçonneuse
 |

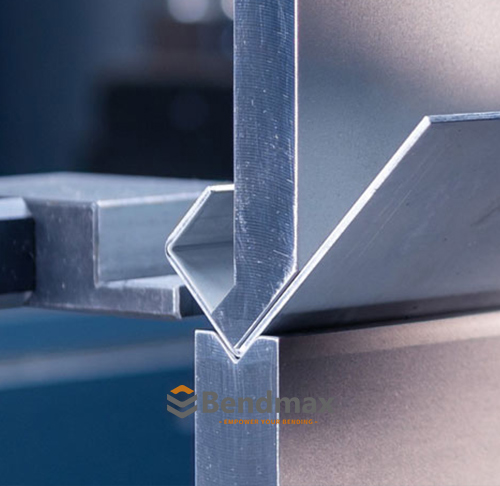

3. Comment la géométrie en col de cygne crée plus d'espace La principale caractéristique d'une perforatrice à col de cygne est son col ou gorge encastré. Au lieu d'utiliser un profil plein derrière la pointe du poinçon, l'outil enlève de la matière de la zone d'interférence. Ceci crée une zone de dégagement où la bride de la pièce peut passer pendant la course de pliage. Le principe de fonctionnement est simple :
Cette géométrie est particulièrement précieuse lors de la formation de boîtes profondes ou de plis de retour, où la pièce se rapproche de plus en plus de l'outillage supérieur au fil des opérations successives. |

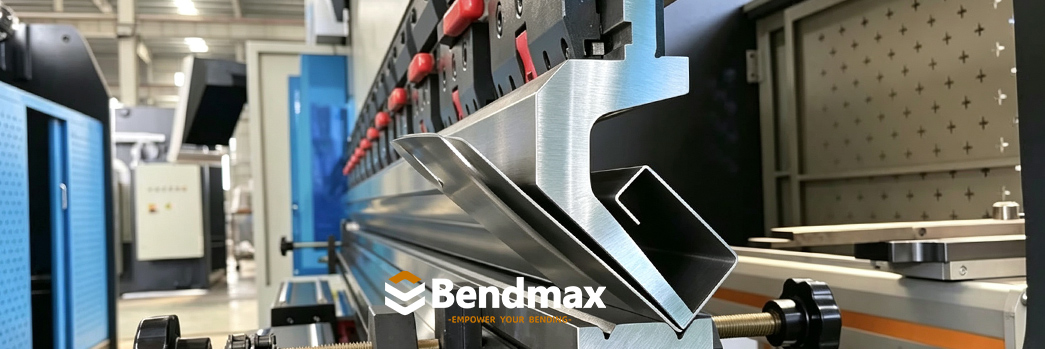

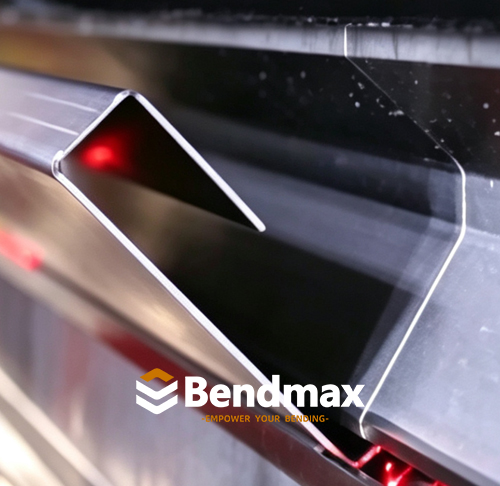

Les boîtes profondes constituent l'une des applications les plus courantes des perforatrices à col de cygne.
Lorsque les premiers côtés d'une boîte sont déjà pliés, les rebords restants peuvent se soulever près du poinçon. Un poinçon droit risque alors de heurter ces parois avant que le pliage final ne soit terminé.
Le profil encastré d'une poinçonneuse à col de cygne permet aux parois de la boîte existante de se déplacer dans la zone de dégagement.
Les produits typiques comprennent :
• Boîtiers électriques • Armoires de commande • Boîtiers métalliques • Couvercles de machines
• Boîtes en acier inoxydable • Bacs en tôle • Châssis d'équipements industriels

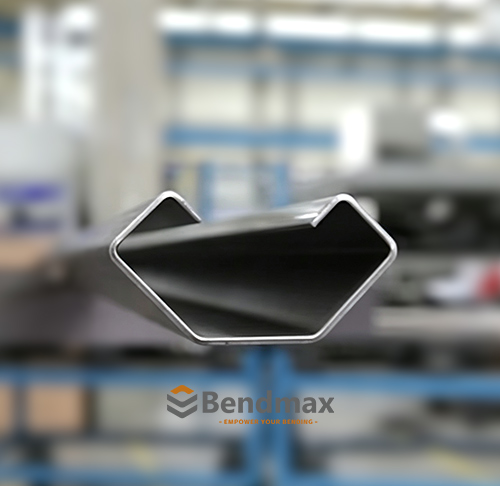

Fonctionnalité | Poinçon standard | Poinçon à col de cygne |
|---|---|---|
Objectif principal | Cintrage à usage général | Autorisation pour les profils complexes |
Conception du corps | Solide et robuste | En retrait ou décalé |
Flexion générale | Excellent | Bien |
Cintrage profond de boîtes | Limité par la marge de dégagement | Bien adapté |
Formation de canal en U | dépendant de l'application | Bien adapté |
brides de retour | Limité dans les espaces restreints | Meilleur accès |
Résistance structurelle | Généralement plus élevé | Cela dépend de la profondeur et de la conception de la gorge |
Meilleur avantage | Force et polyvalence | Dégagement supplémentaire de la pièce |
Ces deux outils ne sont pas directement interchangeables.
On choisit généralement un poinçon standard lorsque la pièce à usiner présente une géométrie classique et un dégagement suffisant. Un poinçon à col de cygne s'avère utile lorsque la pièce à usiner gêne physiquement l'utilisation de l'outil standard.
Le principal avantage d'une poinçonneuse à col de cygne n'est ni une capacité de tonnage supérieure ni un angle de pliage plus aigu.
Son principal avantage est dégagement supplémentaire.
Cela peut aider les fabricants :
Courbes plus profondes complètes
Réduire l'interférence entre le poinçon et la pièce.
Formez plus facilement les brides de retour.
Améliorer l'accès aux profils étroits
Réduire le besoin de découpes de dégagement spéciales sur les pièces
Simplifier les séquences de pliage complexes
Améliorer la flexibilité de la production
Pour de nombreuses applications de poinçonnage en profondeur, la géométrie correcte du poinçon peut être plus importante que le simple choix d'un outil plus robuste.
Presse plieuse à col de cygne / poinçonneuse en forme de cygne |
Le dégagement créé par une poinçonneuse à col de cygne provient de l'enlèvement de matière du corps de la poinçonneuse.
Cela signifie qu'une gorge plus profonde peut réduire la section transversale supportant l'embout de travail. Plus la gorge est profonde, plus le poinçon peut devenir plus sensible à : • Charge de flexion • Déflexion de l'outil • Chargement inégal • Pression concentrée • Longueur du poinçon incorrecte • Force de formage excessive • Sélection de matrice incorrecte
|
|
Pour cette raison, une perforatrice à col de cygne ne doit pas être choisie uniquement en fonction de son apparence ou de la profondeur de sa gorge. Le dégagement requis doit être équilibré avec : • Épaisseur du matériau • Type de matériau • Rayon intérieur requis • Profondeur du boîtier ou de la bride • Longueur de flexion • Angle de poinçonnage • Ouverture de la matrice en V • Tonnage de la machine • Capacité de charge des outils • Méthode de pliage réelle
Une perforatrice à col de cygne est conçue pour créer de l'espace, mais elle doit tout de même présenter une résistance structurelle suffisante pour l'application visée. |

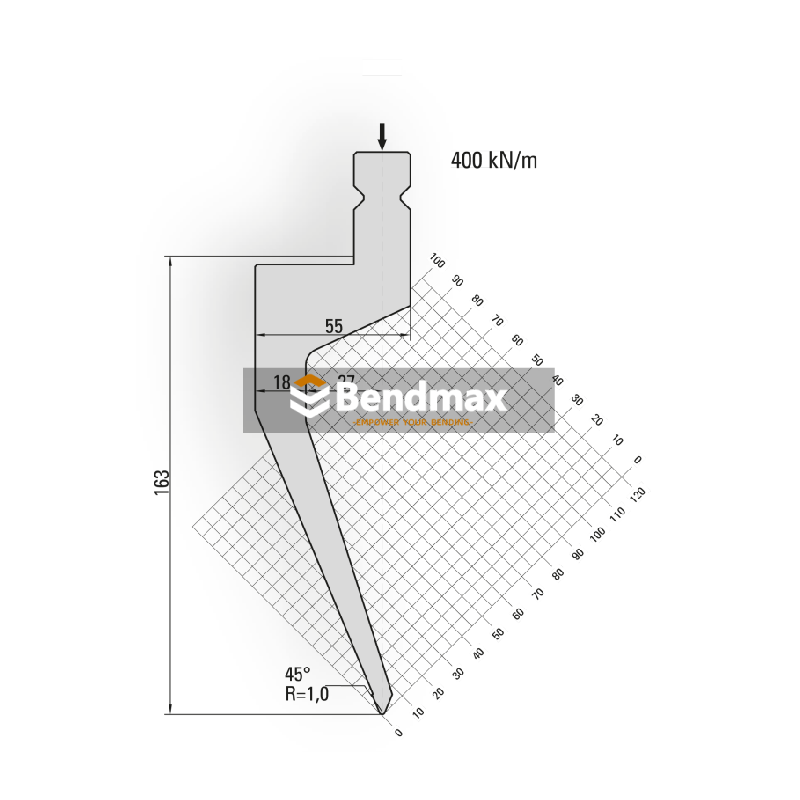

La profondeur de la gorge détermine l'espace disponible derrière la pointe du poinçon.
Une gorge peu profonde peut convenir à : • Brides de retour courtes •Profondeurs de boîte modérées •Petits canaux •Amélioration générale du dégagement
| Une gorge plus profonde peut être nécessaire pour : •Murs hauts en forme de boîte •Profils en U profonds •brides de retour longues •Enceintes aux dimensions internes restreintes •Pièces complexes à plusieurs coudes |
Cependant, une gorge plus profonde n'est pas toujours préférable. Une gorge très profonde peut réduire la rigidité de l'outil et limiter la charge de flexion admissible.
La bonne approche consiste à sélectionner le profondeur de gorge minimale assurant le dégagement requis, tout en conservant une résistance et une stabilité suffisantes.
Le choix des outils n'est qu'un aspect de la réussite du cintrage de boîtes. La séquence de cintrage influe également sur le jeu.
Pour de nombreux composants de forme parallélépipédique, il est conseillé aux opérateurs de commencer par plier les ailes les plus courtes. Cela permet de préserver l'accès pour les pliages ultérieurs et de réduire le risque d'encercler le poinçon avec des parois déjà formées.
Avant la production, vérifiez :
La hauteur de chaque bride
La distance entre les murs opposés
La profondeur de la gorge du poinçon
La longueur du segment de poinçon
Dimensions du porte-outil

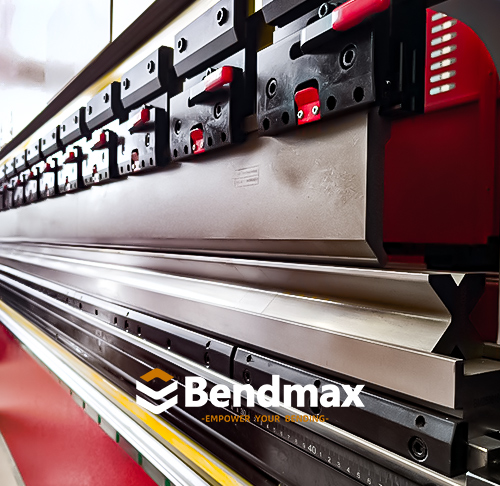

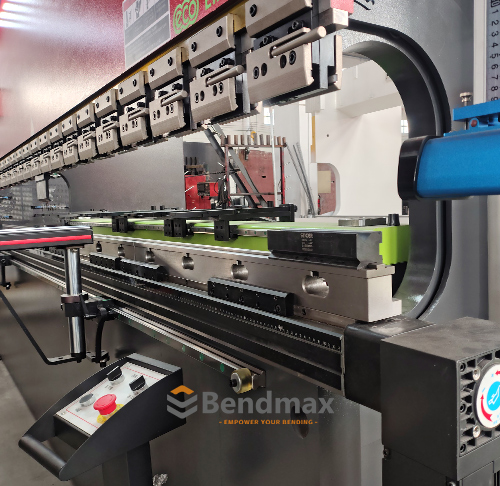

La machine lumière du jour
La position du dernier virage
La possibilité d'interférences aux coins

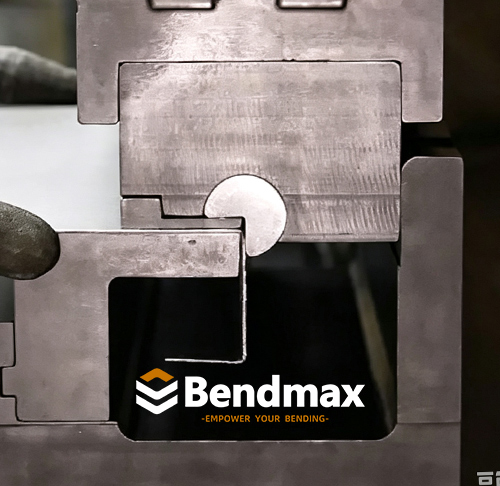

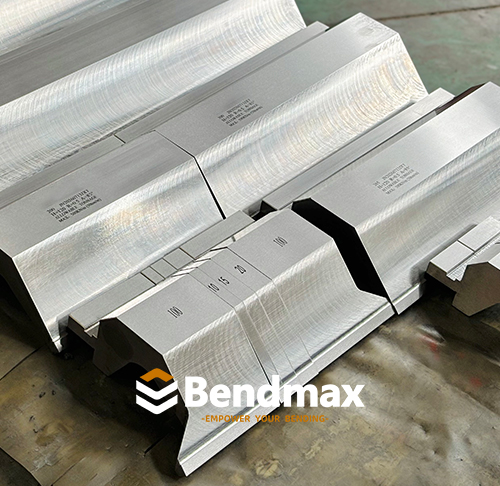

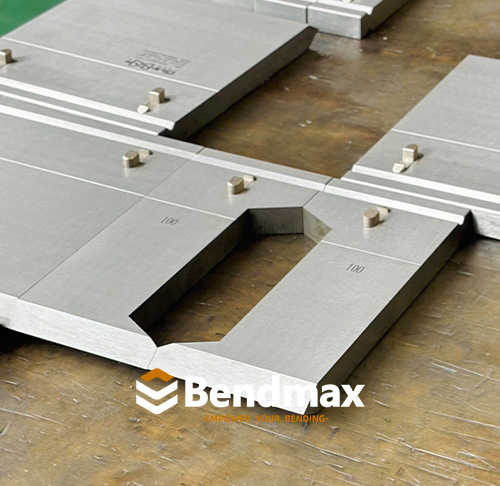

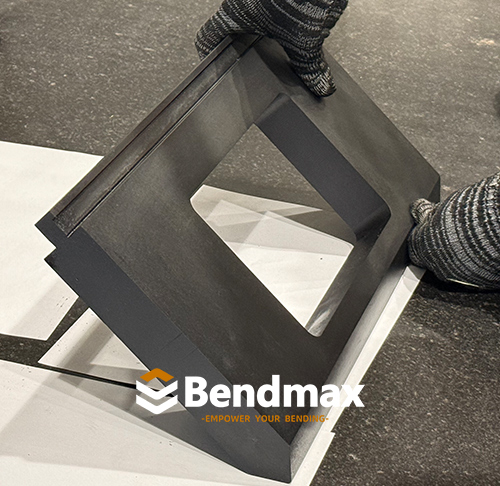

Pour les boîtes étroites ou entièrement fermées, des outils segmentés ou des sections de corne spéciales peuvent être nécessaires. Un seul poinçon à col de cygne ne peut pas résoudre tous les problèmes de dégagement horizontal ou d'angle.

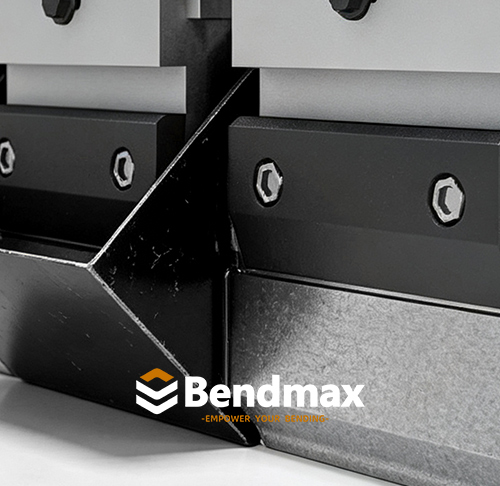

Bien que les poinçonneuses à col de cygne offrent un dégagement plus important, elles n'éliminent pas toutes les limitations de pliage.
Une perforatrice à col de cygne peut ne pas convenir dans les cas suivants :
La charge de flexion requise est trop élevée.
La profondeur de la gorge est insuffisante.
La profondeur du boîtier dépasse le dégagement disponible pour la machine.
L'outil est trop long pour la charge requise
La pièce à usiner nécessite un dégagement aux deux extrémités du poinçon.
La pièce nécessite un décalage ou un profil de cornet spécial.

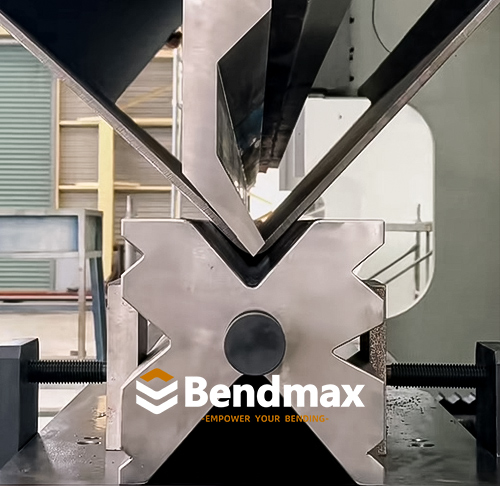

La puce V-die sélectionnée ne correspond pas à l'application.
Dans ces situations, la solution peut impliquer :
Le choix du meilleur outillage dépend de la géométrie complète de la pièce et non d'une seule dimension.

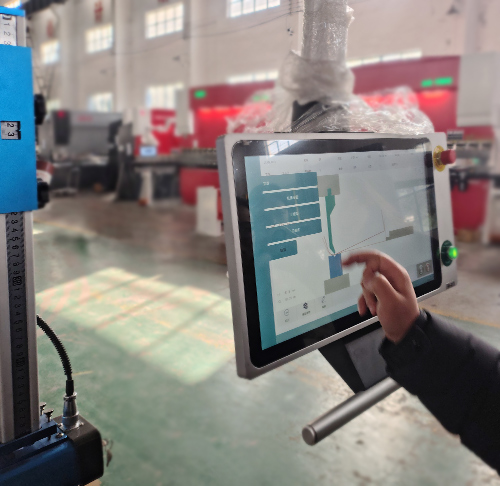

Avant de choisir une perforatrice à col de cygne, veuillez consulter les informations suivantes.
|
|

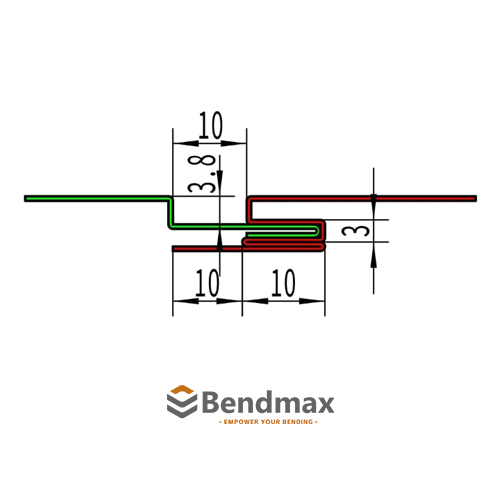

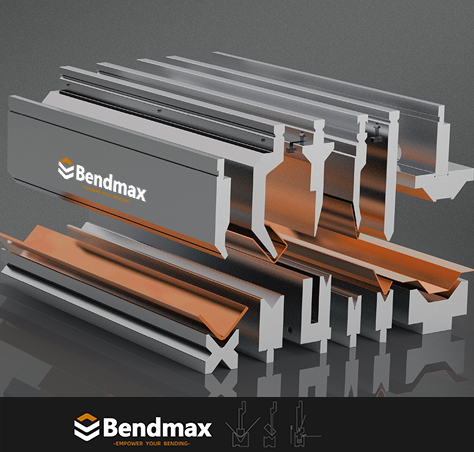

Système d'outillageVérifier l'interface de l'outillage de la presse plieuse, par exemple :
|
Bendmax fabrique des poinçons et des matrices pour presses plieuses destinés aux applications de pliage standard et spécialisées.
Nos solutions de poinçonnage à col de cygne sont conçues pour fournir :
 | Dédouanement fiableLes profilés encastrés créent un espace supplémentaire pour les boîtes profondes, les profilés en U et les brides de retour. | |
 | Géométrie de précisionL'usinage et le meulage précis contribuent à maintenir des dimensions de poinçonnage et des performances de formage constantes. | |
 | Sélection des matériaux appropriésSelon l'application, l'outillage Bendmax peut être fabriqué à partir de matériaux tels que le C45 ou le 42CrMo. | |
 | Personnalisation basée sur l'applicationDifférentes profondeurs de gorge, angles de poinçonnage, hauteurs et longueurs de travail peuvent être envisagés en fonction des exigences de la pièce et de la machine du client. | |
 | Compatibilité du systèmeDes outils peuvent être fournis pour les systèmes de presses plieuses couramment utilisés, sous réserve de confirmation de l'interface et des dimensions requises. |
Pour les poinçons à col de cygne sur mesure, les clients peuvent fournir un dessin de la pièce, l'épaisseur du matériau, l'angle de pliage, la hauteur de la bride et les informations relatives à la machine. Bendmax peut alors évaluer le jeu requis et recommander une conception d'outillage adaptée.
Un poinçon à col de cygne est une option intéressante lorsque :
La question clé n'est pas :
« Ai-je besoin d'un coup de poing plus fort ? »
C'est:
« La pièce à usiner a-t-elle besoin de plus d'espace autour du poinçon ? »
Si la réponse est oui, une perforatrice à col de cygne pourrait être la prochaine étape idéale.
Le poinçon standard de la presse plieuse est un outil polyvalent essentiel pour le pliage quotidien. Cependant, lorsque des profils profonds, des brides de retour ou des parois déjà formées commencent à gêner l'outillage, une géométrie différente s'impose.
Une poinçonneuse de presse plieuse à col de cygne crée un dégagement supplémentaire derrière la pointe de travail, aidant les fabricants à former plus efficacement des boîtes profondes, des profilés en U et des brides de retour.
Son principal avantage est clair :
Une poinçonneuse standard offre robustesse et polyvalence. Une poinçonneuse à col de cygne offre l'espace nécessaire aux pliages complexes.
Le choix optimal doit toujours trouver un équilibre entre le dégagement, la résistance de l'outil, la capacité de la machine et la géométrie de la pièce.
Dans le prochain article de la série sur les outils courants pour presses plieuses Bendmax, nous explorerons un autre profil de poinçon spécialisé et expliquerons dans quels cas il devient plus approprié qu'un poinçon à col de cygne classique.
Le poinçon standard de la presse plieuse est un outil polyvalent essentiel pour le pliage quotidien. Cependant, lorsque des profils profonds, des brides de retour ou des parois déjà formées commencent à gêner l'outillage, une géométrie différente s'impose.
Une poinçonneuse de presse plieuse à col de cygne crée un dégagement supplémentaire derrière la pointe de travail, aidant les fabricants à former plus efficacement des boîtes profondes, des profilés en U et des brides de retour.
Son principal avantage est clair :
1. Pouvez-vous fabriquer des outils de presse plieuse sur mesure ?
Oui. Bendmax fabrique des poinçons, des matrices et des outillages sur mesure pour presses plieuses, en fonction de vos dessins, dimensions, matériaux, épaisseurs et exigences de pliage.
2. De quelles informations avez-vous besoin pour établir un devis ?
Veuillez fournir le plan d'outillage ou le plan de la pièce, le modèle de la presse plieuse, le système d'outillage, le matériau, l'épaisseur, l'angle de pliage, le rayon intérieur et la longueur requise. Des photos ou des échantillons sont également utiles.
3. Quels matériaux sont utilisés pour l'outillage de votre presse plieuse ?
Nous utilisons généralement les aciers C45 et 42CrMo, sélectionnés en fonction de la conception de l'outillage et des exigences de l'application. Des exigences particulières en matière de matériaux peuvent également être étudiées.
4. Quel est le degré de dureté atteint par votre outillage ?
En fonction de la conception de l'outillage, le corps est généralement trempé à HRC 30–35, tandis que la zone de travail peut atteindre environ HRC 54–60 pour une meilleure résistance à l'usure et une durée de vie accrue.
5. Comment garantissez-vous la précision de l'outillage ?
Nous utilisons des équipements d'usinage, de rectification et d'inspection CNC de précision pour contrôler les dimensions, la précision du profil, la rectitude et la dureté, avec une précision d'outillage typique allant jusqu'à ±0,02 mm.
6. Quel est votre délai de production ?
Le délai de livraison dépend du type d'outillage, de la quantité et des exigences de personnalisation. L'outillage standard est généralement disponible plus rapidement, tandis que l'outillage sur mesure nécessite un temps supplémentaire d'ingénierie et de production.
7. Pouvez-vous fabriquer
Oui. Nous prenons en charge les commandes OEM et les commandes en gros, y compris la fabrication d'outillage selon les plans, les spécifications et les systèmes d'outillage requis par le client.
8. Expédiez-vous des outils de presse plieuse dans le monde entier ?
Oui. Bendmax fournit des outils de presse plieuse à des clients du monde entier et peut prendre en charge l'emballage pour l'exportation, la coordination des expéditions et le service après-vente.
9. Pouvez-vous m'aider à choisir l'outillage de presse plieuse approprié ?
Oui. Veuillez nous communiquer le modèle de votre machine, l'outillage existant, le dessin de la pièce ou vos exigences de pliage. Nos ingénieurs vous recommanderont une solution d'outillage sur mesure, qu'il s'agisse de poinçonnage ou de matrice.
