Dans la fabrication moderne de tôles, le choix de l'outillage de presse plieuse approprié est tout aussi important que celui de la machine de pliage. Parmi toutes les options d'outillage inférieur, V meurt et Tu meurs sont les deux solutions les plus couramment utilisées dans les opérations de pliage sur presse plieuse.
Bien que les deux soient conçues pour le pliage de tôles, leurs structures, applications, performances de pliage et capacités de formage sont très différentes.
De nombreux fabricants sont souvent confrontés à la même question :
Cette pièce doit-elle être pliée avec une matrice en V ou en U ?
Dans certains cas, une matrice en V standard peut remplacer une matrice en U et réduire les coûts d'outillage. Cependant, dans d'autres cas, l'utilisation d'une matrice en V au lieu d'une matrice en U peut entraîner des interférences, des déformations, une faible régularité angulaire, voire une rupture par pliage.
Cet article explique les différences entre matrices en U et en V pour presse plieuse, y compris:
Si vous travaillez dans le pliage de tôles, la sélection d'outillage pour presses plieuses CNC ou la production de boîtes cintrées, ce guide vous aidera à choisir la solution d'outillage adaptée.
A V dé est la matrice inférieure la plus couramment utilisée dans le pliage sur presse plieuse.
La rainure de travail est conçue en forme de V et est principalement utilisée pour les opérations de cintrage à l'air standard et de cintrage par le bas.
Grâce à sa polyvalence et à son coût de production inférieur, la matrice en V est devenue la solution d'outillage standard pour la plupart des ateliers de fabrication de tôlerie.
Le Dé V unique Il comporte une ouverture en V et est couramment utilisé pour les applications de pliage de tôle standard.
Les applications typiques comprennent :
Principaux avantages :
Les matrices en V simple sont idéales pour les opérations de pliage CNC à haut rendement.

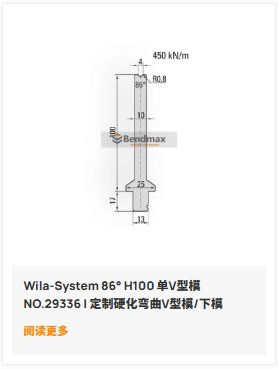

Wila-System 86° H100 Matrice en V simple N° 29336
Matrice de pliage en V trempée personnalisée / Outil inférieur

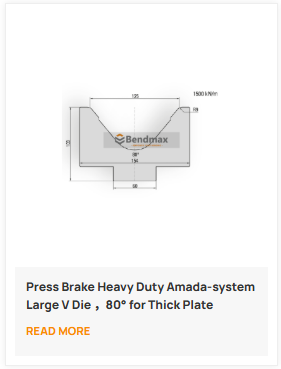

Presse plieuse robuste Amada-system matrice en V grand format
80° pour le pliage de tôles épaisses

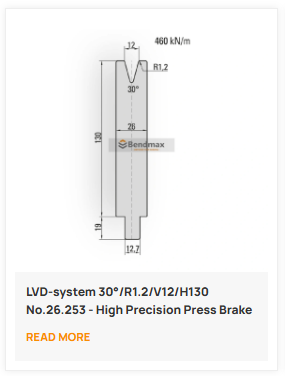

Système LVD 30° R1.2 V12 H130 N° 26253
matrice en V pour presse plieuse de haute précision
A Double V Die Elle comprend deux ouvertures en V de dimensions différentes. Cette conception permet aux opérateurs de traiter des matériaux d'épaisseurs différentes sans avoir à changer fréquemment d'outillage.
Avantages :
Les matrices à double V sont largement utilisées dans les usines de fabrication de moyenne et grande taille.

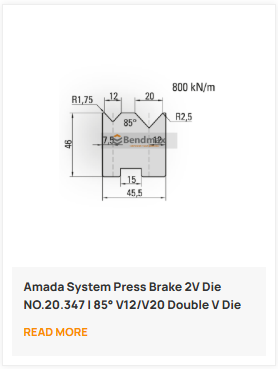

Presse plieuse du système Amada 2V Die NO.20.347
Matrice double V 85° V12/V20 pour le pliage de précision de tôles fines

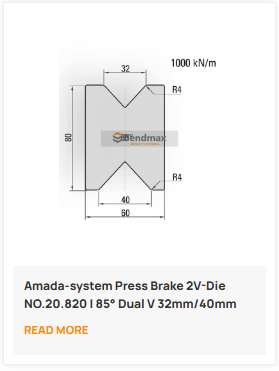

Presse plieuse système Amada 2V-Die NO.20.820
Double V à 85° 32 mm/40 mm avec ouvertures en V supérieure et inférieure
A Puce multi-V intègre plusieurs ouvertures en V dans un seul corps de puce.
Il est particulièrement adapté pour :
Avantages:

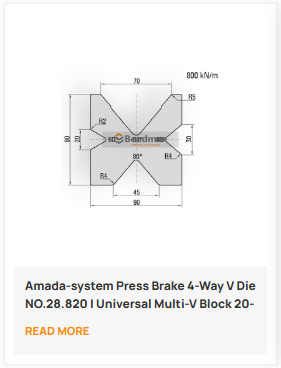

Presse plieuse Amada-system, matrice en V 4 voies n° 28.820
Bloc multi-V universel 20-70 mm

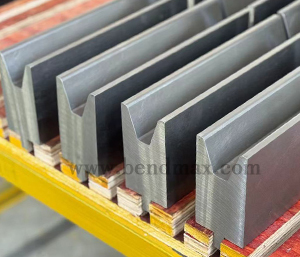

A Rayon V Die présente un fond rainuré arrondi au lieu d'un fond en V pointu.
Il est couramment utilisé pour :

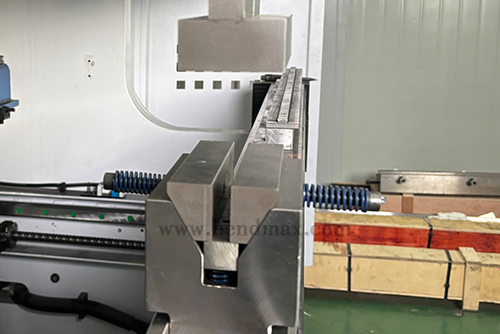

A Tu meurs est une matrice inférieure à canal profond conçue spécifiquement pour le pliage de pièces avec des brides profondes ou des structures en forme de boîte.
Comparées aux puces en V standard, les puces en U offrent un espace libre nettement supérieur à l'intérieur de l'ouverture de la puce.
Cela les rend particulièrement adaptés aux opérations de pliage complexes où des interférences sont susceptibles de se produire.
La puce U standard est principalement utilisée pour :
Caractéristiques:
Ce type de matrice en U est conçu pour :
Avantages :
Les matrices U non marquantes comprennent généralement :
Ces matrices sont largement utilisées pour :
Les matrices en U sur mesure sont spécialement conçues pour des structures de pièces uniques.
Elles sont courantes dans des secteurs tels que :

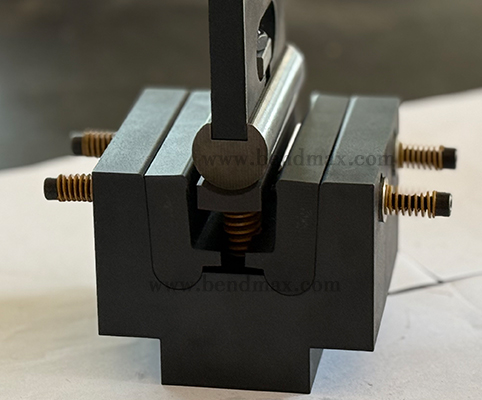

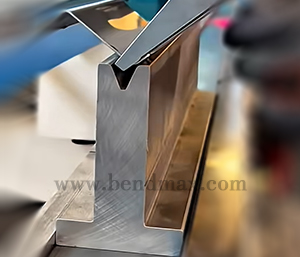

Dé standard U
Matrice de pliage à canal profond conçue pour le pliage en caisson, les brides profondes et le formage de tôles sans interférence.

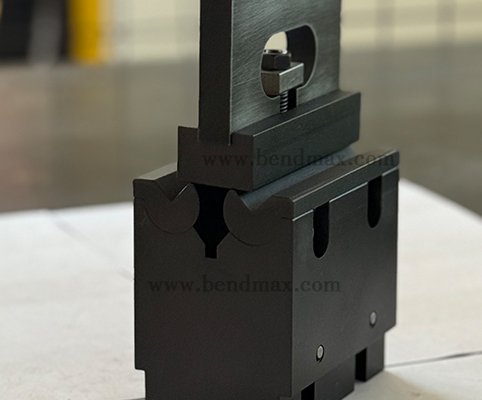

Canal standard
Matrice inférieure standard de type canal, adaptée au pliage en U, au formage de boîtiers et aux opérations de pliage en plusieurs étapes.

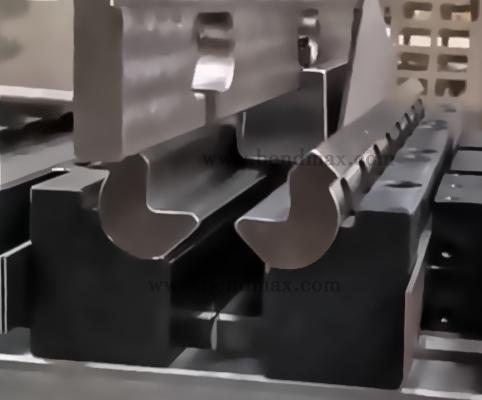

Matrices de canal sans marques
Matrices de pliage non marquantes avec protection de surface pour le pliage de l'acier inoxydable, de l'aluminium et des tôles décoratives.

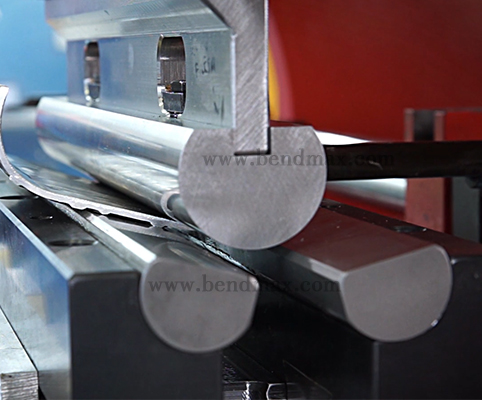

No-Mark U Die
Matrice inférieure en forme de U avec protection en PU ou en nylon pour éviter les rayures lors des applications de pliage de précision.

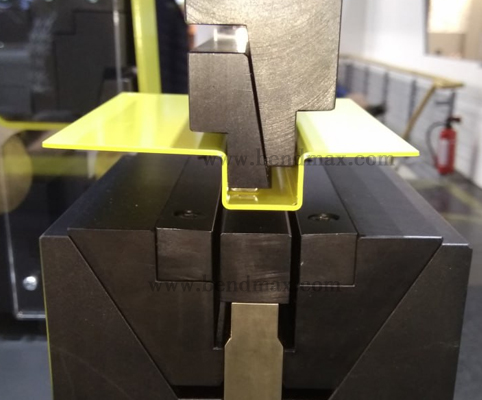

Matrices en U personnalisées
Matrices en U sur mesure conçues pour les profils spéciaux, le pliage en caisson profond et les exigences complexes de formage de tôles.
| Comparaison | V Die | Tu meurs |
|---|---|---|
| Structure de l'outil | Rainure étroite en forme de V structure standardisée Convient pour le pliage général | Cavité profonde en forme de U dégagement interne plus important Conçu pour les flexions profondes ou complexes |
| Domaine d'application | coudes standard à 90° maîtrise de l'air Production à grande vitesse Fabrication générale de tôlerie | pliage de boîtes pièces à bride profonde coudes de retour Opérations de pliage en plusieurs étapes |
| Résistance aux interférences C'est l'une des plus grandes différences. | Lors du pliage de pièces profondes, la pièce peut entrer en collision avec : • Épaules de la mort • Parois latérales de la matrice • Structure du poinçon supérieur | Les matrices en U offrent un espace interne supplémentaire qui empêche les interférences lors des opérations de pliage profondes. |
| Avantages des matrices en V | Avantages des matrices U |
|---|---|
Une efficacité de production accrue Les matrices en V sont plus faciles à installer et à remplacer, ce qui les rend idéales pour :
| Meilleure marge de sécurité pour les cintrages profonds C'est là le principal avantage des colorants à l'uranium. Lors du cintrage de structures caissonnées profondes, les matrices en V standard créent souvent des problèmes d'interférence. Les matrices U résolvent ce problème en offrant une cavité plus profonde. |
Réduction des coûts d'outillage Grâce à leur structure plus simple, les puces V sont plus économiques que les puces U. Cela réduit :
| Idéal pour la fabrication de boîtes et d'armoires Les applications comprennent :
Ces produits nécessitent souvent de multiples coudes profonds. Les matrices U améliorent considérablement la stabilité de formage. |
Meilleure compatibilité Les matrices en V sont compatibles avec la plupart des systèmes d'outillage de presses plieuses standard. Par exemple :
| Risque réduit de dommages superficiels De nombreuses puces U sont conçues avec des systèmes de protection anti-marquage. Ceci est essentiel pour :
|
Idéal pour le cintrage de l'air Le pliage moderne sur presse plieuse repose de plus en plus sur la technologie de pliage pneumatique. Les matrices en V sont privilégiées car elles offrent :
| Adapté aux structures complexes Les matrices U sont souvent nécessaires pour :
Ces structures sont difficiles, voire impossibles à traiter avec des puces V standard. |
Dans certaines applications de pliage, une matrice en V peut remplacer avec succès une matrice en U.
Cela contribue à réduire les coûts d'outillage et à améliorer la flexibilité. Par conséquent, l'objectif ultime de la présentation de leurs principes de fonctionnement, de leurs avantages et de leurs inconvénients est de nous permettre de les utiliser de manière raisonnable et efficace pour répondre à nos besoins.
Cependant, plusieurs conditions importantes doivent être prises en compte.
Si la bride est peu profonde, le risque d'interférence est moindre. Dans ce cas, une filière en V standard peut suffire.
Voici quelques exemples courants :

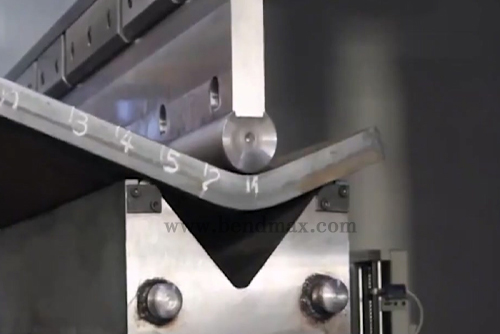

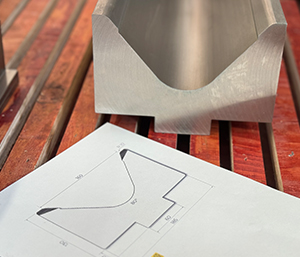

L'augmentation de la taille de l'ouverture en V crée un plus grand espace de dégagement. Cela permet de cintrer certaines structures caissonnées peu profondes sans matrice en U.
Cependant, des ouvertures en V plus grandes produisent également :

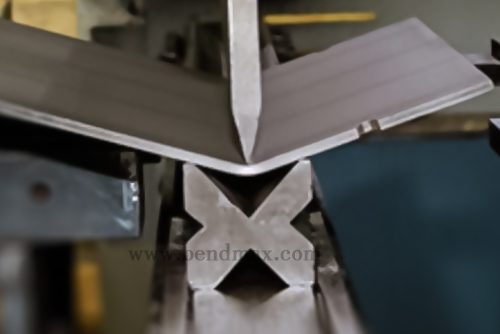

Le pliage à l'air réduit le contact entre la pièce et la matrice. Cela permet d'éviter les interférences lors de certaines opérations de pliage complexes.
De ce fait, de nombreux ateliers de fabrication modernes utilisent :
afin de réduire le besoin en matrices U spécialisées.

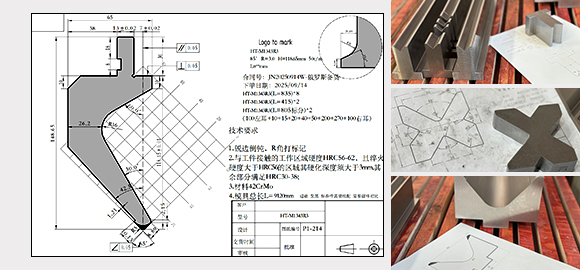

Parfois, l'interférence provient du poinçon supérieur plutôt que de la matrice inférieure.
En utilisant:
peut permettre à une matrice en V standard de réaliser des pliages plus complexes.
Bien que le remplacement d'une matrice en U par une matrice en V puisse réduire les coûts d'outillage, il introduit également plusieurs risques.
Si la bride est trop profonde, la pièce risque de heurter les épaulements de la matrice. Cela peut entraîner :
Les grandes ouvertures en V augmentent le rayon de courbure intérieur. Cela peut avoir une incidence sur :
Le cintrage à l'air avec des matrices en V de grande taille génère généralement un retour élastique plus important. Une compensation angulaire supplémentaire peut être nécessaire.
Les matrices V standard peuvent facilement laisser des marques sur :
Dans ces situations, les puces U non marquantes sont plus sûres.

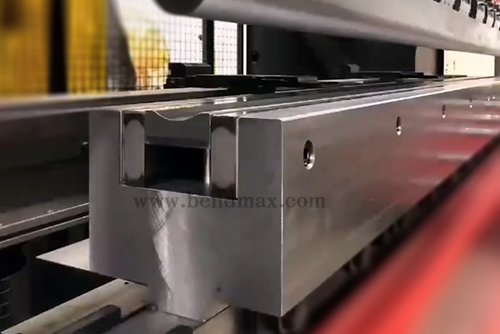

Il existe plusieurs situations où une puce U est essentielle.

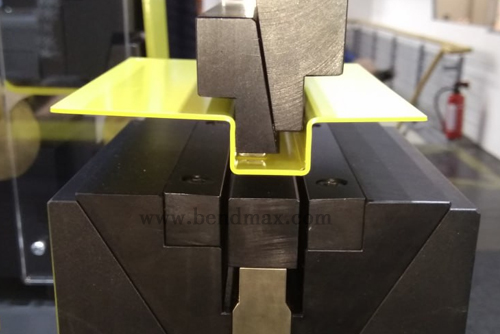

Les armoires électriques profondes et les composants de boîtier nécessitent généralement des puces en U car les puces en V standard ne fournissent pas un dégagement suffisant.
Plus on forme de coudes, plus la structure de la pièce devient complexe.
Les matrices en U offrent l'espace nécessaire pour le formage ultérieur.
Les grandes brides augmentent considérablement les risques d'interférences.
Notamment pour les matériaux épais, les filières en U sont souvent nécessaires.
Pour l'acier inoxydable poli miroir ou la tôle peinte, les matrices en U avec inserts de protection offrent une bien meilleure protection de surface.
Applications telles que :
nécessitent généralement des puces U dédiées.
Dans le pliage moderne sur presse plieuse, ni les matrices en U ni les matrices en V ne sont universellement meilleures. En revanche :
Chaque type d'outillage est conçu pour répondre à des exigences de pliage différentes.
Les matrices en V sont idéales pour :
Les U-diesels sont essentiels pour :
Aujourd'hui, de nombreux fabricants de tôles tentent de remplacer autant que possible les matrices en U par de grandes matrices en V afin de :
Cependant, pour les applications de pliage profondes et complexes, les matrices en U restent irremplaçables.
La meilleure stratégie d'outillage consiste généralement en une combinaison équilibrée de :
Cela permet d'obtenir un équilibre optimal entre :
