Comment calculer le tonnage d'une presse plieuse pour différents outillages

— Tableau des formules d'outillage et des tonnages

La force de pliage de la presse plieuse est calculée en fonction de l'épaisseur du matériau, de sa résistance, de l'ouverture de la matrice et de la longueur de pliage.

Pour le cintrage de l'air, la formule standard est :

T=1,42×σ×t2VT = \frac{1,42 \times \sigma \times t^2}{V}

T=V1,42×σ×t2​

Où:

• T = tonnage par mètre (kN/m)
• σ = résistance à la traction du matériau (N/mm²)
• t = épaisseur du matériau (mm)
• V = ouverture de la matrice (mm)

En termes simples :

• Les matériaux plus épais nécessitent un tonnage plus important.
• Une ouverture en V plus petite nécessite un tonnage plus important.
• Un matériau plus résistant nécessite un tonnage plus important.

Cette formule est couramment utilisée lors de la sélection :

• matrices de presse plieuse robustes
• matrices de presse plieuse multi-V
• matrice de pliage à grande ouverture en V

Des ouvertures de matrice plus petites et des matériaux plus épais augmentent considérablement la force de pliage.

Pourquoi le tonnage de la presse plieuse est important

Un calcul précis du tonnage aide les fabricants :

• Prévenir la surcharge de la machine
• Éviter la casse des outils
• Améliorer la précision de pliage
• Prolongez la durée de vie des outils
• Réduire les coûts de production

Un choix de tonnage incorrect peut entraîner :

• Coups de poing craqués
• matrices endommagées
• Déflexion de la machine
• Mauvais angles de flexion

Explication de la formule de tonnage d'une presse plieuse

1. Épaisseur du matériau

Le tonnage augmente de façon exponentielle avec l'épaisseur.

Exemple:

Parce que l'épaisseur est au carré dans la formule.

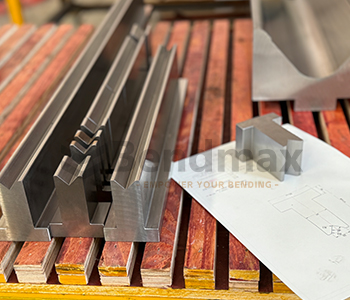

2. Ouverture de la matrice (ouverture en V)

L'ouverture en V influe directement sur le tonnage.

Une matrice de presse plieuse à grande ouverture en V réduit la force de pliage et la charge de la machine.

C'est idéal pour :

• feuilles d'aluminium
• tôle mince
• courbure à grand rayon

3. Type de matériau

Différents matériaux nécessitent différents tonnages.

Exemple:
Si l'acier doux nécessite 50 tonnes, l'acier inoxydable peut en nécessiter 75.

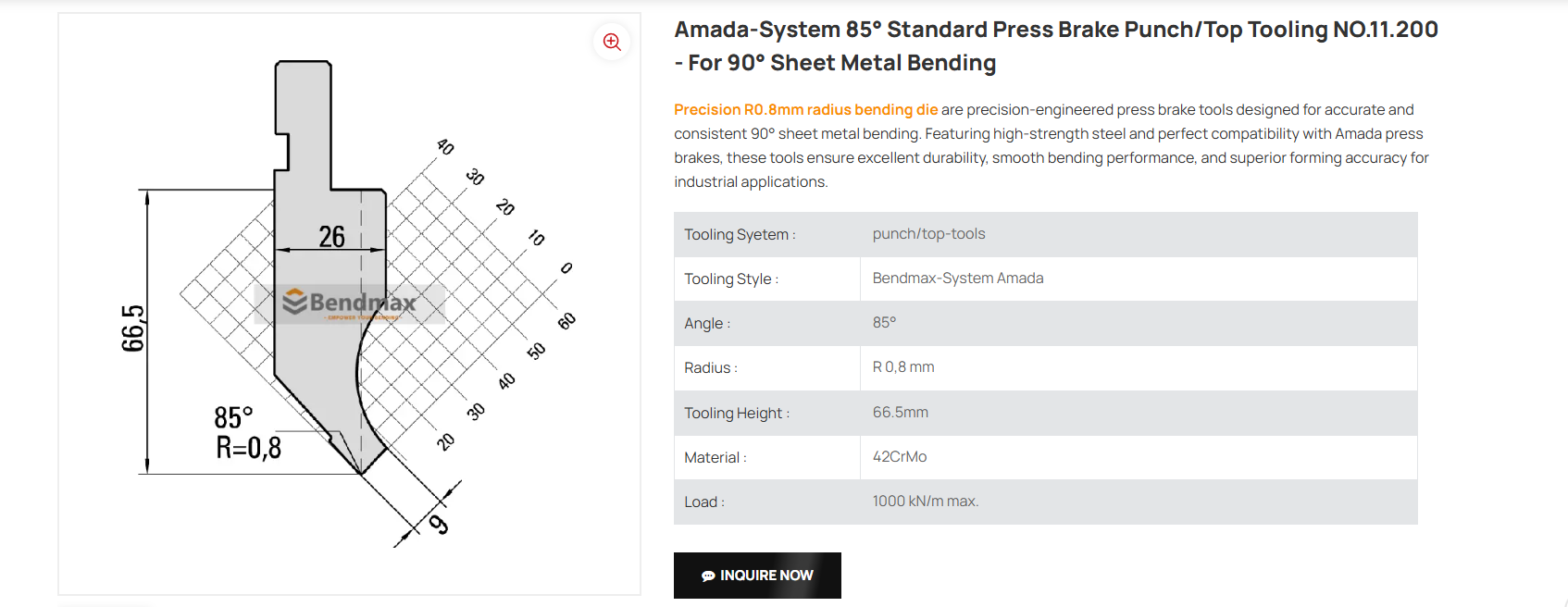

Différences de tonnage selon le type d'outillage

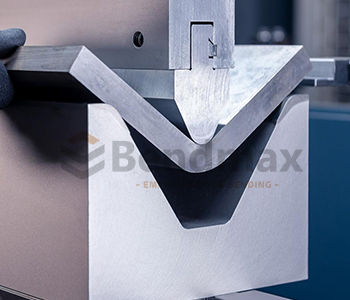

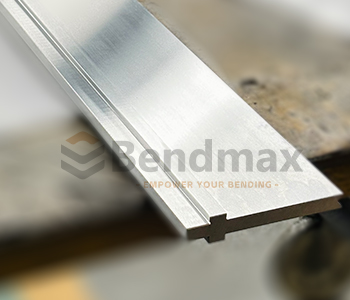

matrices de presse plieuse robustes

Idéal pour :

• pliage de plaques épaisses
• acier de construction
• applications à tonnage élevé

Mots-clés naturellement inclus : matrices de presse plieuse robustes

Caractéristiques:

• corps renforcé
• capacité de charge élevée
• options V plus petites

Avantages :

• haute durabilité
• convient aux matériaux épais
• meilleure résistance à la charge

Inconvénient:

• demande de tonnage plus élevée

Applications typiques :

• châssis de camion
• éléments de construction
• armoires industrielles

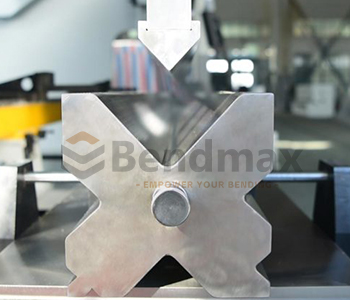

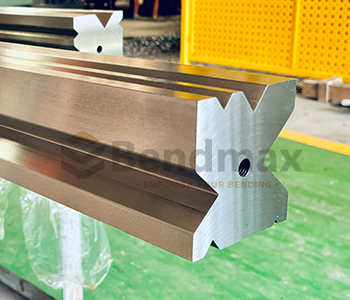

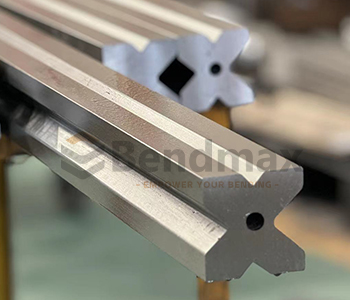

Matrices de presse plieuse multi-V

Mots-clés naturellement inclus : matrices de pliage multi-V

Les matrices Multi V contiennent plusieurs ouvertures en V dans un seul outil.

Avantages:

• une matrice pour plusieurs épaisseurs
• temps d'installation réduit
• réduction des coûts d'inventaire des outils

Applications :

• ateliers de travail
• fabrication flexible
• production en petits lots

Exemple:
Une seule puce multi-V peut inclure :

• 16 mm
• 22 mm
• 35 mm
• Ouvertures en V de 50 mm

Cela permet aux opérateurs d'optimiser rapidement le tonnage.

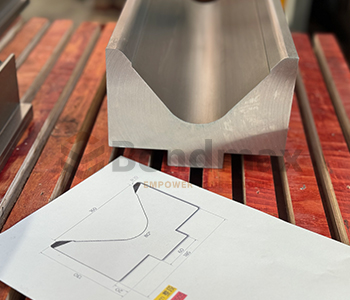

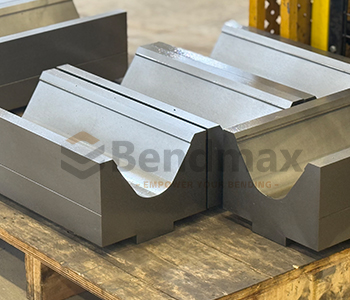

matrice de presse plieuse à grande ouverture en V

Mots-clés naturellement inclus : matrice de presse plieuse à grande ouverture en V

Les matrices en V de grande taille sont idéales pour :

• matériaux souples
• parties cosmétiques
• pliage sans marque

Avantages :

• tonnage inférieur
• rayon de courbure plus grand
• usure réduite des outils

Idéal pour :

• panneaux CVC
• enceintes
• pièces d'appareils électroménagers

Exemple de calcul du tonnage d'une presse plieuse

Matériau : Acier doux
Épaisseur : 3 mm
Ouverture en V : 24 mm

Formule:

T=1,42×450×3224T = \frac{1,42 \times 450 \times 3^2}{24}T=241,42×450×32

Résultat:

≈ 24 kN/cm

Cela équivaut approximativement à :

240 tonnes/mètre

(Les valeurs réelles varient en fonction de la géométrie de la machine et de l'outillage.)

Règle de sélection de matrices recommandée

Une règle courante :

Ouverture en V = 6 à 8 fois l'épaisseur du matériau

Exemples :

Pour les matériaux épais, choisissez des matrices de presse plieuse robustes.

Pour une production flexible, choisissez des matrices de presse plieuse multi-V.

Pour une force de pliage inférieure et un cintrage plus régulier, choisissez une matrice de presse plieuse à grande ouverture en V.

Un calcul précis du tonnage de la presse plieuse est essentiel pour un pliage sûr et efficace.

Choisir le bon outillage est important :

✅ Matrices de presse plieuse robustes pour charges élevées et tôles épaisses
✅ Matrices de presse plieuse multi-V pour une production flexible
✅ Matrice de pliage à grande ouverture en V pour une force de pliage plus faible et un rayon de courbure plus important

Chez BENDMAX, nous fournissons des outils de presse plieuse de haute précision conçus pour :

• durabilité
• précision
• compatibilité avec les principaux systèmes de presses plieuses

Contactez-nous pour obtenir des recommandations en matière d'outillage et des solutions de pliage sur mesure.

FAQ : Calcul du tonnage d'une presse plieuse

Comment calculer le tonnage d'une presse plieuse ?

Utilisez cette formule :

T=1,42×σ×t2VT = \frac{1,42 \times \sigma \times t^2}{V}T=V1,42×σ×t2​

Le tonnage dépend de :

• épaisseur
• matériel
• ouverture de la matrice

Une ouverture en V plus grande réduit-elle le tonnage ?

Oui.
Une ouverture en V plus grande réduit la force de flexion nécessaire mais augmente le rayon de courbure.

C’est pourquoi on utilise une matrice de presse plieuse à grande ouverture en V pour le pliage à faible force.

Quel outillage est le plus adapté au pliage de tôles épaisses ?

Pour les matériaux épais, utilisez des matrices de presse plieuse robustes car elles offrent :

• capacité de charge plus élevée
• meilleure résistance structurelle
• déformation réduite

Pourquoi utiliser des matrices de presse plieuse multi-V ?

Les matrices de presse plieuse multi-V améliorent l'efficacité en permettant plusieurs ouvertures en V dans une seule matrice.

Avantages:

• moins de changements d'outils
• coût d'outillage inférieur
• plus grande flexibilité

Bendmax fournit des données de tonnage de référence pour chaque produit, qui peuvent servir de guide lors du choix de l'outillage. Vous pouvez également contacter nos ingénieurs pour obtenir une assistance technique.
