L'outillage standard des presses plieuses permet de réaliser une gamme étonnamment large d'opérations de pliage. Poinçons standard, matrices en V, poinçons à col de cygne, outils de rayon et outils de sertissage couvrent la plupart des applications courantes.
Mais tôt ou tard, une pièce arrive qui semble dire :
« Bien essayé. Vos outils habituels ne fonctionneront pas ici. »
C’est généralement à ce moment-là que l’outillage sur mesure pour presses plieuses entre en jeu.
L'outillage sur mesure ne consiste pas à fabriquer quelque chose d'inhabituel juste pour le plaisir. Il s'agit de concevoir un outil en fonction d'un besoin spécifique. géométrie de la pièce, matériau, machine, séquence de pliage et exigences de production lorsque l'outillage standard ne permet plus d'obtenir le résultat souhaité.
La première question n'est pas « Pouvez-vous fabriquer un outil sur mesure ? »
La question la plus pertinente est :
« En ai-je vraiment besoin ? »
Si un poinçon et une matrice standard peuvent produire le pli requis de manière sûre et constante, il y a généralement peu de raisons de réinventer l'outillage.
Le recours à des outils sur mesure devient judicieux lorsque les outils standard engendrent des problèmes tels que :
•La géométrie de courbure requise ne peut être réalisée.
•La bride est trop courte ou trop profonde.
•La pièce à usiner gêne le poinçonnage standard
•Plusieurs coudes doivent être réalisés en une seule configuration.
•Un rayon ou un angle spécial est requis
•La pièce nécessite un décalage ou un pliage en Z
•L'outillage standard provoque des marques ou des déformations
•Le processus de production nécessite une opération de formage dédiée
•Le temps d'installation doit être réduit.
•La même pièce spéciale est produite à plusieurs reprises
•La pièce doit être totalement exempte de marques d'outils.
Autrement dit:
Si la pièce est inhabituelle, l'outillage devra peut-être l'être aussi.
Une erreur fréquente consiste à commencer la discussion par :
«Il nous faut un coup de poing spécial.»
C'est un peu trop tôt.
Une conception d'outillage sur mesure adéquate commence par pièce.
Le concepteur d'outillage doit comprendre :
Les informations typiques comprennent :
Par exemple, plier aluminium de 1,5 mm et acier haute résistance de 10 mm Il ne s'agit évidemment pas du même travail. La géométrie de l'outillage, l'ouverture de la matrice, le rayon du poinçon et la force de pliage requise peuvent être totalement différents.
Les dimensions importantes comprennent :
Même un petit détail peut déterminer si un outil standard fonctionnera.
L'outillage doit également être adapté à la presse plieuse.
Les paramètres importants de la machine comprennent :
Une perforatrice personnalisée, même magnifiquement conçue, n'est pas très utile si elle n'est pas compatible avec la machine.
"
Pour plus d'informations, consultez nos articles connexes.
[Comment calculer le tonnage d'une presse plieuse pour différents outillages (Guide complet 2026)]
[Comment choisir l'outillage de presse plieuse adapté en fonction de la force de pliage]
[Qu’est-ce que l’outillage de presse plieuse ? Le guide ultime pour les fabricants]

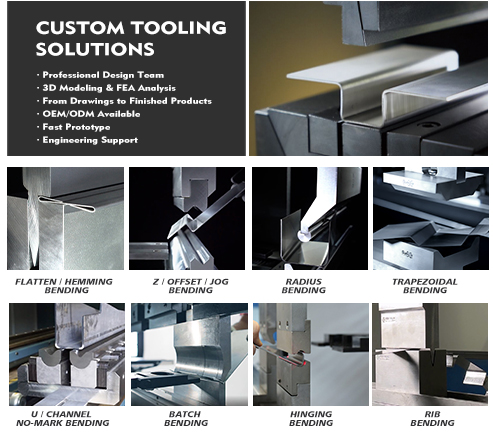

Outillage sur mesure peut prendre de nombreuses formes. Certaines sont tout à fait uniques, tandis que d'autres sont essentiellement des versions modifiées d'outils standard.
Voici plusieurs exemples courants.

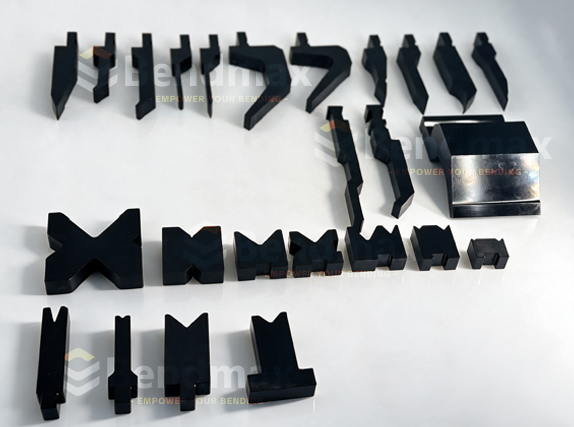

Un poinçon sur mesure peut être nécessaire lorsqu'un poinçon standard interfère avec la pièce à usiner.
Les modèles typiques comprennent :
Poinçons à col de cygne extra-profonds
Poins étroits
Coups prolongés
Coups de poing à angle spécial
Coups de rayon
Coups décalés
poinçons de formage personnalisés
poinçons de formage multi-étapes
Par exemple, une pièce à usiner de forme rectangulaire profonde peut entrer en collision avec un poinçon droit standard. poinçon à col de cygne ou décalé peut fournir le dégagement supplémentaire nécessaire pour compléter le cintrage.

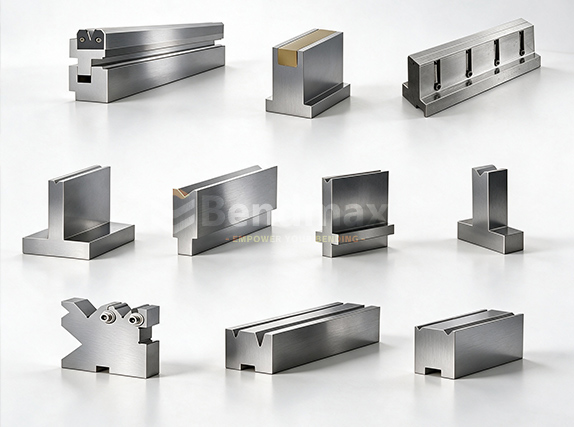

Le même principe s'applique à l'outillage inférieur.
Une filière en V standard convient parfaitement au cintrage pneumatique conventionnel, mais des applications spéciales peuvent nécessiter :
• Ouvertures en V personnalisées
• Plusieurs ouvertures en V
• Matrices asymétriques en V
• Matrices décalées
• Le rayon meurt
• Matrices en forme de U
• Matrices à quatre voies
• Matrices réglables
• Matrices de formage
L'ouverture de la matrice est particulièrement importante car elle affecte la relation entre épaisseur du matériau, rayon intérieur, force de flexion et longueur minimale de la bride.
Pour le cintrage pneumatique conventionnel, un point de départ couramment utilisé est :
V ≈ 6–8 × épaisseur du matériau
Mais il ne s'agit pas d'une règle universelle. La résistance du matériau, le rayon souhaité, la géométrie de l'outillage et la capacité de la machine sont autant de facteurs importants.
C’est précisément pourquoi l’outillage sur mesure doit être conçu en fonction de l’application réelle plutôt que de simplement copier une dimension d’un catalogue.
Voici l'un des principaux avantages de l'outillage sur mesure :

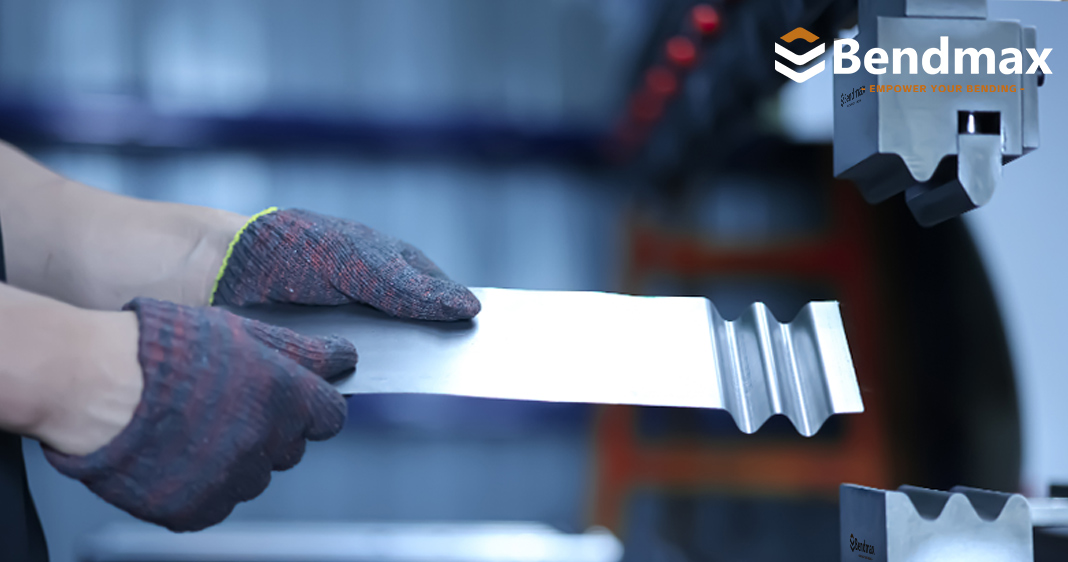

Il est parfois possible de transformer plusieurs opérations en une seule.
Imaginez une pièce qui nécessite normalement :
Un outil de formage spécialement conçu peut combiner plusieurs de ces opérations en une seule configuration.
Cela peut réduire :
Pour la production en grande série, même en économisant 30 secondes par partie peut devenir important.
Par exemple, à raison de 500 pièces par mois :
0,5 min × 500 = 250 minutes
C'est plus que 4 heures de temps de production économisé chaque mois.
Et cela ne tient qu'à une seule petite amélioration.
Le marquage de surface est une autre raison fréquente de choisir une personnalisation.
Les matrices V standard peuvent laisser des marques sur :
Si la qualité esthétique est importante, une confection sur mesure matrice sans marquage ou non marquante Il s'agit peut-être d'une meilleure solution.
Selon l'application, l'outillage peut utiliser :
L'objectif est simple :
Pliez la feuille sans laisser de souvenir en forme d'outil.
Cela peut s'avérer particulièrement précieux lorsque la pièce finie ne peut être polie, repeinte ou retravaillée d'une autre manière après pliage.

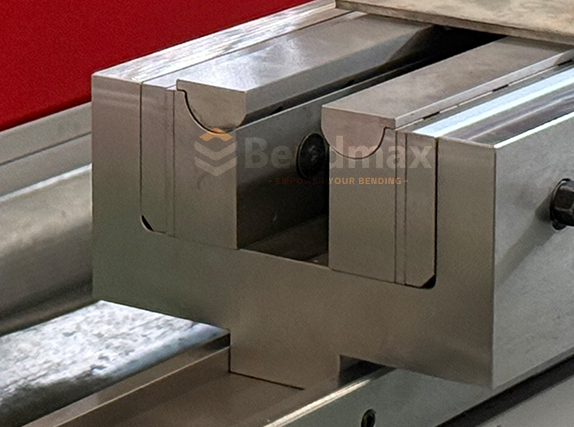

Matrice en V rotative et réglable Bendmax
|

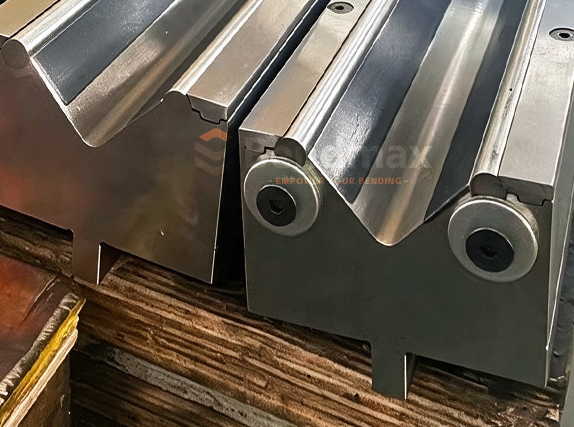

Matrice de pliage sans marquage pour barres rondes Bendmax
|

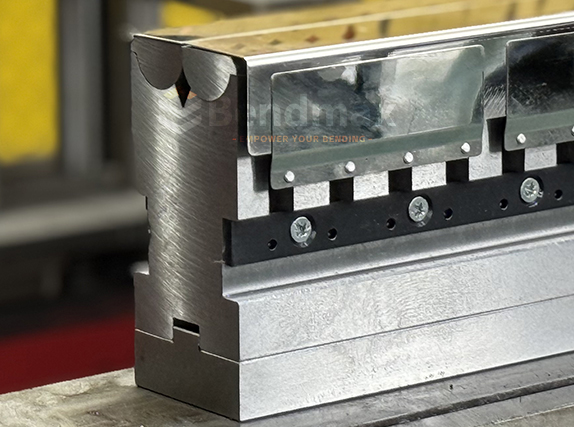

Outillage Bendmax Wing Bending Plus
|

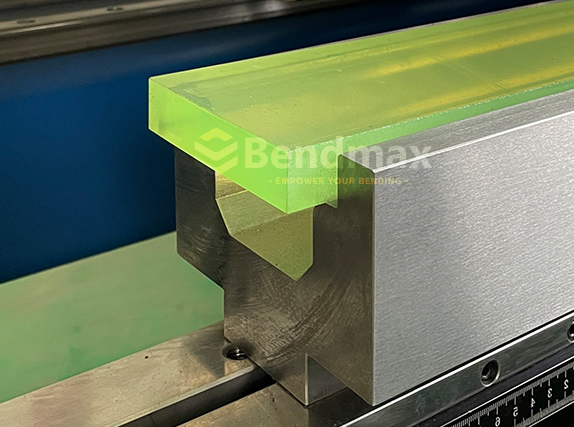

Porte-matrices et inserts Bendmax PU sans marquage
|

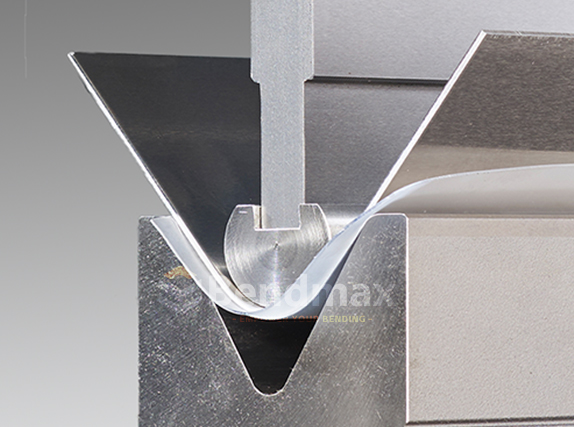

Film protecteur Bendmax
|

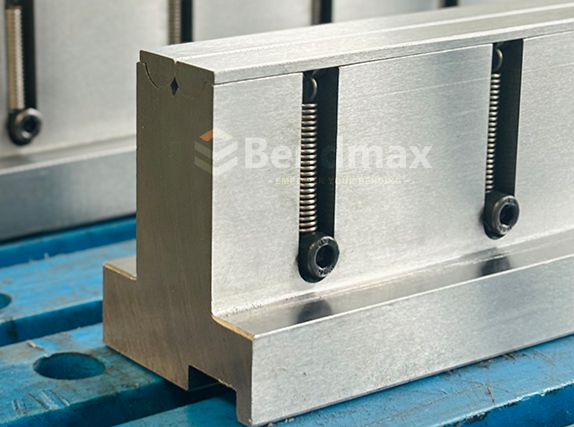

Matrice en V rotative Bendmax
|
Le cintrage décalé est une autre application classique d'outillage sur mesure.
Un coude en Z nécessite généralement deux coudes parallèles avec un décalage contrôlé entre eux.
Vous pouvez effectuer l'opération à l'aide de plusieurs outils standard, mais un outil dédié est nécessaire. Outil de pliage en Z peut parfois rendre le processus plus rapide et plus cohérent.
Les dimensions clés sont généralement :
Pour une production en série, un outil de décalage dédié peut s'avérer beaucoup plus judicieux que la mise en place répétée de plusieurs poinçons et matrices standard.

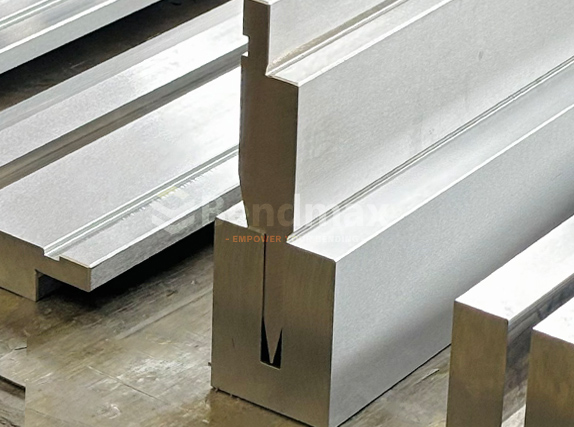

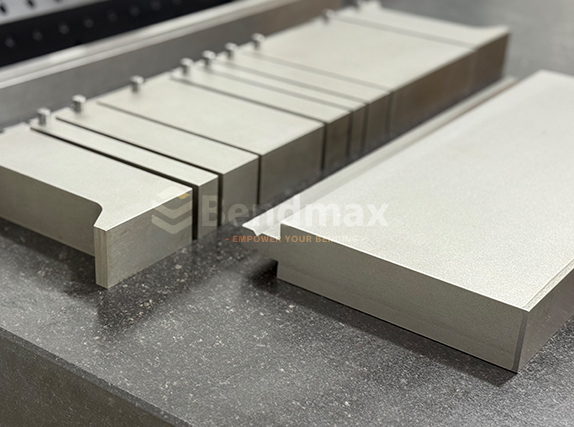

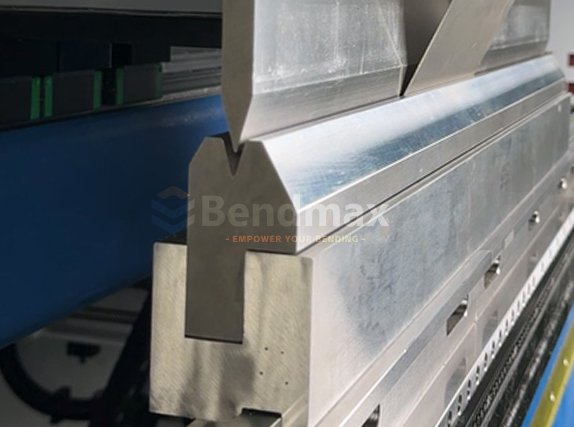

Faire un ourlet semble simple.
Ce n'est pas toujours le cas.
Un procédé d'ourlet typique consiste d'abord à plier la feuille, puis à aplatir le bord plié.
Selon le matériau et la conception de la pièce, le procédé peut nécessiter :
L'outillage doit offrir un dégagement suffisant pour la bride pré-pliée tout en contrôlant la géométrie finale aplatie.
Pour les pièces de production nécessitant un sertissage régulier, l'outillage sur mesure peut contribuer à réduire la complexité de la configuration et à améliorer la répétabilité.
 |  |  |
Un même outil de conception sur mesure ne peut pas nécessairement être utilisé pour tous les matériaux.
Prenons trois matériaux courants :
| Matériel | Caractéristiques typiques | Considérations relatives à l'outillage |
|---|---|---|
| acier doux | Relativement facile à former | L'outillage à usage général fonctionne souvent |
| Acier inoxydable | résistance et élasticité accrues | Une force plus élevée et des rayons de courbure appropriés peuvent être nécessaires. |
| Aluminium | Surface souple, densité plus faible | La protection de surface et les rayons de courbure appropriés sont importants. |
Les aciers à haute résistance nécessitent encore plus d'attention.
Plus la résistance à la traction du matériau augmente, plus la force de pliage requise augmente généralement. Il est donc impératif de vérifier l'outillage en fonction de la force de traction disponible sur la machine et de la charge admissible de l'outillage.
C’est l’une des raisons pour lesquelles le simple fait de rendre un outil « plus résistant » ne constitue pas la solution complète.
La géométrie de l'outil, le matériau, le traitement thermique et la capacité de la machine interagissent tous entre eux.
Pour l'outillage des presses plieuses industrielles, le choix des matériaux est crucial.
Un matériau couramment utilisé est Acier allié 42CrMo4 / 42CrMo, notamment pour l'outillage qui exige une bonne combinaison de résistance, de ténacité et de résistance à l'usure.
Selon l'application, les fabricants peuvent également utiliser des matériaux tels que :
Le traitement thermique est tout aussi important.
Un outil personnalisé peut utiliser :
Par exemple, la conception d'un outillage peut utiliser une zone de travail trempée autour HRC 54–60, en fonction de la qualité du matériau, du procédé de fabrication et des exigences d'application.
L'important est que la dureté ne soit pas considérée indépendamment.
Un composant d'outillage extrêmement dur mais trop cassant n'est pas nécessairement un meilleur outil.
Résistance + robustesse + résistance à l'usure = le véritable objectif.
Cela mérite d'être mentionné.
Un outil personnalisé ne signifie pas nécessairement concevoir chaque dimension à partir de zéro.
Dans de nombreux cas, la meilleure solution est une outil standard modifié.
Par exemple:
poinçon standard + rayon de nez modifié
or

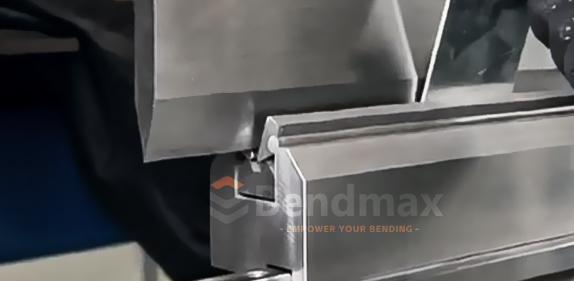

matrice V standard + insert personnalisé
or
Support standard + section de formage personnalisée
Cette approche permet de réduire les délais et les coûts de fabrication tout en résolvant le problème de pliage spécifique du client.
C'est souvent une solution plus judicieuse que de concevoir un système d'outillage entièrement nouveau.
Un projet d'outillage sur mesure professionnel suit généralement un processus similaire à celui-ci :
Commencez par le dessin de la pièce, le matériau, l'épaisseur, les exigences de pliage et le volume de production.
Veuillez confirmer le modèle de la presse plieuse, sa capacité de tonnage, l'interface d'outillage, le système de serrage et la hauteur de travail disponible.
Déterminer la séquence de pliage, l'ouverture en V requise, la géométrie du poinçon, le rayon intérieur, le jeu et la force de pliage estimée.
La modélisation CAO peut être utilisée pour vérifier :
Pour des applications plus complexes, Analyse par éléments finis (FEA) peut également être utilisé pour évaluer la distribution des contraintes et la déformation.
L'outil est usiné, traité thermiquement, rectifié et fini selon les tolérances requises.
La dernière étape n'est pas simplement :
« Ça a l'air bien. Expédiez-le. »
L'outillage doit être testé par rapport à l'application prévue chaque fois que cela est possible.
L'objectif final est un outil qui fonctionne. sur la machine réelle avec le matériau réel et la géométrie réelle de la pièce.
Articles connexes
" [ Comment choisir l'outillage de presse plieuse adapté en fonction de la force de pliage ?

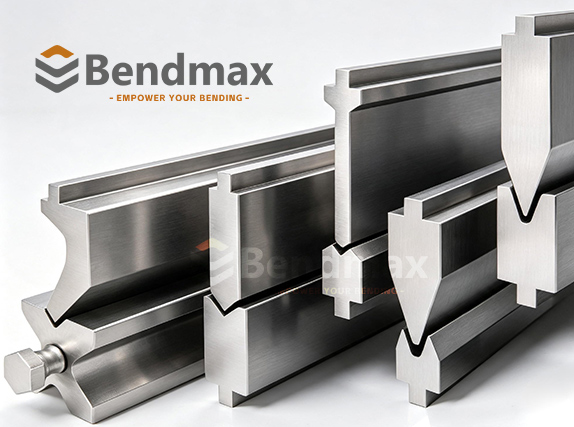

Il n'existe pas de prix universel.
Un simple poinçon modifié peut ne coûter que légèrement plus cher qu'un outil standard.
Un outil de formage de grande taille et à plusieurs étapes peut s'avérer nettement plus coûteux.
Le coût dépend de facteurs tels que :
Mais le prix d'achat ne doit pas être le seul chiffre que vous regardez.
Pensez à coût total de production.
Si un outil personnalisé de 500 $ permet d'éliminer plusieurs opérations de configuration et de gagner 10 minutes par lot, sa valeur peut être bien supérieure à son prix d'achat.
C’est pourquoi l’outillage sur mesure doit être évalué en fonction de Retour sur investissement, et pas seulement prix unitaire.
L'outillage sur mesure n'est pas toujours la solution.
Si vous n'avez besoin de produire que 10 pièces une seule fois, investir massivement dans un outil de formage dédié n'est peut-être pas économiquement judicieux.
Un poinçon et une matrice standard pourraient parfaitement convenir.
L'outillage sur mesure devient plus intéressant lorsque :
En bref:
Si vous le pliez une fois, l'outillage standard pourrait bien l'emporter.
Si vous le pliez 10 000 fois, le calcul change.
Si vous souhaitez obtenir un devis pour un outillage sur mesure, n'envoyez pas simplement :
« J'ai besoin d'un coup de poing spécial. »
Cela laisse beaucoup de place à la conjecture.
Un pack de démarrage bien plus avantageux comprend :
1. Dessin de la pièce
De préférence un fichier PDF, DXF ou CAO 3D.
2. Matériaux
Par exemple : S235, S355, acier inoxydable 304, aluminium 5052, etc.
3. Épaisseur du matériau
Par exemple : 2,0 mm, 3,0 mm, 6,0 mm.
4. Exigences de pliage
Inclure l'angle, le rayon, la longueur de la bride, le décalage et les autres dimensions critiques.
5. Informations sur la presse à pliure
Fabricant de la machine, modèle, tonnage et longueur de pliage.
6. Système d'outillage
Interface européenne/Promecam, américaine, Trumpf, WILA, Amada ou autre.
7. Exigences de production
Indiquez au fabricant si vous avez besoin de 5 pièces, 500 pièces ou 50 000 pièces.
Ce dernier chiffre peut influencer considérablement la solution d'outillage optimale.
Les meilleurs outils sur mesure ne sont pas forcément les plus complexes.
Il s'agit parfois d'un outil de formage sophistiqué à plusieurs étapes.
Parfois, il s'agit simplement d'un coup de poing modifié avec 5 mm de dégagement supplémentaire.
Parfois, un insert personnalisé résout le problème.
Et parfois, après avoir examiné la demande, la meilleure réponse est :
« Vous n'avez pas vraiment besoin d'outillage sur mesure. Cet outil standard fera l'affaire. »
C'est exactement ce que vous attendez d'un fabricant d'outillage.
L'objectif n'est pas de vous vendre l'outil le plus compliqué.
L'objectif est de trouver le Solution d'outillage la plus simple, la plus sûre et la plus économique permettant de produire la pièce requise de manière constante.

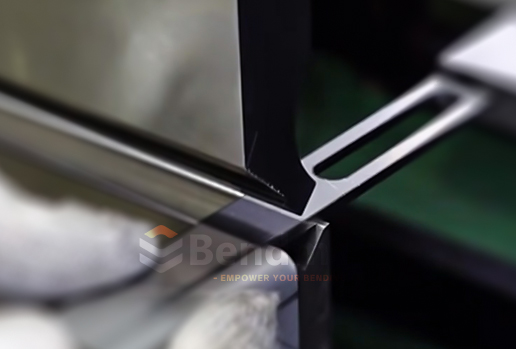

L'outillage standard des presses plieuses constitue le point de départ de la plupart des applications de pliage.
Mais lorsque la géométrie de vos pièces se complexifie, que les volumes de production augmentent, que la qualité de surface devient essentielle ou que les outils standard ne peuvent tout simplement pas fournir un dégagement suffisant, L'outillage sur mesure pour presse plieuse peut transformer une opération de pliage fastidieuse en un processus beaucoup plus propre.
Chez Bendmax, des outillages sur mesure peuvent être développés pour différentes applications. systèmes d'outillage de presse plieuse, interfaces machine, matériaux, géométries de pliage et exigences de production.
Que vous ayez besoin d'un poinçon modifié, d'une matrice en V spéciale, d'un outil de pliage en Z, d'un outil de sertissage, d'une matrice sans marquage ou d'une solution de formage entièrement personnalisée, le meille
