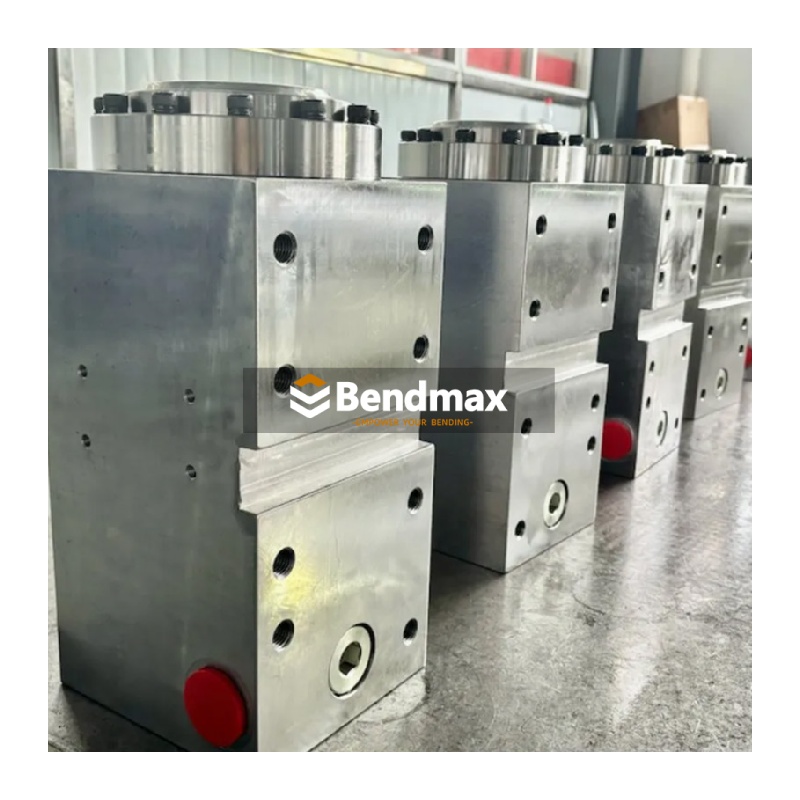

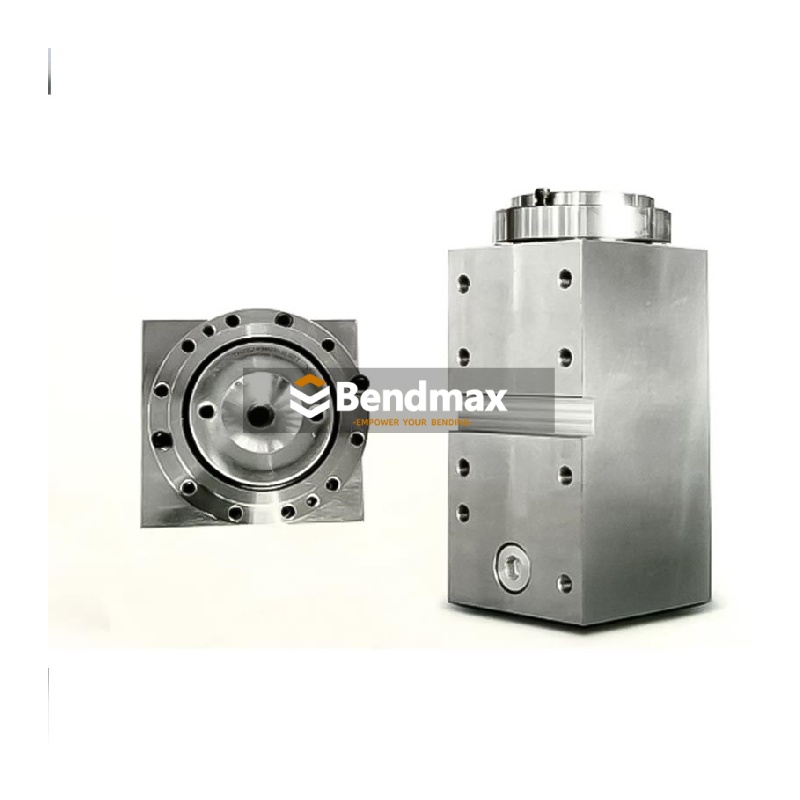

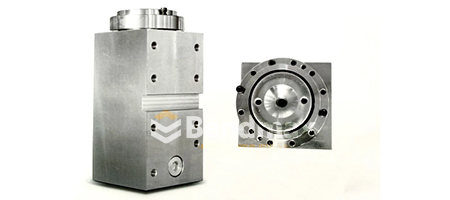

Vérin hydraulique de haute précision pour presses plieuses – Actionneur linéaire robuste pour le mouvement du coulisseau

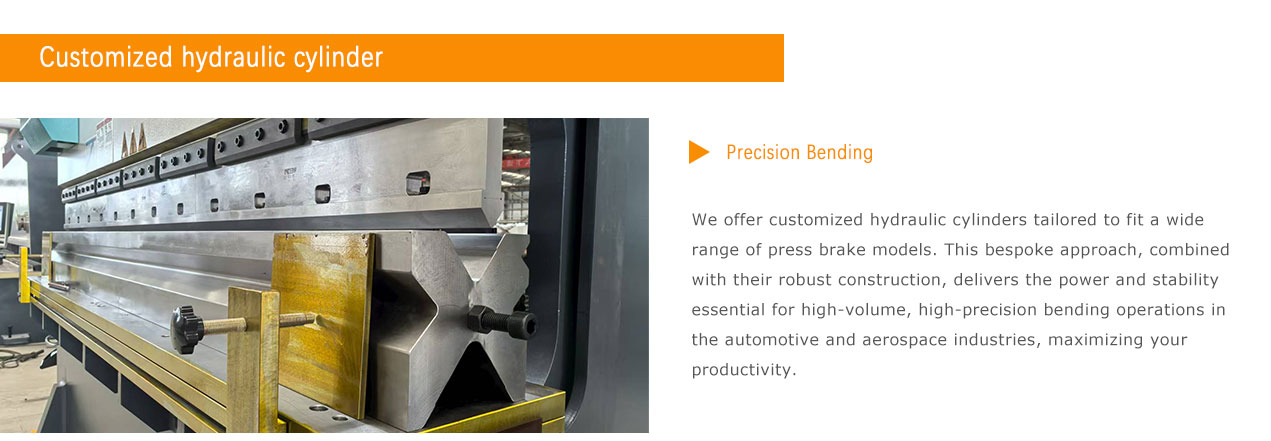

Solutions personnalisées pour vérins hydrauliques dans les procédés de formage des métaux

-Vente directe d'usine : Cylindre hydraulique sur mesure pour presse plieuse

Qualité des matériaux supérieure

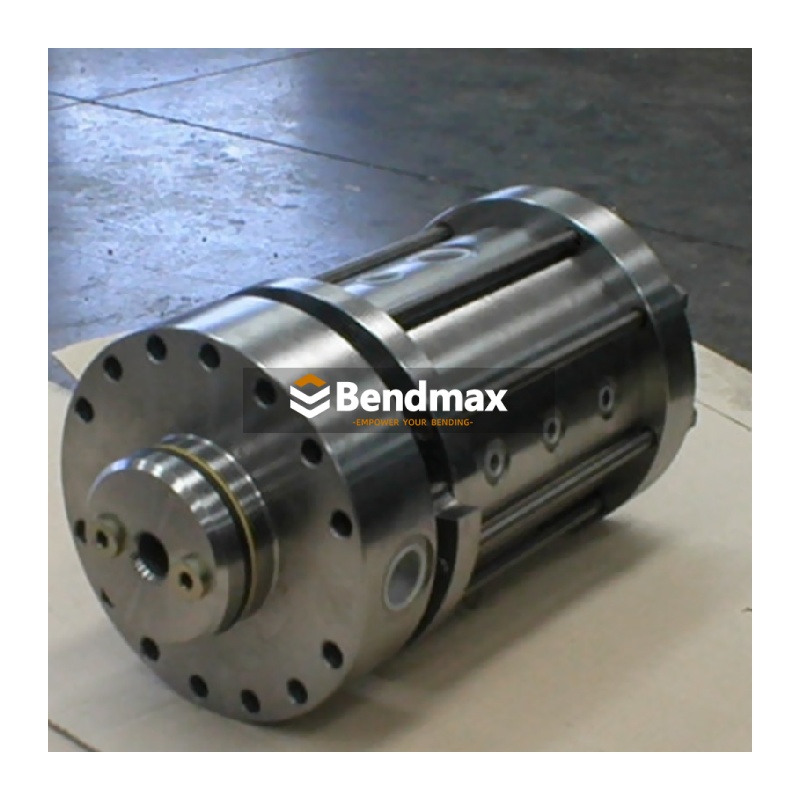

Dans une presse plieuse, Cylindre à piston 42CrMo La pompe génère une pression qui est transmise aux vérins par un fluide hydraulique. Chaque vérin hydraulique agit comme un puissant actionneur linéaire qui assure le mouvement vertical du piston, garantissant ainsi une application uniforme et de haute précision de la force lors du pliage.

La plupart des presses plieuses utilisent un système à double vérin, avec un vérin hydraulique monté sur chaque bâti latéral. Cette configuration symétrique assure une répartition uniforme de la pression, minimise la déformation et contribue à des angles de pliage constants et à une meilleure précision des pièces.

Caractéristiques structurelles

Nos vérins hydrauliques sont conçus avec une architecture robuste et des tolérances de fabrication très serrées. Leur structure comprend généralement :

Canon cylindrique – Contient le piston et le fluide hydraulique ; fabriqué en acier allié haute résistance pour une durabilité accrue.

piston et tige de piston – Le piston divise la chambre interne et transmet la force au vérin par l'intermédiaire de la tige.

Embouts et joints – Garantir des chambres étanches, prévenir les fuites et résister aux pressions internes élevées.

Anneaux de roulement et de guidage – Maintenir l’alignement des pistons et réduire l’usure pendant le fonctionnement.

Les surfaces internes du canon du cylindre sont de précision-affûté pour réduire la friction et assurer un déplacement fluide du piston, essentiel pour maintenir le contrôle et la répétabilité.



site d'installation

▶Installé sur la matrice

▶Installé sur le curseur



Sélection des matériaux



Le choix des matériaux est crucial pour résister à la haute pression et aux cycles fréquents des vérins hydrauliques. Nos vérins sont



construit à partir de :

Corps du cylindre : Acier allié traité thermiquement (par exemple, 42CrMo ou ST52) pour la résistance, la résistance à la fatigue et la tolérance à l'usure.

Tige de piston: Acier trempé par induction et chromé, offrant une résistance à la corrosion et une dureté de surface pour prolonger sa durée de vie.

Scellés: Joints en polyuréthane haute performance ou en Viton pour une tolérance à la haute pression et une stabilité thermique.



Ces matériaux garantissent le fonctionnement fiable de nos cylindres sous haute pression (jusqu'à 25-30 MPa) et dans des environnements de travail exigeants.





  DEMANDER UN DEVIS



Outil d'alignement de presse plieuse

Bras d'équerrage magnétique intégré



Demander un devis

Outil d'alignement de presse plieuse

Bras d'équerrage magnétique -Style divisé



Demander un devis

Outil d'alignement de presse plieuse

Dispositif d'alignement laser magnétique



Demander un devis

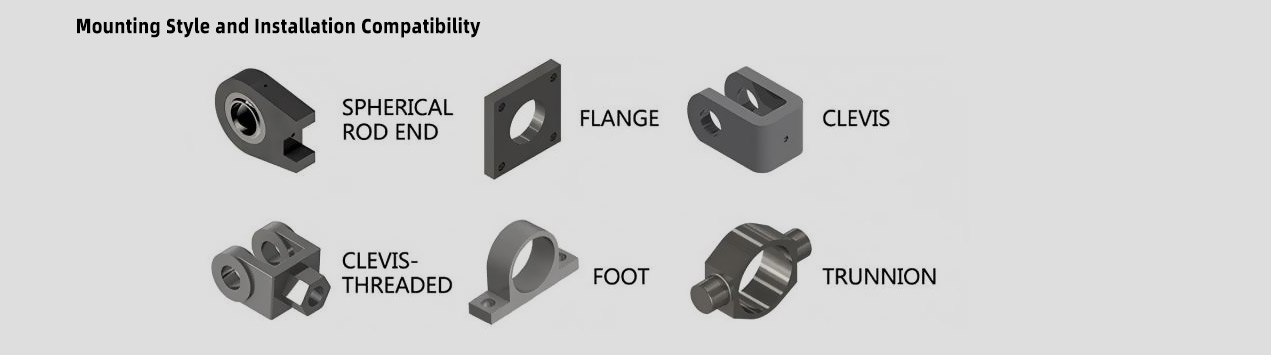

Il existe plusieurs options de montage pour les vérins hydrauliques : montage à bride, à chape, à tourillon et à pattes latérales. Votre choix doit être adapté à la structure et au bâti de votre presse. Un montage incorrect peut entraîner un mauvais alignement, une usure irrégulière et une baisse d'efficacité. Vérifiez toujours la compatibilité du mode de montage du vérin avec la configuration de votre presse.
