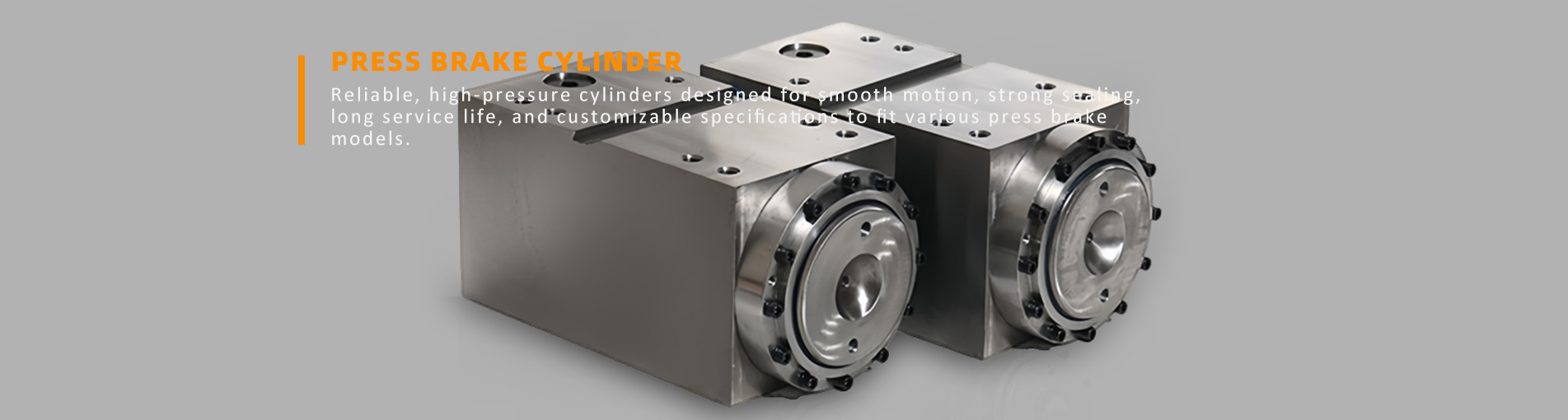

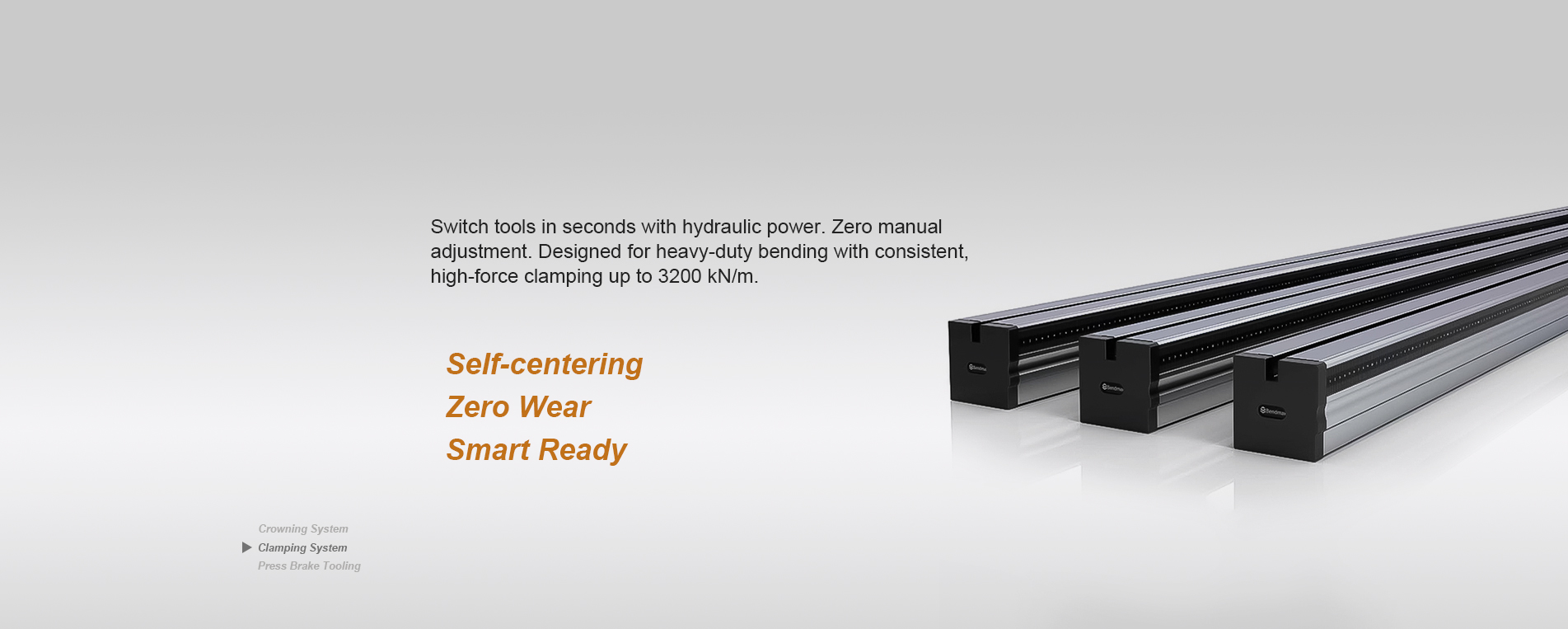

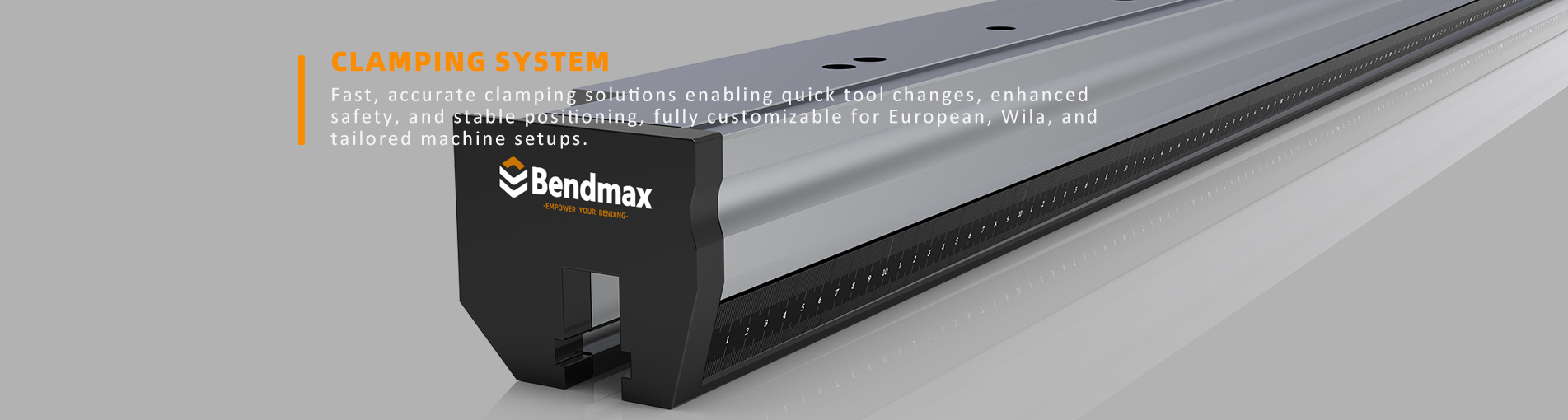

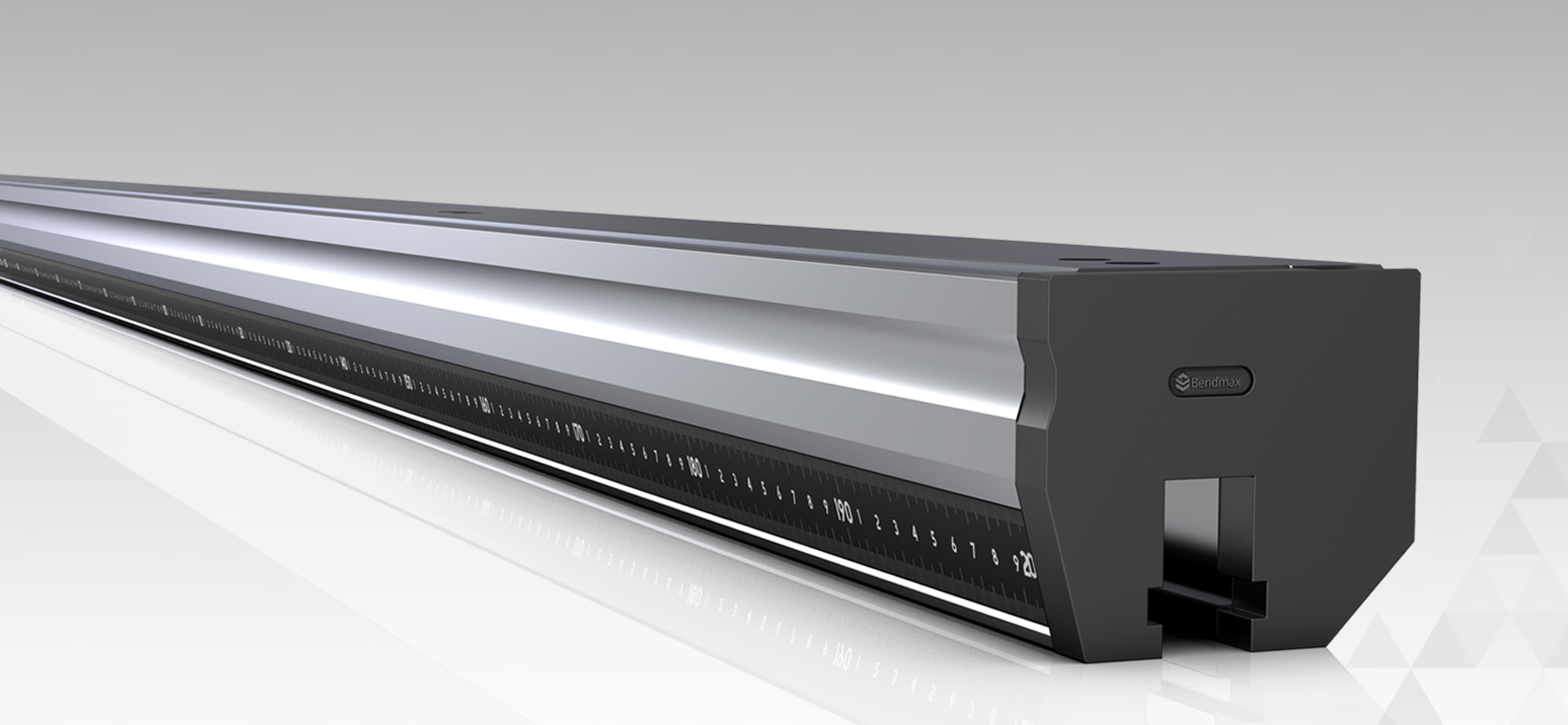

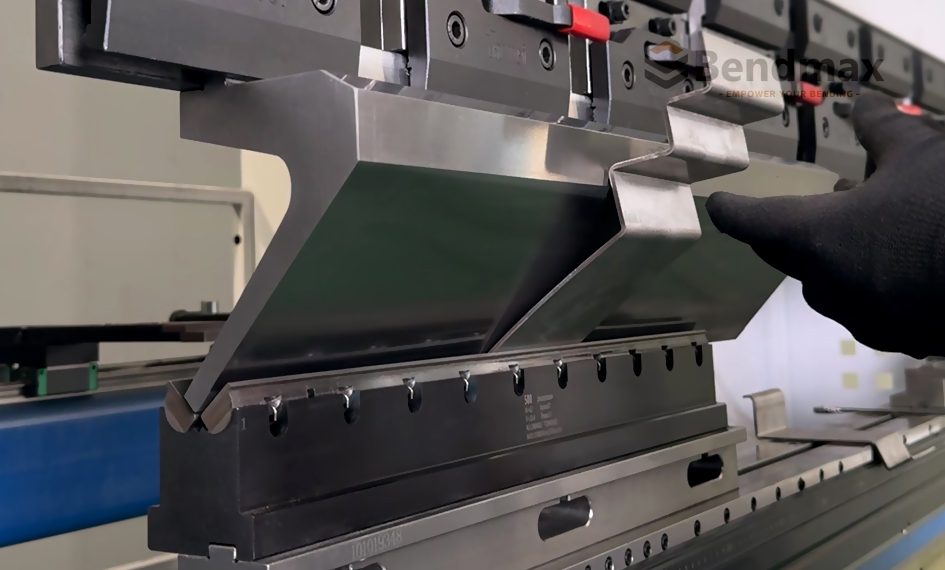

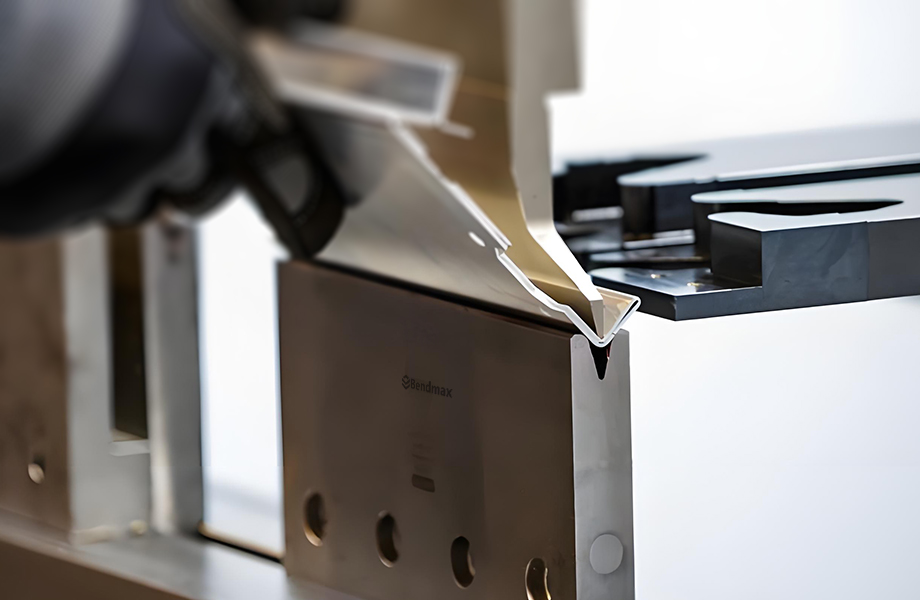

27/11/2025Ce qui nous rend le plus heureux, même si nous vendons des matrices de pliage, c'est d'aider nos clients à résoudre toute une série de problèmes de pliage.  Solution Bendmax : Cintrage sans marques pour un client australien grâce à un outillage de cintrage à ailettesL'outillage de pliage à ailettes réduit la pression de contact pour un pliage sans marques.| Étude de cas d'un client australien  Bien que la vente de matrices de pliage nous apporte une grande satisfaction, c'est d'aider nos clients à résoudre leurs problèmes de pliage. Le mois dernier, notre client australien devait fournir des pièces en tôle à un fabricant local d'équipements haut de gamme. Les exigences en matière d'aspect et de précision étaient élevées : la surface pliée devait être exempte de toute indentation ou rayure ; la production en grande série exigeait des angles de pliage constants ; et des tolérances dimensionnelles strictes ainsi qu'une grande stabilité des lots étaient essentielles. Les outils de pliage existants du client ne permettaient pas d'atteindre les normes d'aspect élevées, ce qui entraînait des indentations sur les produits pliés. Même avec Malgré le film protecteur, il subsistait un léger écart angulaire, et le volume de production élevé engendrait des déchets importants. C'est pourquoi le client souhaitait un moule sur mesure. Nous avons été ravis de cette demande ; c'était une occasion parfaite de mettre en valeur nos compétences. Pour aider le client à obtenir un pliage parfaitement en retrait, l'équipe d'ingénierie de Bendmax a recommandé Outil de pliage d'ailesNous avons réalisé des échantillons de pliage pour le client, qui en a été très satisfait. Cinq jeux d'outillage de pliage Bendmax Wing ont été personnalisés. Pour s'assurer que le produit final réponde pleinement à leurs exigences rigoureuses, le client australien a dépêché un représentant des achats à l'usine Bendmax pour une inspection sur place. Sur le site de production, nous avons effectué : un essai de pliage sur la machine réelle ; une inspection de surface sans défaut ; et un contrôle de la cohérence des angles. Le représentant du client s'est déclaré très satisfait de la qualité du traitement, de l'effet de pliage à l'essai et des détails du processus de moulage, et a finalement confirmé l'acceptation.  L'outil de pliage d'ailes est utilisé depuis un certain temps déjà.Voici les commentaires du client :La production en série garantit systématiquement un pliage impeccable, sans aucune marque ;La précision angulaire est stable et le taux de retouche a considérablement diminué ; les commandes exigeant une grande précision esthétique ont été livrées sans problème ; Outillage de pliage d'ailes avec formage sans marques sont devenus les nouveaux outils de base de la chaîne de production du client. Le client australien a fait l'éloge de cette solution et prévoit d'acheter d'autres modèles.

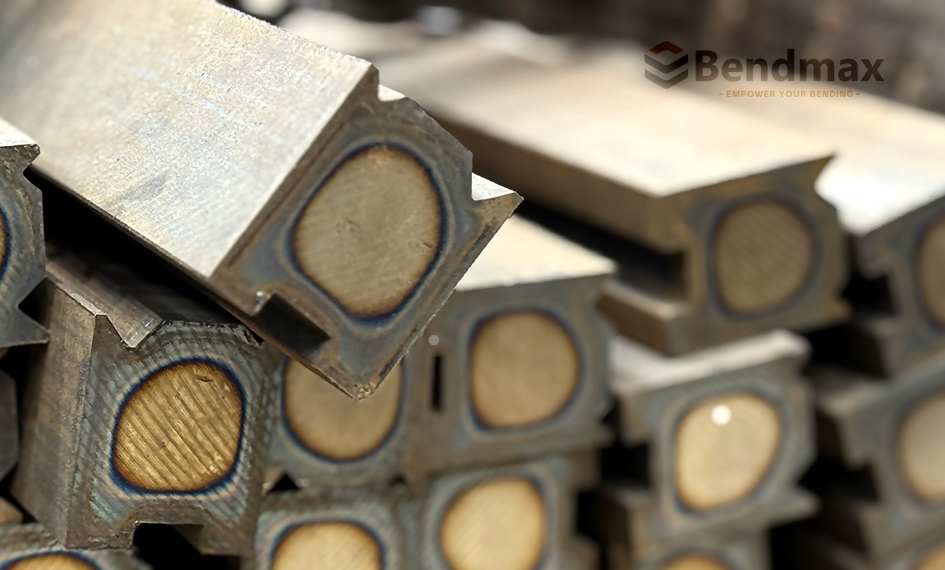

11/11/2025 Un client est revenu chez Bendmax, appréciant notre contrôle rigoureux des processus et notre savoir-faire expérimenté, après des échecs de moules coûteux ailleurs. Taux de rebut élevé ? Pourquoi les clients choisissent Bendmax pour des solutions d'outillage de presse plieuse de haute qualité Taux de rebut élevés et plaintes clients : les problèmes de qualité font revenir les clients chez Bendmax  Aujourd'hui, un client s'est plaint du taux de rebut élevé et du prix important des moules achetés auprès d'autres fournisseurs. Il reçoit fréquemment des plaintes concernant la qualité des moules. Il regrettait d'avoir choisi un autre fabricant que Bendmax pour sa précédente commande en raison de problèmes de délais de livraison. Il a donc décidé de repasser commande auprès de notre entreprise. J'ai réexaminé notre processus de fabrication avec lui. Notre délai de livraison plus long s'explique par la nécessité de… durcissement le 42CrMo (42CrMo4) Nous utilisons des matières premières de qualité et procédons à une finition méticuleuse afin de minimiser les tolérances. Nos ouvriers possèdent une expérience de plusieurs décennies et sont extrêmement exigeants quant à la qualité de fabrication de nos produits.  Le client était ravi. Il est encore plus convaincu de pouvoir obtenir une meilleure qualité au même prix et souhaite établir une relation commerciale à long terme avec nous.  Nous sommes également ravis de ce changement d'avis de notre client. Étant donné que des produits de qualité nécessitent des processus performants, le délai de livraison sera légèrement plus long. Certains clients, notamment ceux qui sont pressés, pourraient ne pas accepter ces conditions. C'est pourquoi nous recommandons généralement de constituer un stock plus important de matrices de pliage courantes, telles que… poinçon standard pour presse plieuse / poinçon droit / poinçon de ce type / matrice simple et matrice à deux voies ,etc.Nous recommandons également d'utiliser des matrices avec des angles courants, comme Coups et morts à 85° / Coups et morts à 88° / Coups et morts à 30° / et coups et morts à 60°, etc. De cette façon, vous obtenez de bons produits sans retarder le processus de pliage.

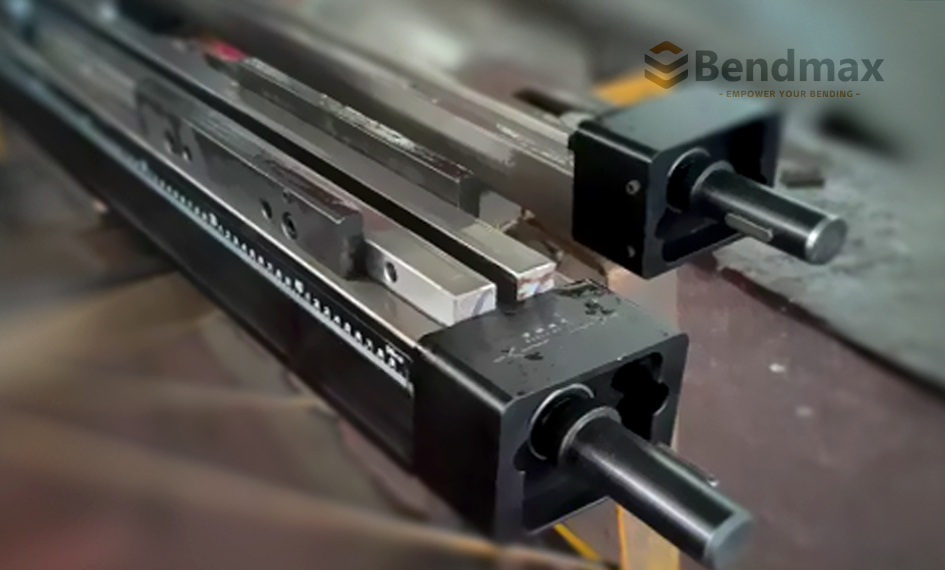

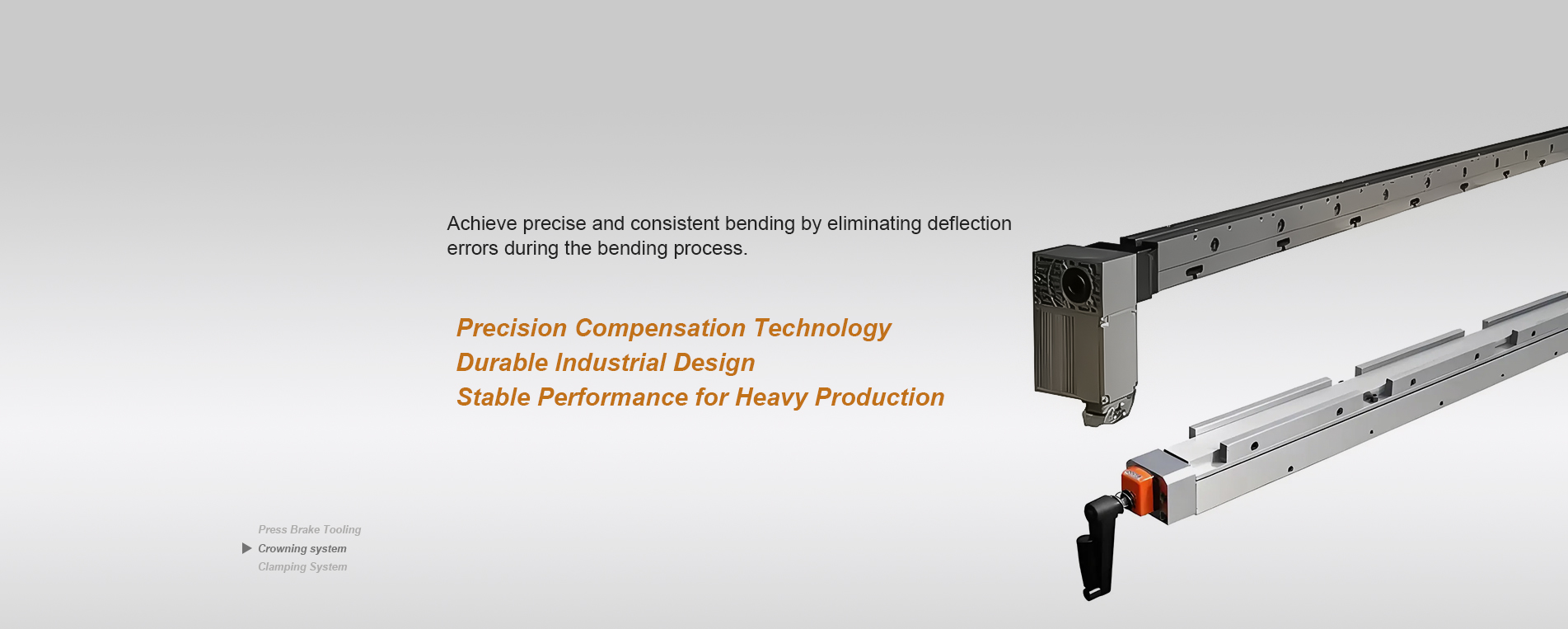

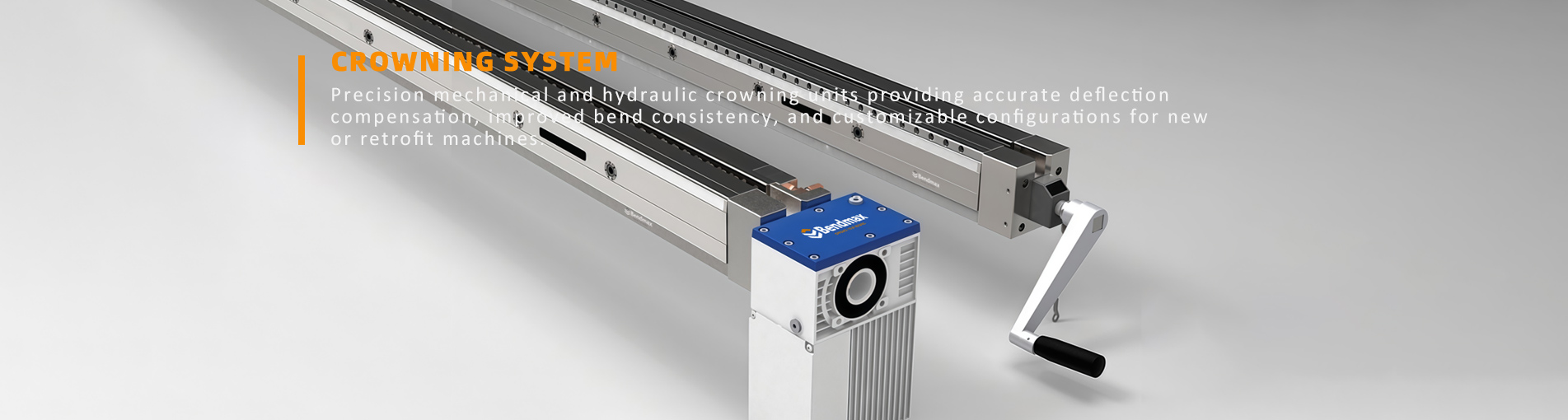

Incohérence d'angle lors du pliage de pièces longues ? Le système de bombage manuel Bendmax résout avec précision le problème de déformation des presses plieuses.Le meilleur choix pour une régularité angulaire optimale : avantages des systèmes de couronnement Lors du cintrage de longues plaques, un problème courant est l'affaissement de la cintreuse au milieu et son inclinaison vers le haut aux deux extrémités, en particulier lors du traitement de plaques longues. Récemment, nous avons rencontré un client confronté à ce problème classique de déformation lors du pliage sur presse plieuse. Il a constaté que lors du pliage d'une plaque d'acier de 1200 mm de long et de 3 mm d'épaisseur, l'angle au centre de la pièce pliée était différent de celui des extrémités, ce qui entraînait une ligne de pliage irrégulière et un formage incohérent. Il a donc sollicité notre aide pour trouver une solution plus efficace et fiable. Il existe de nombreuses raisons expliquant l'affaissement au centre lors du pliage. Lors du pliage de pièces longues, la répartition des forces sur la plieuse est inégale, la partie centrale de la machine supportant une pression plus importante. Il en résulte un angle plus grand au centre et un angle plus petit aux extrémités, ce qui conduit à une ligne de pliage irrégulière et à un formage incohérent. compensation de déviationLes méthodes de pliage traditionnelles permettent difficilement d'obtenir un angle stable. Par conséquent, après avoir compris les besoins de pliage du client, notre équipe a immédiatement recommandé l'utilisation d'une Système de couronnement (Système de compensation de la déformation). Ce système compense en temps réel la déformation de flexion en ajustant la légère courbure de la table de travail inférieure, garantissant ainsi des angles constants sur toute la pièce. Nous proposons les deux systèmes mécaniques et hydrauliquesCependant, compte tenu des besoins du client en matière de production rapide et de contraintes budgétaires, nous lui avons recommandé le système de bombage manuel, compatible avec son équipement existant. Ce système présente plusieurs avantages : premièrement, un excellent rapport coût-efficacité et une installation simple ; deuxièmement, une grande compatibilité avec différentes marques de presses plieuses (leur équipement actuel utilise une presse plieuse Amazon) ; et surtout, une précision de compensation stable, ce qui le rend idéal pour le pliage régulier de plaques de 1 à 3 mm d’épaisseur.  Grâce à notre assistance technique à distance, le client a rapidement finalisé l'installation et la mise en service duSystème de couronnement manuel. Après la mise en production, le client a déclaré : « Le problème de fléchissement en cours de pliage est totalement éliminé et les angles des pièces de 1 200 mm sont enfin constants. » Grâce au système de bombage, les angles de pliage du client sont stables, l’efficacité est accrue et il n’est plus nécessaire d’effectuer des ajustements répétés de la séquence de pliage ni des corrections manuelles. Pour améliorer efficacement la qualité du cintrage des pièces longues, un système de bombage est la solution optimale. Cette étude de cas démontre une fois de plus que, pour les opérations de cintrage impliquant des plaques longues et épaisses, et exigeant une grande régularité, un tel système est la solution idéale. Système de couronnement est une solution indispensable. Bendmax continuera de fournir des solutions fiables d'outillage pour presses plieuses et de bombage à ses clients du monde entier, les aidant ainsi à résoudre des problèmes de pliage complexes.

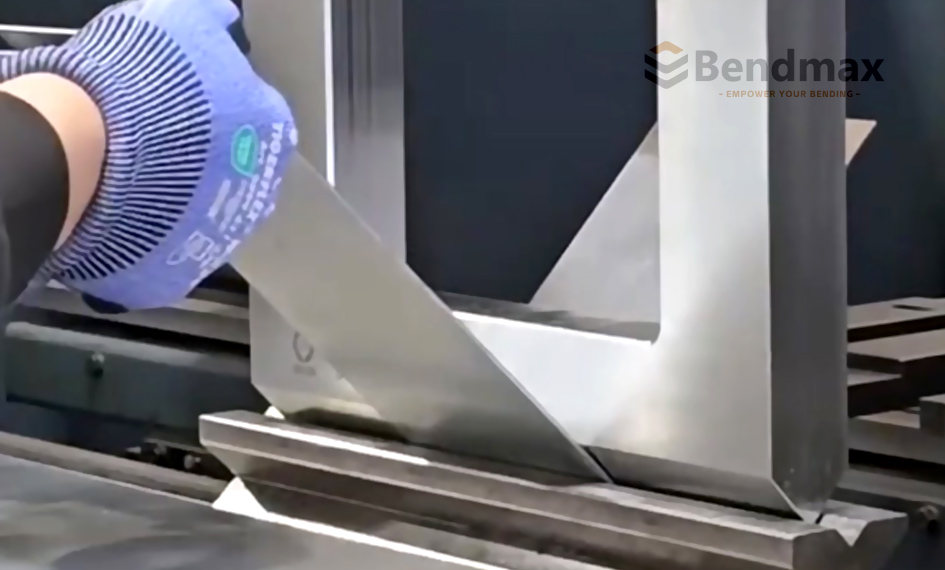

02/06/2026L'outillage standard ne permet pas un dégagement suffisant : un client brésilien rencontre de graves problèmes d'interférence de flexion.La solution ultime aux interférences de flexionLa poinçonneuse à fenêtre personnalisée Bendmax permet un formage sans couture de pièces en forme de U profond Le client utilisait outillage standard pour presse plieuseEn raison des dimensions globales importantes et des parois latérales élevées de la pièce, l'outillage supérieur et inférieur conventionnel ne pouvait pas fournir un dégagement suffisant, rendant les interférences inévitables.Dans un premier temps, l'équipe d'ingénierie de Bendmax a suggéré, comme solution rapide, d'inverser les segments gauche et droit du poinçon supérieur, créant ainsi un espace de dégagement au centre. Cela permettait à la pièce de passer dans cet espace central pendant le pliage, réduisant ainsi le risque de collision entre le poinçon et la pièce.Après l'installation du poinçon segmenté et la réalisation d'essais de pliage, le client a constaté qu'en raison des dimensions importantes de la pièce et de la profondeur de pliage, le dégagement disponible restait insuffisant. Le problème d'interférence n'a donc pas pu être totalement résolu.Suite à une analyse détaillée de la géométrie de la pièce, de la séquence de pliage, du parcours de pliage et de la configuration de la presse plieuse, les ingénieurs de Bendmax ont recommandé une solution plus professionnelle et fiable : une Perforatrice de fenêtre personnalisée(poinçon de dégagement / poinçon d'ouverture de fenêtre). Le Window Punch est doté d'ungrande ouverture centraleLa taille de la fenêtre est entièrement personnalisable. Cette conception permet le passage de pièces surdimensionnées, en forme de U profond ou de type boîte, à travers le poinçon lors du pliage, éliminant ainsi efficacement les interférences entre l'outillage et la pièce. Parallèlement, le poinçon à fenêtre reste parfaitement compatible avec la presse plieuse existante du client et peut toujours être utilisé pour d'autres opérations de pliage non intrusives. Le client a accepté notre recommandation et a commandé une perforatrice à fenêtre sur mesure, avec une taille de fenêtre spécifiquement conçue pour sa pièce. L'affichage de flexion de l'outil de fenêtrePréparation au pliageDouble courbureCourbure en U  Une fois la poinçonneuse à fenêtre arrivée dans l'usine du client au Brésil, elle a été rapidement mise en production. Les résultats ont été excellents. D'après les retours du client, les interférences de pliage ont été totalement éliminées, toutes les séquences de pliage se sont déroulées sans problème et des pièces complexes en forme de U profond ont pu être formées en une seule opération.Le client a fortement apprécié ce professionnel. solution d'outillage pour presse plieuseet la poinçonneuse à fenêtre est depuis devenue un outil clé pour le traitement des grands composants structurels lors de leur production. Outil de fenêtre pour les essais de dureté • Amélioration de la résistance à la corrosion grâce à la formation d'une couche d'oxyde protectrice• Réflectivité de surface réduite, améliorant la visibilité opérationnelle• Résistance à l'usure améliorée, prolongeant la durée de vie du moule • Apparence uniforme et professionnelle avec des variations dimensionnelles minimales  Forte d'une vaste expérience industrielle et de solides capacités de personnalisation, Bendmax a résolu avec succès un problème d'interférence de pliage que les outils conventionnels ne pouvaient traiter. Grâce à l'utilisation d'une poinçonneuse à fenêtre sur mesure, le client a non seulement rétabli une production stable, mais a également considérablement amélioré l'efficacité du pliage et la capacité de formage, démontrant une fois de plus l'expertise de Bendmax dans les situations complexes. solutions d'outillage pour presses plieuses pour les clients du monde entier. Nous proposons une large gamme d'outils pour fenêtres afin de répondre à vos besoins, et une personnalisation est possible sur demande.

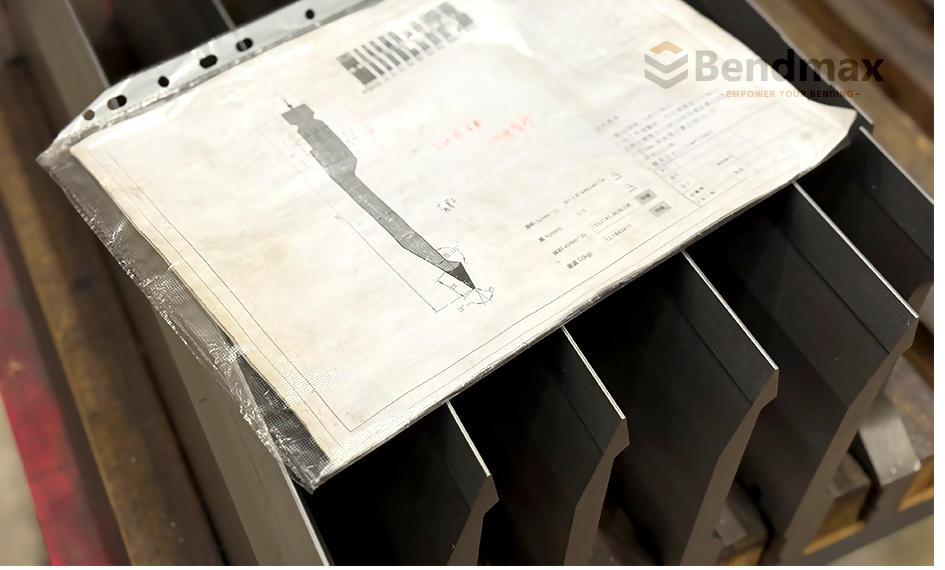

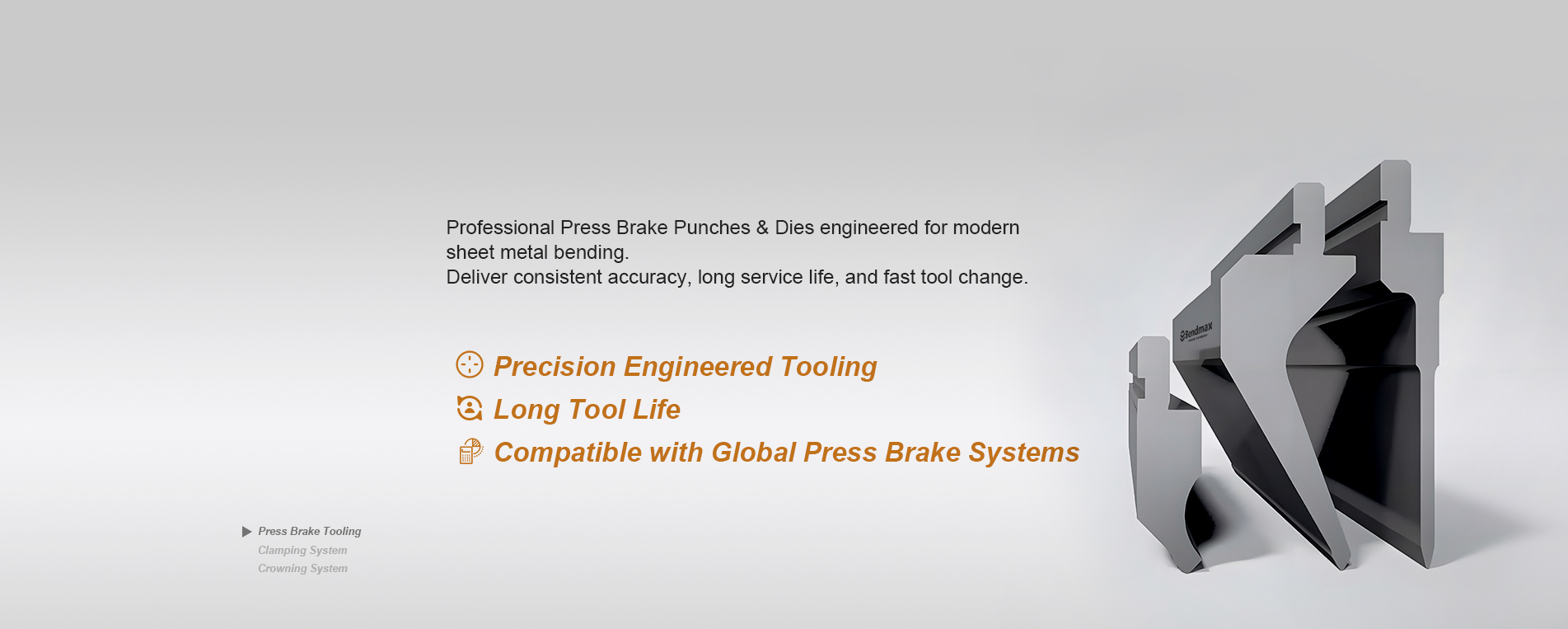

 Comment choisir l'outillage adapté à une presse plieuseSolution complète de sélection d'outils pour le pliage de tôlesSélectionner la bonne réponse outillage de presse plieuse Le choix de l'outillage est essentiel pour obtenir des résultats de pliage de tôle précis et stables. Même avec des presses plieuses de pointe, un mauvais choix d'outillage peut entraîner de graves problèmes tels que des erreurs d'angle de pliage, des marques de surface, des fissures dans le matériau ou une usure excessive de l'outil.De nombreux fabricants de tôlerie comprennent la conception de leurs produits, mais sont incertains quant à quelle combinaison de poinçon et de matrice faut-il utiliserCe guide fournit un méthode de sélection d'outillage claire et pratique Utilisé par les ingénieurs en fabrication professionnels du monde entier.  Processus de sélection des outils de presse plieuseLe processus de sélection des outils peut être simplifié en plusieurs étapes :  1-Déterminer le type et l'épaisseur du matériau2-Tonnage et force de flexion de la machine3- Matériau d'outillage et dureté de surface4-Sélectionnez l'ouverture de la matrice en V appropriée5-Choisir la géométrie de poinçonnage appropriée6-Vérifier les exigences relatives au rayon de courbure7-Vérifier la longueur minimale de la bride8-Choisir entre outillage standard ou sur mesure9- Systèmes d'efficacité et de changement rapide  Le respect de ces étapes aide les fabricants à sélectionner l'outillage qui garantit angles de pliage précis, contraintes réduites sur les matériaux et durée de vie des outils prolongée.1 - Identifier le type et l'épaisseur du matériauLes propriétés des matériaux influencent considérablement le comportement en flexion.Différents matériaux nécessitent différentes considérations de pliage :MatérielCaractéristiques de flexionacier douxpropriétés de flexion standardAcier inoxydablerésistance et élasticité accruesAluminiumPlus doux mais sensible aux marques de surface À propos du matériauFacteur KLe facteur K est un paramètre de conception permettant d'estimer l'allongement d'une pièce en tôle lors du pliage. Il définit le rapport entre l'axe neutre et l'épaisseur totale de la tôle. Bien qu'il s'agisse principalement d'une valeur de fabrication, sa compréhension permet aux concepteurs de mieux anticiper les variations dimensionnelles après pliage.Le facteur K varie en fonction des propriétés du matériau (ductilité et résistance), du rayon de courbure intérieur par rapport à l'épaisseur de la tôle, de la méthode de pliage et de la précision de l'outillage.Recommandations concernant le facteur K :Augmenter le facteur K pour les matériaux à ductilité plus élevée, tels que le cuivre et le laiton, afin de tenir compte de l'étirement.Les matériaux souples et les angles aigus ont tendance à rapprocher l'axe neutre de la surface intérieure, abaissant ainsi le facteur K.Utilisez un facteur K plus élevé si les angles de flexion dépassent 120° pour compenser l'allongement du matériau.Un facteur K de 0,5 implique que l'axe neutre se situe à mi-chemin à travers le matériau.Le tableau ci-dessous présente les facteurs K recommandés pour les matériaux de tôlerie et les techniques de pliage les plus courants.Stratégies de rebond et de compensationLa tôle tend souvent à reprendre sa forme initiale après relâchement de la force de pliage ou de poinçonnage. Ce phénomène affecte la précision dimensionnelle des pièces et doit être pris en compte lors de la conception. L'amplitude du retour élastique dépend des propriétés du matériau et du rayon de pliage.Stratégies axées sur la conception pour compenser le retour élastiquePliez légèrement la pièce pour qu'elle corresponde à la géométrie finale souhaitée.Évitez les coudes brusques dans les matériaux à fort retour élastique (par exemple, l'aluminium 7075).Augmenter le rayon de courbure des métaux ductiles comme le cuivre afin de minimiser la concentration des contraintes.Les matériaux comme l'acier inoxydable et l'aluminium nécessitent des rayons de courbure plus importants pour réduire le retour élastique.Utilisez des matériaux à faible limite d'élasticité lorsque des tolérances angulaires serrées sont requises.Formule de compensation du retour élastiqueFormule approximative pour estimer l'angle de retour élastique (Δθ) :Δθ = (K x R) / TOù:Δθ = Angle de retour élastique (degrés)K = Constante du matériau (entre 0,8 et 2,0, plus élevée pour les matériaux plus résistants)R = Rayon de courbure intérieurT = Épaisseur du matériauIndemnité de pliage et déduction de pliageLa conception précise des patrons à plat repose sur la compréhension du comportement de la tôle lors du pliage. Deux valeurs clés permettent de calculer avec précision les longueurs dépliées :Allocation de flexion (BA)La tolérance de pliage correspond à la longueur de l'arc de pliage mesurée le long de l'axe neutre. Elle quantifie la quantité de matériau qui sera « consommée » lors du pliage.Formule de tolérance de flexion :BA = A × (π / 180) × (R + K × T)Où:A = Angle de courbure (en degrés)R = Rayon de courbure intérieurT = Épaisseur de la tôleK = Facteur KDéduction de courbure (BD)La déduction de pliage correspond à la quantité soustraite de la longueur totale des brides pour obtenir le gabarit plat correct.Formule de déduction de courbure :BD = L1 + L2 − (BA + coude intérieur)Où:L = Longueur de la brideBA = Tolérance de pliageConseils de conception :Pour la plupart des coudes à 90°, utilisez des tables de pliage pour matériaux standard si les formules sont trop complexes.Lors du pliage d'alliages à haute résistance (par exemple, 7075, 316L), attendez-vous à un BD plus important en raison du retour élastique et de l'accumulation de contraintes.Toujours aligner le sens du grain perpendiculairement à la ligne de pliage pour éviter les fissures dans l'aluminium et les aciers fragiles.Maintenir une épaisseur de paroi uniformeL'épaisseur de la tôle influe directement sur le rayon de courbure et d'autres paramètres de pliage critiques, tels que l'ouverture en V, la force de pliage et la longueur de la bride. Comprendre cette relation est essentiel pour garantir la qualité et la durabilité du pliage.Le maintien d'une épaisseur de paroi uniforme assure un comportement en flexion constant et prévient les problèmes tels que la déformation, le gauchissement ou la fissuration.Conseils de conception :Maintenir une épaisseur constante sur toute la pièce.Évitez les changements d'épaisseur brusques ou les nervures près des coudes.Si des changements d'épaisseur sont nécessaires, concevez des transitions progressives (au moins 3 fois l'épaisseur de la tôle) ou utilisez des chanfreins pour réduire les concentrations de contraintes.L'épaisseur du matériau est le paramètre clé pour calculer la taille de l'ouverture de la matrice en V et le rayon du poinçon.  2 -Tonnage et force de flexion de la machineChaque presse plieuse a une limite de tonnage maximale, et chaque outil nécessite une certaine force pour plier un matériau donné. L'utilisation d'un outillage inadapté peut endommager la machine et l'outil. Pour calculer le tonnage requis (T) pour le cintrage à l'air :T = (k × S² × L) / V Où:k = constante du matériau (1 pour l'acier doux)S = épaisseur de la feuille (mm)L = longueur de flexion (m)V = Largeur d'ouverture en V (mm) Consultez le tableau des capacités de votre machine ou le guide du fabricant pour vérifier la compatibilité.  3- Matériau d'outillage et dureté de surface Le matériau de l'outillage lui-même influe sur sa résistance, sa résistance à l'usure et sa précision.Les matériaux courants comprennent : 42CrMo (42CrMo4) : Acier à outils standard avec une bonne ténacité.Acier SKD11 / D2 : Dureté et résistance à l’usure élevées.Acier à outils trempé avec HRC 55–60 : Longue durée de vie pour la production en série. Les traitements de surface comme la nitruration ou le chromage contribuent à réduire le frottement et à prévenir la rouille. Investir dans des matériaux de haute qualité représente certes un coût initial plus élevé, mais permet de réaliser des économies grâce à une durée de vie accrue des outils et à des performances constantes.  4– Sélectionnez l'ouverture de matrice en V correcteLe Ouverture de la matrice en V (V) détermine la force de flexion et le rayon de courbure interne.Une règle largement utilisée dans la fabrication de tôles est :V = 6–10 × épaisseur du matériau (T)Pour la plupart des opérations de pliage d'acier doux, Règle des 8 est couramment appliqué :V ≈ 8 × TTableau de sélection des matrices en V recommandéesÉpaisseur du matériau (T)Ouverture de matrice en V recommandée1 mm6 – 8 mm2 mm12 – 16 mm3 mm18 – 24 mm4 mm24 – 32 mm6 mm48 – 60 mm8 mm64 – 80 mm L'utilisation d'une matrice en V incorrecte peut entraîner un tonnage excessif, une précision de pliage médiocre ou une déformation du matériau. 5-Sélectionnez le type de poinçon appropriéLe coup de poing supérieur détermine l'angle de pliage et si des interférences se produisent lors du formage.Types de poinçons courantsCoup de poing directUtilisé pour le pliage standard de la tôle.Poinçon à col de cygneFournit une autorisation pour pliage de boîtes et pièces profondes.Coup de poing aigu (30°)Utilisé pour opérations de pliage à angle aigu ou de pré-ourlage.Poinçon à rayonUtilisé lorsqu'un rayon de courbure contrôlé est requis.Le choix de la géométrie de poinçon appropriée permet d'éviter les collisions entre l'outil et la pièce à usiner.Si les moules standard ne répondent pas à vos exigences de pliage, vous devrez peut-être envisager des moules sur mesure.  6- Tenir compte des exigences relatives au rayon de courbureLe rayon de courbure joue un rôle crucial pour garantir l'intégrité structurelle et éviter les fissures. Un rayon trop petit peut engendrer des contraintes excessives sur le matériau, notamment avec les métaux épais ou peu ductiles (316L ou 7075). Des rayons plus grands améliorent la formabilité et réduisent le retour élastique, en particulier pour des matériaux comme l'acier inoxydable et l'aluminium.Conseils de conception :Utilisez un rayon interne minimal de ≥ 1 × T pour la plupart des métaux ductiles.Pour les matériaux plus durs, augmenter à ≥ 1,5 × T pour éviter les fissures.Évitez de spécifier des coudes à rayon de courbure aigu ou nul. Ceux-ci concentrent les contraintes et sont susceptibles de provoquer des fissures, en particulier dans les aciers inoxydables.Si un profil net est visuellement requis, utilisez l'usinage ou le chanfreinage après usinage plutôt que le pliage serré.Conserver des rayons de courbure constants sur les pièces à plusieurs plis afin de simplifier l'outillage et de réduire les coûts.Vérifiez les limites de l'outillage si vous concevez des coudes très serrés ou des géométries complexes.Recommandations typiques du secteur :MatérielRayon minimumacier douxR ≥ TAcier inoxydableR ≥ 1,5TAluminiumR ≥ 2TCourbes : Placer les courbes côte à côteIl convient d'éviter les pliages successifs, sauf en cas d'absolue nécessité. Un problème courant lié aux pliages successifs est la difficulté d'ajuster les pièces pliées sur la matrice. Toutefois, lorsque cela est inévitable, la pièce intermédiaire doit être plus longue que les brides.Caractéristiques autour des coudes : trous, encoches et dégagementsUn positionnement incorrect des éléments à proximité des lignes de pliage peut entraîner des déformations, une accumulation de contraintes ou des problèmes d'outillage. Cela concerne notamment les trous, les fentes, les extrusions et les dégagements de pliage. Un espacement et une géométrie bien pensés sont essentiels pour préserver la qualité des pièces lors du formage.Limites de flexion selon la géométrieRespectez les hauteurs minimales des coudes en ZUn coude en Z comporte deux coudes parallèles dans des directions opposées, créant un profil en forme de Z.Les pliages en Z (pliages décalés) nécessitent une hauteur de décalage verticale minimale pour permettre le positionnement de l'outil inférieur pendant le pliage. Cette hauteur dépend de facteurs tels que l'épaisseur du matériau, la largeur de la rainure de la matrice et le procédé de pliage utilisé, et permet d'éviter les collisions d'outils ou la déformation du matériau.Conseils de conception : Pour la fabricabilité, la hauteur minimale du pli en Z doit être ≥ 2,5× l'épaisseur de la tôle (T), assurant un dégagement d'outil suffisant et une intégrité structurelle.Maintenir une longueur de bride ≥ 1,5 × T pour assurer un engagement correct de l'outil.Évitez les coudes en Z serrés dans les alliages à haute résistance comme l'acier inoxydable 316L ou l'aluminium 7075.Envisagez d'augmenter la hauteur de marche au-delà des minimums pour des tolérances serrées ou des surfaces esthétiques.Utilisez les directives spécifiques aux matériaux figurant dans les tableaux de référence ci-dessous pour déterminer les hauteurs de marche sécuritaires.L'utilisation d'un rayon de poinçon inférieur à la valeur recommandée peut entraîner la fissuration du matériau lors du pliage.  7-Vérifier la longueur minimale de la brideLa longueur de la bride doit être suffisante pour reposer sur les épaulements de la matrice pendant le pliage.Une formule couramment utilisée est :Longueur minimale de la bride ≈ 0,77 × ouverture de la matrice en VExemple:Si V = 20 mmBride minimale ≈ 15 mmSi la bride est trop courte, la tôle risque de glisser dans l'ouverture de la matrice et de provoquer des pliages imprécis. 8-Choisir entre l'outillage standard et l'outillage spécialLa plupart des opérations de pliage peuvent être réalisées à l'aide de outillage standard pour presse plieuse, tel que:coups directspoinçons à col de cygnematrices en V standardpuces multi-VCependant, certaines pièces complexes peuvent nécessiter outillage sur mesure, y compris:outils de ourletoutils de pliage décalésoutils de corrugationoutils de gaufrageL'outillage sur mesure permet aux fabricants de produire des géométries complexes plus efficacement.  9- Systèmes d'efficacité et de changement rapideDans le contexte industriel concurrentiel actuel, les temps d'arrêt sont coûteux. Les systèmes d'outillage à changement rapide pour presses plieuses, tels que WILA ou Rolleri, permettent aux opérateurs de changer d'outil en quelques minutes, au lieu de plusieurs heures. Avantages des outils à changement rapide :Temps d'installation plus rapideRéduction de la fatigue de l'opérateurPrécision accrue grâce à l'auto-alignementIdéal pour la production en petites séries et à forte mixité Si votre atelier effectue des changements fréquents de production, la mise à niveau vers un système de serrage rapide rectifié avec précision améliorera considérablement le débit et l'efficacité.  Problèmes courants causés par un outillage incorrectUn mauvais choix d'outillage entraîne souvent des problèmes de production tels que :angles de flexion incohérentsrayures superficielles sur l'acier inoxydableforce de flexion excessiveusure prématurée des outilsdifficulté à former des formes complexesLe choix des outils appropriés permet d'éliminer ces problèmes et garantit une qualité de production stable.  Pourquoi le choix d'outillage professionnel est importantUn choix d'outillage incorrect peut entraîner plusieurs problèmes de production :angles de flexion inexactsfissuration du matériaurayures superficielles sur l'acier inoxydableexigences de tonnage excessivesdurée de vie des outils réduiteL'utilisation d'une méthode structurée de sélection d'outillage permet aux fabricants de maintenir qualité de production constante et réduction des temps d'arrêt.  Calculateur de sélection d'outillage pour presse plieuseGuide de calcul rapide pour la sélection des poinçons et des matricesLe choix de l'outillage approprié pour la presse plieuse peut être simplifié par l'utilisation de plusieurs formules d'ingénierie courantes. Ces règles permettent aux opérateurs et aux ingénieurs d'estimer rapidement la configuration d'outillage optimale pour la plupart des applications de pliage de tôle.Vous trouverez ci-dessous les méthodes de calcul les plus couramment utilisées dans l'industrie de la fabrication de tôles.  1. Calcul de l'ouverture de la matrice en VLe recommandé Ouverture de la matrice en V (V) est généralement déterminée en fonction de l'épaisseur du matériau.Règle de l'industrieV = 6 – 10 × Épaisseur du matériau (T)Pour la plupart des applications de pliage d'acier doux, la règle couramment utilisée est la suivante :V ≈ 8 × TExempleÉpaisseur du matériau = 3 mmOuverture de matrice recommandée :V ≈ 3 × 8 = 24 mmDé recommandé :V24 die  2. Calcul de la longueur minimale de la brideLa bride doit être suffisamment longue pour reposer sur les épaulements de la matrice pendant le pliage.Formule de calculLongueur minimale de la bride ≈ 0,77 × VExempleSi V = 24 mmLongueur minimale de la bride :0,77 × 24 ≈ 18,5 mmCela signifie que la bride doit être au moins 18–19 mm pour une flexion stable.  3. Estimation de la force de flexion (tonnage)La force de flexion approximative requise peut être estimée à l'aide de la formule simplifiée suivante.Formule de tonnageTonnage (kN/m) = 1,42 × σ × T² / VOù:σ = résistance à la traction du matériauT = épaisseur de la feuilleV = ouverture du déRègle simplifiée (acier doux)Pour le pliage de l'acier doux :Tonnage approximatif ≈ 8 × T² (par mètre)Exemple:acier de 3 mm8 × 3² = 72 tonnes par mètre 4. Rayon de poinçonnage recommandéLe rayon du poinçon doit être choisi en fonction du type et de l'épaisseur du matériau.MatérielRayon recommandéacier douxR ≈ 1 × TAcier inoxydableR ≈ 1,5 × TAluminiumR ≈ 2 × T L'utilisation d'un rayon de poinçonnage trop petit peut entraîner fissuration du matériau lors du pliage.  5. Angles de poinçonnage standardLes poinçons des presses plieuses sont généralement produits selon des angles standard afin de permettre une compensation adéquate du retour élastique.Les angles de poinçonnage courants comprennent :poinçon à 30° – préparation au pliage et à l'ourlet aiguspoinçon à 60° – pliage à angle moyenCoup de poing à 85° – applications spécialesCoup de poing à 88° – cintrage à l'air standard à 90°Le poinçon à 88° + matrice à 78° Cette combinaison est largement considérée comme la norme industrielle pour le pliage à 90°.  Exemple de sélection complète d'outillageSpécifications de la pièce :Matériau : Acier douxÉpaisseur: 4 mmCourbure requise : 90°Configuration d'outillage recommandée :Punch: poinçon à 88° avec rayon R4Mourir: Puce V32 (8 × épaisseur)Méthode de pliage : la maîtrise de l'airCette combinaison assure un angle de pliage stable et une force de formage équilibrée.Assistance technique BendmaxBien que ces formules fournissent une estimation rapide, les pièces complexes nécessitent souvent une analyse d'outillage professionnelle.Les ingénieurs de Bendmax peuvent aider les clients en :analyse des dessins de piècesrecommandations de combinaisons de poinçons et de matricesconception de solutions d'outillage sur mesure pour des applications de pliage complexesCela garantit des performances de pliage fiables et une efficacité de production améliorée.   FAQ – Sélection d'outillage pour presse plieuseQuelle est la taille de matrice en V la plus courante pour le pliage de tôles ?La règle la plus courante est V = 8 × épaisseur du matériau, souvent appelé le Règle des 8.Pourquoi la plupart des coups de poing utilisent-ils un angle de 88° ?Un Coup de poing à 88° permet de compenser le retour élastique du matériau et contribue à obtenir une précision optimale angles de flexion de 90°.Quand dois-je utiliser une perforatrice à col de cygne ?Les poinçons à col de cygne sont utilisés pour plier formes cubiques ou profils profonds, là où un poinçon droit gênerait la pièce à usiner.Un même outillage peut-il plier des tôles d'épaisseurs différentes ?Oui. Puces multi-V permettre aux opérateurs de sélectionner différentes ouvertures en V pour différentes épaisseurs de matériau. Besoin d'aide pour choisir l'outillage de votre presse plieuse ?Si vous n'êtes pas certain de la configuration d'outillage la mieux adaptée à votre application, les ingénieurs de Bendmax peuvent vous aider à analyser vos plans de pièces et à vous recommander la solution la plus appropriée. solution d'outillage pour presse plieuse.

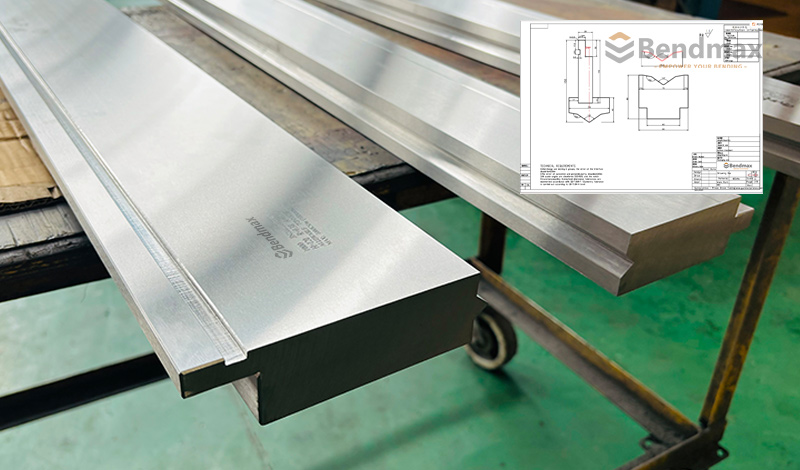

  Solution : Pliage en une seule opération des nervures d'une tôle d'acier de 1,2 mm à l'aide d'une presse plieuse AmadaExigence du client  Le client nous a contactés pour un problème de pliage spécifique impliquant untôle d'acier mince à structure nervurée, nécessitant à la fois efficacité et cohérence dimensionnelle.Les principales exigences du client étaient les suivantes :Matériel:Tôle d'acier,1,2 mm d'épaisseurMachine: Presse plieuse AmadaOuverture inférieure de la matrice : V = 60 mmMéthode de formage : Formage en une seule étape (pliage en une seule étape)Caractéristiques de la pièce :Profil multi-angles avecnervure de renfort (structure de rigidification)Exigence de qualité :angles de flexion stablesFormage net sans déformationForme des côtes régulièreHaute répétabilité pour la production par lots Parce que la pièce comprend géométrie des nervures et angles de flexion multiplesLes poinçons droits standard ne convenaient pas pour obtenir la forme requise en une seule opération. Analyse des défisAprès avoir examiné le dessin, notre équipe d'ingénieurs a identifié plusieurs défis majeurs :1. La structure nervurée nécessite un flux de matière contrôléLa présence d'un nervure (élément de renforcement) augmente la résistance au formage et modifie le comportement du matériau lors du pliage. Sans outillage adapté :La côte peut s'effondrer ou se déformerLes contraintes matérielles peuvent provoquer déviation angulairePlusieurs étapes de formage peuvent être nécessairesCela réduirait l'efficacité de la production et augmenterait le temps de cycle. 2. Le formage en une seule opération exige un appariement précis des outilsLe client a spécifiquement demandé formation à succès unique, signification:Tous les angles doivent être formés. en un seul coupLa géométrie de l'outil doit correspondre précisément au profil de la pièceLe retour élastique doit être correctement compensé.Cela nécessite outillage de profil personnalisé, pas des coups de poing standard. 3. Les matériaux minces nécessitent un support stable.Avec acier de 1,2 mm, un choix d'outillage incorrect peut entraîner :RidesAngles inégauxDéformation de surfacePrécision des côtes réduiteUn support adéquat au niveau des épaules de la matrice est essentiel. Notre solution : Recommandation d’outillage pour le cintrage des nervuresAprès évaluation technique, nos ingénieurs ont recommandé l'utilisation de Outillage de pliage de nervures sur mesure, spécialement conçu pour correspondre au profil représenté sur le dessin. Configuration d'outillage recommandée :Type d'outil :Ensemble poinçon et matrice pour pliage de nervuresCompatibilité machine :Système AmadaOuverture inférieure de la matrice :V = 60 mmMéthode de formage :Formation d'un profil à un seul coupSoutien matériel :Optimisé pour le formage de feuilles mincesCorrespondance des profils :Géométrie personnalisée suivant la forme de la nervure partielleCette conception d'outillage permet de former simultanément la nervure et les angles en une seule course de presse. Pourquoi l'outillage de pliage des nervures a-t-il été choisi ?La structure nervurée représentée sur le dessin comprend :Angles de pliage multiples (155° + 110°)Géométrie des nervures de renfortEspacement dimensionnel contrôléLes poinçons standard ne permettent pas de contrôler précisément la déformation de telles structures. L'outillage de pliage des nervures offre :Formation précise des côtesLe nez de poinçon spécialement conçu soutient la géométrie des nervures et empêche leur affaissement pendant le formage.Efficacité de production en une seule étapeAvec une géométrie d'outillage adaptée :Aucun formage secondaire requisTemps de cycle réduitune efficacité de production accrueCohérence dimensionnelle amélioréeL'outillage sur mesure des nervures garantit :Précision angulaire stableHauteur de côtes uniformeVariation de retour élastique réduiteRésultat obtenuAprès la mise en œuvre de l'outillage de cintrage de nervures recommandé, le client a obtenu avec succès :Opération de formage en une seule étape réussieStructure costale stable sans déformationAngles de pliage précisAmélioration de l'efficacité de la productionQualité de production par lots constanteLes pièces finales obtenues répondaient aux exigences dimensionnelles et fonctionnelles du client.  Perspectives d'ingénierieCe cas démontre que lors du pliage de pièces avec structures de renfort ou de rigidification, le choix du profil d'outillage approprié est crucial.Pour les composants nécessitant :Caractéristiques des nervures renforcéesFormage multi-anglespliage de précision de tôles mincesEfficacité de formation en un seul coupOutillage sur mesure pour le cintrage des nervures est souvent la solution la plus fiable.
