Dans la fabrication moderne de tôles, les performances d'une presse plieuse dépendent non seulement de la précision de la machine, mais aussi de la compatibilité entre celle-ci et l'outillage. Même les presses plieuses CNC de haute précision ne peuvent garantir un pliage stable si le poinçon, la matrice, le système de serrage ou la hauteur de l'outillage sont mal adaptés.
Pour les ateliers de fabrication axés sur la productivité, la répétabilité et la rentabilité à long terme, l'adéquation de l'outillage aux capacités de la machine est l'un des facteurs les plus importants pour réaliser des opérations de pliage efficaces.
Pour en savoir plus sur l'outillage des presses plieuses et accéder à des ressources techniques, consultez Site officiel de BENDMAX.

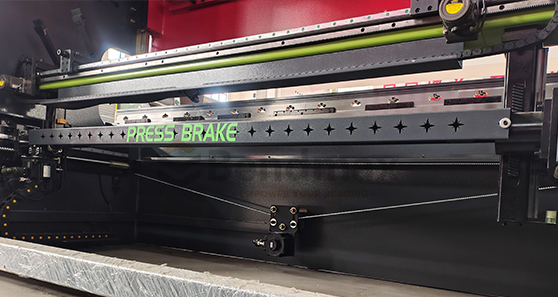

Lors du pliage, l'outillage des presses plieuses fonctionne sous haute pression. Si le système d'outillage n'est pas adapté à la structure de la machine et à la configuration de serrage, plusieurs problèmes de production peuvent survenir, notamment :
` Angles de courbure incohérents
` Mauvaise répétabilité
` Mauvais alignement de l'outil
Contraintes excessives des machines
` Temps de configuration accru
Usure prématurée des outils
Dommages aux systèmes hydrauliques ou de serrage
Un système d'outillage compatible garantit un positionnement stable, une répartition précise de la charge et des performances de pliage fiables tout au long de la production.
Pour mieux comprendre la compatibilité des outils et les performances de pliage, vous pouvez également consulter :
Les presses plieuses utilisent différentes normes de serrage. L'outillage doit être compatible avec la conception des systèmes de serrage supérieur et inférieur de la machine.
Les systèmes de serrage courants comprennent :
Les outils de pliage haute performance sont en constante amélioration. Notre objectif est d'être le meilleur fournisseur de vos équipements de laboratoire.
En savoir plus
Les systèmes de serrage hydrauliques sont largement utilisés dans les presses plieuses CNC modernes car ils réduisent le temps de réglage et améliorent la précision d'alignement des outils.
Les pinces mécaniques restent courantes dans les opérations de pliage conventionnelles en raison de leur coût inférieur et de leur entretien simple.
Pour plus d'informations sur les interfaces d'outillage et les normes de compatibilité, consultez :
« Normes communes d'outillage de presse plieuse et analyse des interfaces »
La hauteur de l'outillage est un autre facteur critique souvent négligé par les opérateurs.
Si les hauteurs du poinçon et de la matrice sont incompatibles avec la course de la machine ou l'ouverture de la presse plieuse, cette dernière peut présenter les problèmes suivants :
La standardisation des hauteurs d'outillage améliore l'interchangeabilité et réduit le temps de réglage des machines, notamment pour les ateliers utilisant plusieurs systèmes d'outillage.
Article connexe recommandé :
« Comment choisir l'outillage de presse plieuse adapté »
Le choix de l'outillage doit également correspondre à la capacité de tonnage de la presse plieuse.
L'utilisation d'outils dépassant leur capacité de charge nominale peut entraîner :
Par exemple, les ouvertures étroites des matrices en V nécessitent une force de pliage nettement supérieure. Avant la production, les opérateurs doivent toujours vérifier les besoins en tonnage à l'aide de tableaux de force de pliage ou de formules de calcul.
Un système d'outillage correctement adapté répartit la pression uniformément et protège à la fois l'outillage et la structure de la machine.
Références techniques utiles :
Les différents systèmes d'outillage sont conçus pour des structures de machines et des exigences de production différentes. Le choix de l'interface d'outillage appropriée améliore la compatibilité, la rapidité de mise en place et la régularité du pliage.
Pour mieux comprendre les différences entre les systèmes d'outillage, consultez :
« Normes communes d'outillage de presse plieuse et analyse des interfaces »
L'outillage européen est l'un des systèmes les plus utilisés dans la fabrication de tôles au niveau mondial. Il offre :
Ce système est particulièrement populaire en Europe, en Asie du Sud-Est et dans les ateliers de fabrication générale.
L'outillage américain se caractérise généralement par un montage à tenon et des poinçons segmentés.
Les avantages comprennent :
L'outillage américain reste courant dans les industries manufacturières nord-américaines.

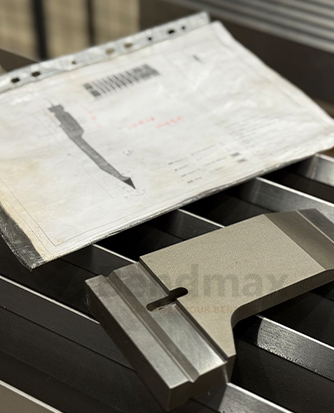

Les systèmes d'outillage Wila sont réputés pour leur haute précision et leur rapidité de mise en œuvre.
Les principaux avantages sont les suivants :
Les systèmes Wila sont souvent utilisés dans les applications de pliage CNC de haute précision où la productivité et la précision sont essentielles.
Les systèmes hydrauliques permettent aux opérateurs de changer d'outillage rapidement et uniformément.
Les avantages comprennent :
Ce système est idéal pour la production automatisée ou à grand volume.
Les systèmes de serrage mécanique sont durables et économiques.
Les avantages comprennent :
Ils restent adaptés à de nombreuses applications de fabrication standard.
Vous pourriez également être intéressé par :
Comparaison des systèmes de serrage des presses plieuses hydrauliques et mécaniques
De nombreux ateliers de fabrication utilisent plusieurs presses plieuses avec des outillages de normes différentes. L'utilisation d'adaptateurs, de rehausseurs et de systèmes de serrage compatibles permet aux ateliers de :
Les systèmes d'outillage interchangeables aident également les fabricants à répondre plus rapidement à l'évolution des exigences des clients.
Une incompatibilité des outils peut entraîner de graves problèmes de production, tels que :
Même une petite différence de hauteur d'outillage peut affecter la précision du pliage lors d'une production multi-stations.
Un système d'outillage adapté améliore directement la rentabilité de la production.
Les avantages comprennent :
À terme, ces avantages permettent de réduire considérablement les coûts d'exploitation et d'améliorer le retour sur investissement des ateliers de fabrication.
Lors du choix de l'outillage pour une presse plieuse, les fabricants doivent évaluer :
Au lieu d'acheter d'emblée un outillage excessif, de nombreux fabricants professionnels constituent progressivement une bibliothèque d'outillage en fonction de leurs besoins de production.

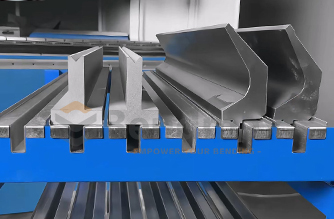

Chaque unité propose des porte-outils personnalisables, amovibles et réglables, conçus pour accueillir tout type d'outils américains et européens, notamment les systèmes Amada, Trumpf, LVD, Wila, Bystronic et les outils d'assemblage. L'armoire intègre également des dispositifs de sécurité supplémentaires empêchant l'ouverture simultanée de plusieurs étagères et leur déplacement pendant l'utilisation.
L'adéquation de l'outillage aux capacités de la machine est essentielle pour des opérations de pliage précises, efficaces et fiables sur presse plieuse. Une bonne compatibilité entre le système d'outillage et la machine améliore la qualité du pliage, protège l'équipement, réduit les temps de réglage et accroît la productivité à long terme.
Qu’il s’agisse de systèmes européens, américains, Wila, hydrauliques ou mécaniques, le choix de la configuration d’outillage appropriée constitue un investissement stratégique pour l’efficacité de la fabrication et la stabilité de la production.
Si vous n'êtes pas certain des poinçons, matrices, adaptateurs ou systèmes de serrage les mieux adaptés à votre presse plieuse, consultez BENDMAX ou contactez notre équipe d'ingénieurs pour obtenir des recommandations professionnelles en matière d'outillage et des solutions de pliage personnalisées.
