Exploration du pliage sans marques sur les pièces usinées par presse plieuse
Dans la fabrication moderne de tôles, la qualité de surface est devenue aussi importante que la précision du pliage. Des secteurs comme la fabrication d'ascenseurs, d'équipements de cuisine, la décoration architecturale, l'électronique grand public et les intérieurs automobiles exigent tous des surfaces impeccables, sans rayures, marques de pression ni empreintes de matrice.
Cependant, le pliage traditionnel sur presse plieuse laisse souvent des marques de pliage visibles sur l'acier inoxydable, l'aluminium, les tôles revêtues, les métaux à finition miroir et les matériaux peints. Ces défauts augmentent les coûts de retouche et diminuent la valeur du produit.
Pour résoudre ce problème et éviter les marques de pliage sur la tôleLes fabricants adoptent de plus en plus de technologies avancées. solutions d'outillage pour presses plieuses sans marquageCet article explique les méthodes les plus efficaces pour obtenir des résultats impeccables tout en préservant la précision et la productivité du pliage.
Avant de choisir une solution, il est important de comprendre pourquoi des marques de pliage apparaissent.
Lors du pliage, la tôle glisse et se presse contre la surface de la matrice en V sous haute pression. Le frottement, la force concentrée et un mauvais état de la surface de la matrice peuvent engendrer :
Ces problèmes sont particulièrement visibles sur :
La clé d'un pliage sans marques réside dans la réduction du frottement et la répartition uniforme de la pression pendant le formage.
L'une des méthodes les plus simples consiste à utiliser un film protecteur sans traces entre la tôle et la matrice inférieure.
Le film agit comme une barrière protectrice qui absorbe les frottements lors du pliage et empêche le contact direct métal sur métal.

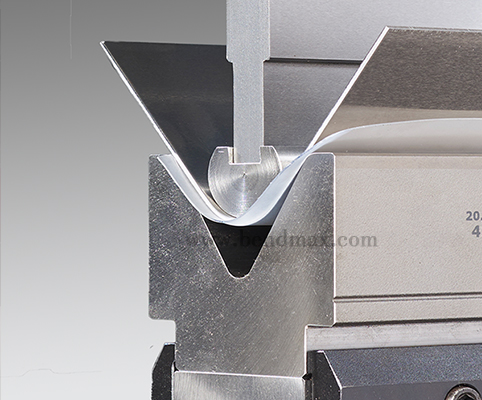

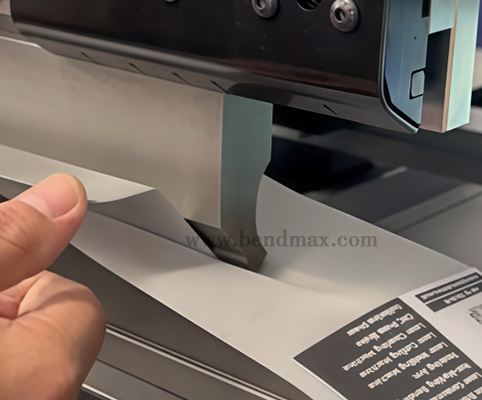

Un film protecteur souple est inséré entre la pièce et la matrice en V. Lors du pliage, le film se déplace avec la tôle, réduisant ainsi les rayures et les marques.

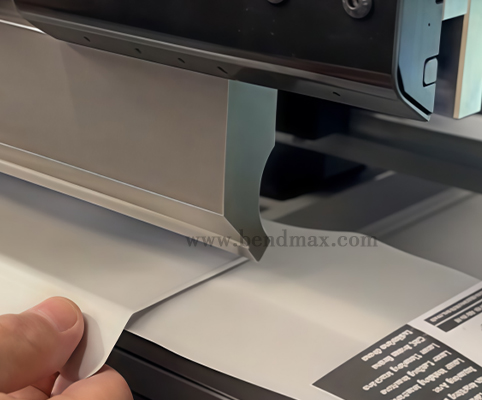

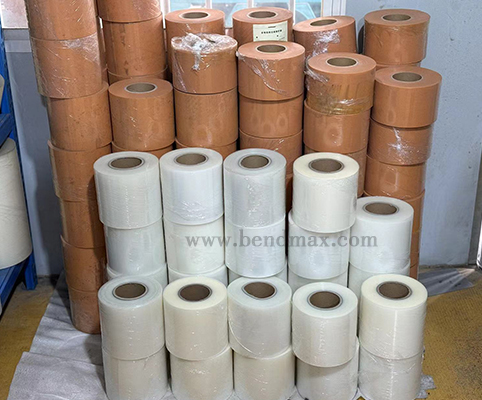

Film protecteur pour opérations de pliage sur presse plieuse

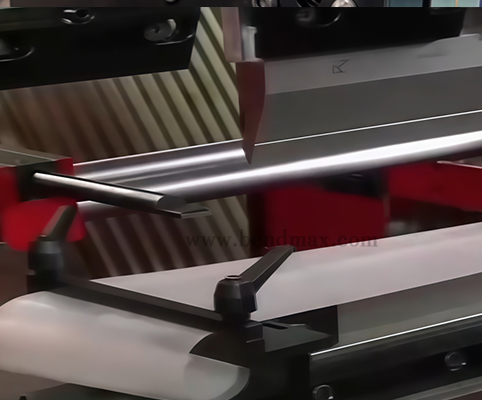

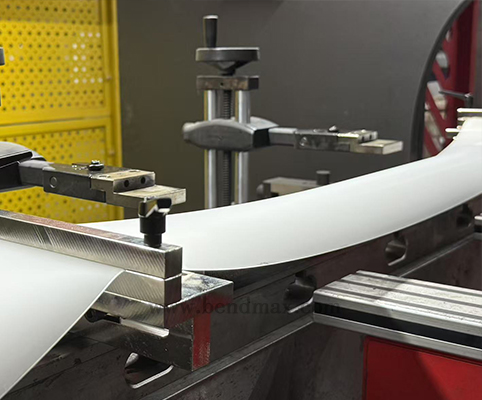

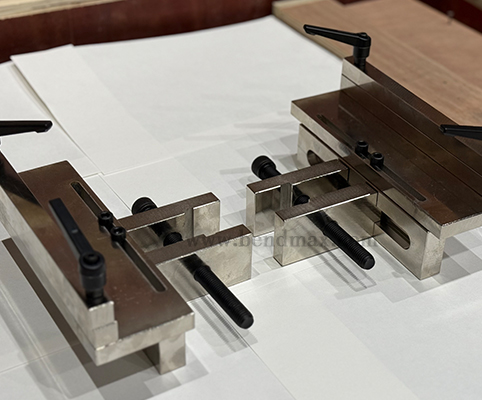

Porte-film protecteur et positionneur

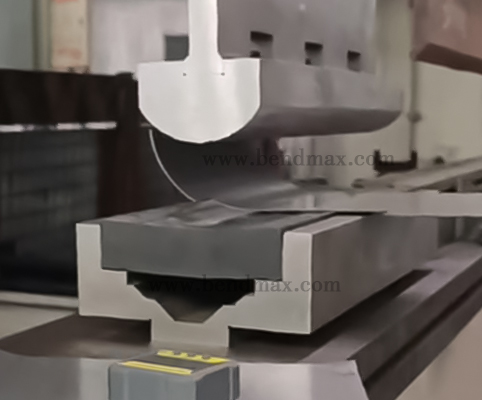

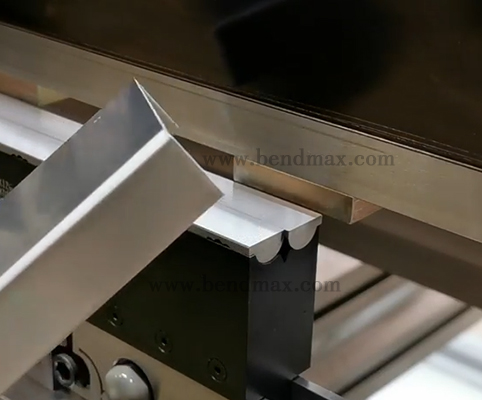

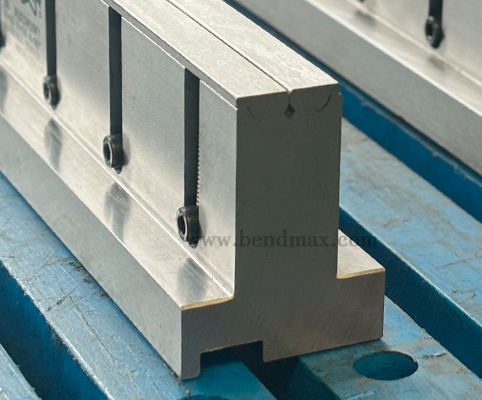

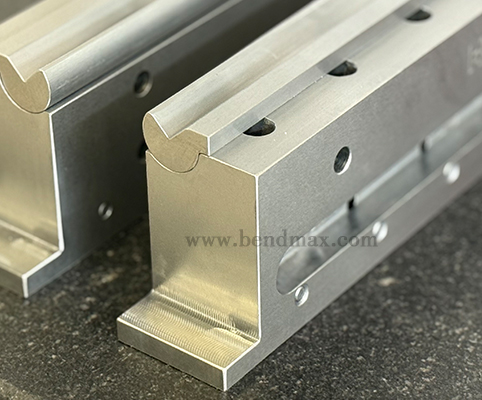

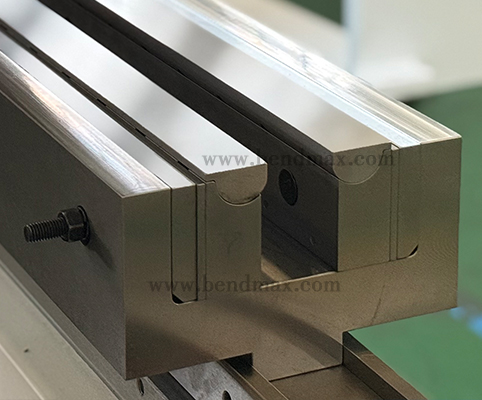

matrices de pliage rotatives font partie des solutions les plus avancées pour un pliage sans rayures.
L'utilisation des outils de pliage inférieurs Bendmax Rotabend contribue à réduire les marques, car les ailettes du rotor trempées tournent pendant le pliage au lieu de glisser sur la surface de la tôle.
Ces matrices comportent un mécanisme à clapet rotatif dans la matrice inférieure. Lorsque le poinçon presse la tôle en position, le clapet pivote pour maintenir le contact avec la surface sans frottement de glissement.
Pourquoi les filières rotatives sont plus performantes : Les matrices en V traditionnelles créent un frottement de glissement. Les matrices rotatives transforment le mouvement de glissement en mouvement de rotation, réduisant considérablement les dommages de surface.

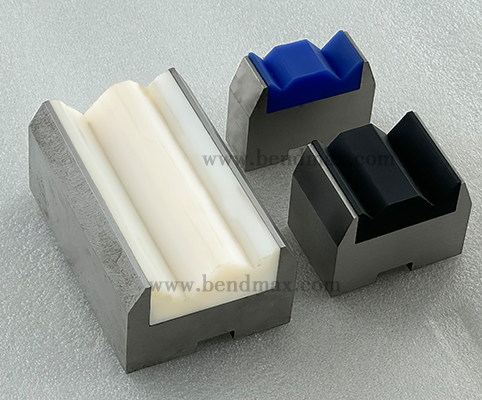

matrices sans marquage avec insert en nylon Utiliser des matériaux en nylon remplaçables intégrés dans la zone de contact de la matrice inférieure. Grâce à sa grande élasticité et à son très faible coefficient de frottement, le nylon réduit considérablement les marques mécaniques sur la surface de la tôle.
Structure: L'insert en nylon conserve la même géométrie d'ouverture en V que les matrices en acier standard tout en ajoutant une surface de contact plus douce.

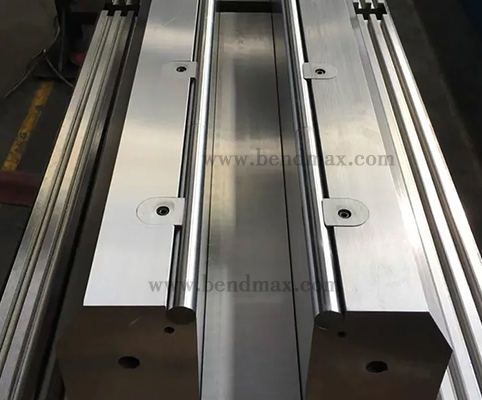

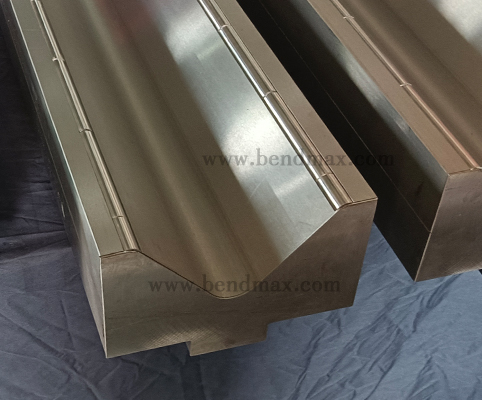

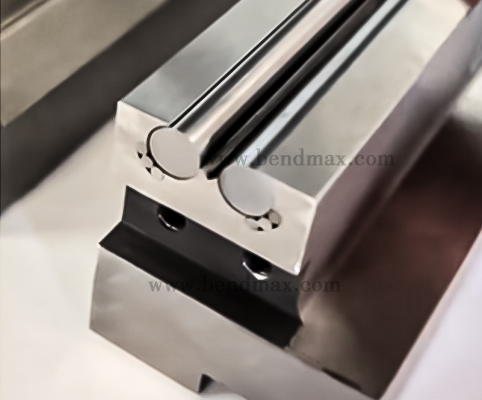

Matrices à rouleau sans marquage / Matrices sans marquage avec rouleau à l'intérieur utiliser des rouleaux rotatifs en alliage dur intégrés dans la matrice inférieure.
Lors du pliage, les rouleaux tournent de manière synchrone avec le mouvement de la tôle. Cela transforme le frottement de glissement en frottement de roulement, réduisant considérablement les rayures et les marques de pression.

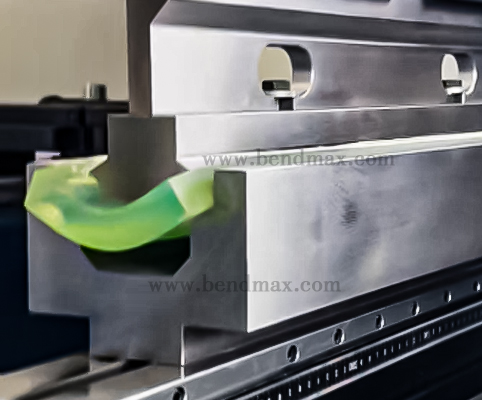

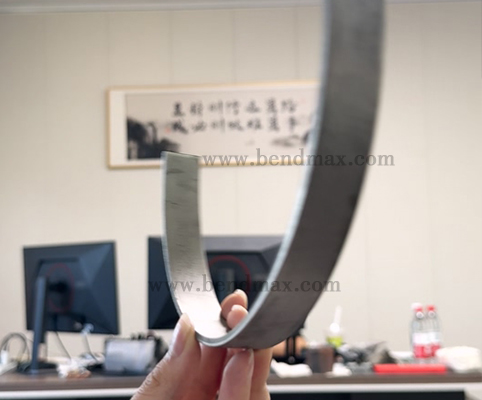

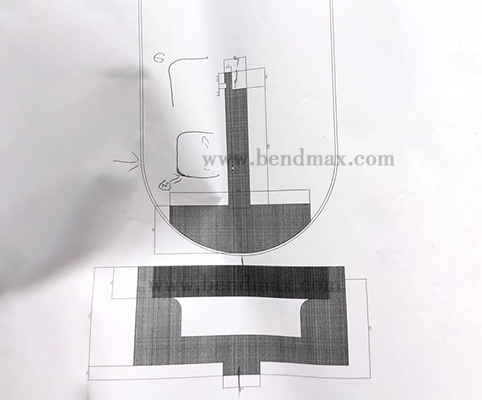

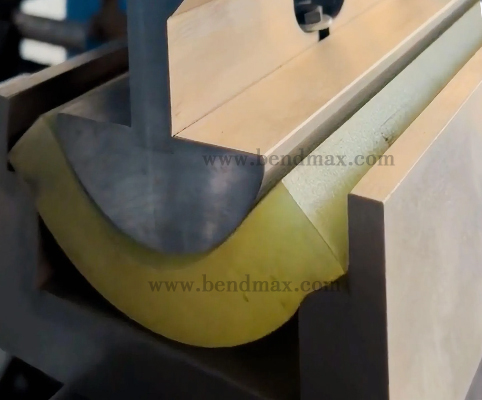

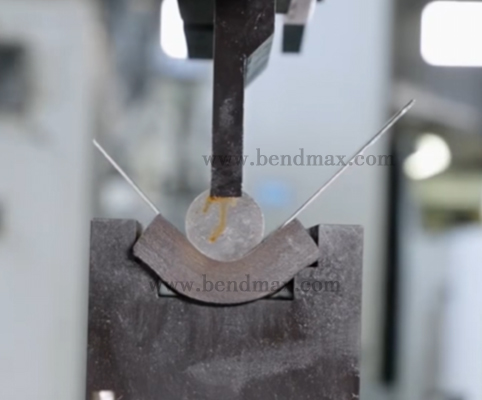

Outillage de presse plieuse en polyuréthane Utilise des inserts élastiques souples pour amortir la feuille lors du pliage. Ces inserts répartissent uniformément la pression de pliage et évitent les marques dues au contact direct et violent.
Des inserts à contact souple peuvent être fabriqués à partir de polyuréthane, en nylon ou Matériaux à base de caoutchoucLes inserts en polyuréthane sont particulièrement adaptés au cintrage de profils arrondis et de matériaux décoratifs délicats.

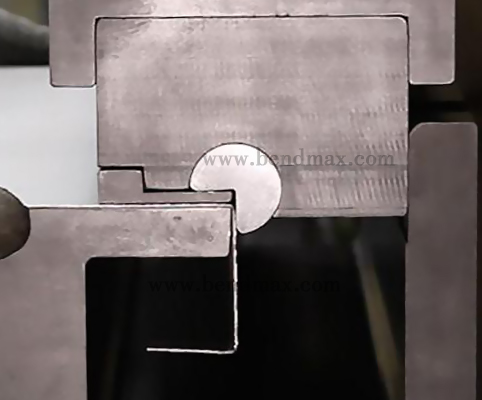

pliage d'essuyage personnalisé

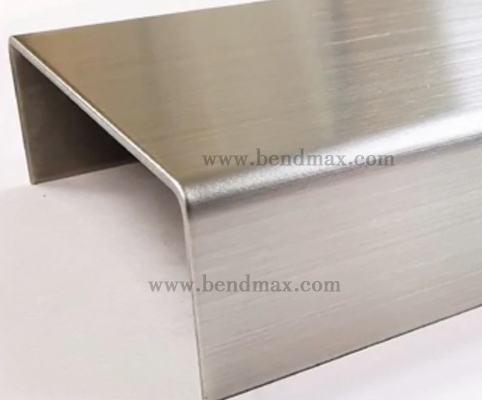

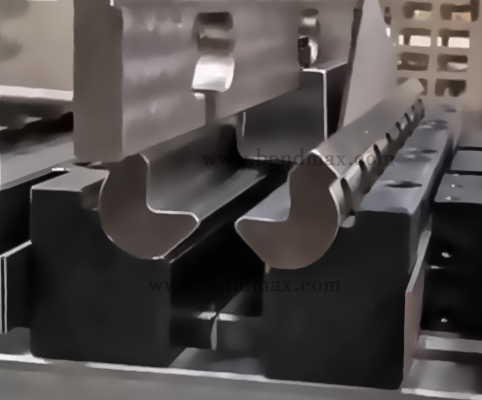

Cintrage sur mesure en U

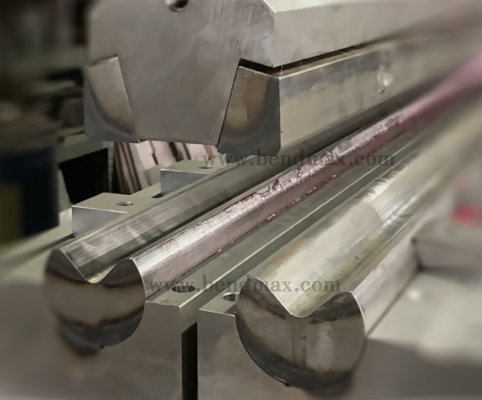

Cintrage de canal sur mesure

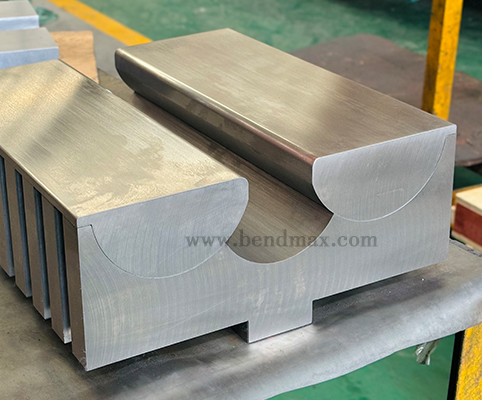

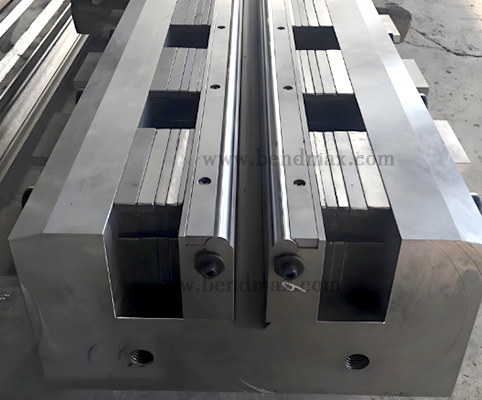

Pour les géométries complexes ou les surfaces très sensibles, l'outillage sans marquage sur mesure est souvent la meilleure solution.
Ces outils sont spécifiquement conçus en fonction : du type de matériau, de l'épaisseur du matériau, du rayon de courbure, des exigences de finition de surface, de la géométrie du produit et du volume de production.
L'outillage sur mesure peut combiner : des structures rotatives, des inserts en polyuréthane, des systèmes de rouleaux, des revêtements de surface spéciaux et des structures de pliage multi-étapes.
L'outillage moderne de presse plieuse sans marquage offre des avantages significatifs en termes d'efficacité de fabrication, de contrôle de la qualité et de réduction des coûts.
Prévient les rayures, les bosses et les marques de pression sur les matériaux sensibles.
Moins de défauts de surface signifient des taux de rejet plus faibles et une qualité de production plus stable.
Convient pour :
Les plaquettes remplaçables prolongent la durée de vie globale du système d'outillage.
Réduit le besoin de films protecteurs et d'opérations de polissage secondaires.
Le choix de la solution de pliage sans marques appropriée dépend de plusieurs facteurs techniques.
Les différentes finitions requièrent différents niveaux de protection (finition miroir, finition brossée, surfaces peintes, matériaux revêtus). Plus la surface est sensible, plus le contact avec l'outillage doit être doux et régulier.
Les matériaux plus épais ou à haute résistance nécessitent des systèmes d'inserts plus robustes pour garantir la précision angulaire. Les systèmes d'inserts souples peuvent se déformer sous une charge excessive.
Un bon ajustement entre le rayon du poinçon, l'ouverture en V, l'épaisseur du matériau et l'angle de pliage est essentiel pour garantir la régularité du pliage et éviter la déformation du matériau.
Les formes complexes telles que les boîtes profondes, les coudes à grand rayon, les profils en U et les coudes à plusieurs étapes nécessitent souvent des structures d'outillage spécialisées sans marques.
Il n'existe pas de solution unique adaptée à toutes les applications de pliage.
| Solution | Protection de surface | Durabilité | Coût | Meilleure application |
|---|---|---|---|---|
| Film sans marque | Moyen | Faible | Faible | Protection temporaire |
| matrices rotatives | Excellent | Haut | Moyen-élevé | panneaux décoratifs en acier inoxydable |
| inserts en nylon | Bien | Moyen | Moyen | courbure cosmétique générale |
| matrices à rouleaux | Excellent | Haut | Haut | Feuilles de précision ultra-minces |
| Matrices en polyuréthane | Meilleur | Moyen-faible | Moyen | Matériaux à finition miroir |
| Outillage sur mesure | Maximum | Cela dépend du design | Haut | Applications complexes haut de gamme |
Alors que les exigences des clients en matière de qualité d'apparence ne cessent de croître, la maîtrise pliage de tôle sans rayures devient une exigence essentielle dans la fabrication moderne.
Choisir l'outillage de presse plieuse sans marquage approprié peut :
Que vous pliiez des panneaux d'ascenseur en acier inoxydable, de l'aluminium poli miroir ou de la tôle décorative, investir dans la bonne solution de pliage sans marques améliorera considérablement la qualité du produit et l'efficacité de la production.
